بنك الاسئلة الدوائر الكهربائية البسيطة |
📄 اطبع pdf
00971504825082
\[1 \star\]
ثلاث مقاومات متصلة على التوالي كما في الشكل أدناه تم حساب المقاومة المكافئة فكانت \[ 25 Ω\] فإن قيمة المقاوم الثاني تعادل
أختر الإجابة الصحيحة
A
\[R_2= 7\;\; Ω\]
B
\[R_2= 11\;\; Ω\]
C
\[R_2= 9\;\; Ω\]
D
\[R_2= 13\;\; Ω\]
اضغط هنا تظهر طريقة الحل
\[2 \star\]
مصابيح متماثلة لها نفس المقاومة
تم توصيل 5 مصابيح على التوالي
فكانت المقاومة المكافئة تعادل
\[120 Ω\] فإن مقاومة كل مصباح تعادل
أختر الإجابة الصحيحة
A
\[R= 600\;\; Ω\]
B
\[R= 24\;\; Ω\]
C
\[R= 60\;\; Ω\]
D
\[R= 20\;\; Ω\]
اضغط هنا تظهر طريقة الحل
\[3 \star\]
ثلاث مقاومات متصلة على التوازي كما في الشكل أدناه تم حساب المقاومة المكافئة فكانت \[6 Ω\] فإن قيمة المقاوم الثاني تعادل
أختر الإجابة الصحيحة
A
\[R_2= 10\;\; Ω\]
B
\[R_2= 20\;\; Ω\]
C
\[R_2= 30\;\; Ω\]
D
\[R_2= 40\;\; Ω\]
اضغط هنا تظهر طريقة الحل
\[4 \star\]
مصابيح متماثلة لها نفس المقاومة
تم توصيل 5 مصابيح على التوازي
فكانت المقاومة المكافئة تعادل
\[12 Ω\]فإن مقاومة كل مصباح تعادل
أختر الإجابة الصحيحة
A
\[R= 2.4\;\; Ω\]
B
\[R= 20\;\; Ω\]
C
\[R= 60\;\; Ω\]
D
\[R= 18\;\; Ω\]
اضغط هنا تظهر طريقة الحل
\[5 \star\]
أحد الإجابات التالية لا تعتبر من ميزات التوصيل على التوالي
اختر الإجابة الصحيحة
A
نحصل على مقاومة مكافئة أكبر من أي مقاومة
B
التيار المار في المقاومات متساوي
C
المقاوم الأكبر يحتاج إلى جهد أكبر
D
إذا حدث انقطاع في جزء من الدائرة باقي الدائرة تعمل
اضغط هنا تظهر طريقة الحل
\[6 \star\]
أحد الإجابات التالية لا تعتبر من ميزات التوصيل على التوازي
أختر الإجابة الصحيحة
A
فرق الجهد متساوي في المقاومات
B
المقاوم الأكبر يمر به تيار أكبر
C
إذا حدث انقطاع في جزء من الدائرة باقي الدائرة تعمل
D
نحصل على مقاومة مكافئة أصغر من أي مقاومة
اضغط هنا تظهر طريقة الحل
\[7\star\star\]
في الشكل أدناه دائرة تتكون من مقاومتين
\[R_1=40 Ω , R_2= 60 Ω \] متصلة بمصدر تيار مستمر فرق جهده
\[ 5 .0 V \]
فإن قراءة الفولتميتر تعادل
أختر الإجابة الصحيحة
A
\[∆V= 3\;\;V\]
B
\[∆V= 2\;\;V\]
C
\[∆V= 1\;\;V\]
D
\[∆V= 4\;\;V\]
اضغط هنا تظهر طريقة الحل
\[8 \star\]
في الشكل أدناه دائرة تتكون من مقاومتين
\[R_1=R_2= 4 Ω\] تم وصلهما ببطارية
\[V = 6V\] فإن قراءة الأميتر تعادل
أختر الإجابة الصحيحة
A
\[I= 1\;\;A\]
B
\[I= 2\;\;A\]
C
\[I= 3\;\;A\]
D
\[I= 4\;\;A\]
اضغط هنا تظهر طريقة الحل
\[9\star\]

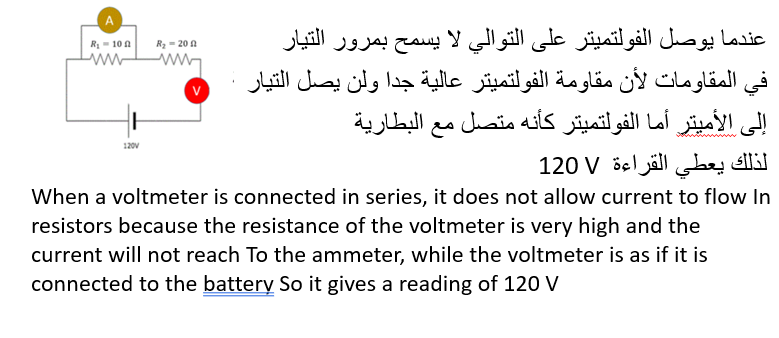

قام أحد الطلاب بوصل الأميتر والفولتميتر بشكل خاطئ
كما في الشكل أدناه فإن قراءة الأميتر والفولتميتر تكون
أختر الإجابة الصحيحة
A
\[∆V= 120\;\;V\;\;\;\;\;\;,\;\;\;\;\;\;I= 1.2\;\;A-C\]
B
\[∆V= 0\;\;V\;\;\;\;\;\;,\;\;\;\;\;\;I= 1.2\;\;A-A\]
C
\[∆V= 120\;\;V\;\;\;\;\;\;,\;\;\;\;\;\;I= 0.0\;\;A-D\]
D
\[∆V= 0.0\;\;V\;\;\;\;\;\;,\;\;\;\;\;\;I= 0.0\;\;A-B\]
اضغط هنا تظهر طريقة الحل
\[10\star\star\]
تم توصيل أربع مقاومات بطرق مختلفة فإن أقل مقاومة مكافئة لها يكون في التوصيل
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
\[11\star\star\star\]
مقاومتين
\[𝑅_2> 𝑅_1\]
تم توصيل المقاومتين بطريقتين مختلفتين تم توصيل المقاومتين على التوالي
فكانت المقاومة المكافئة لهما
\[R_{eq}=9\;\; Ω\]
تم توصيل المقاومتين على التوازي فكانت المقاومة المكافئة لهما
\[R_{eq}=2\;\; Ω\]
فإن قيمة كل مقاوم تعادل
أختر الإجابة الصحيحة
A
\[R_1= 1\;\; Ω\;\;\;\;\;\;,\;\;\;\;\;\;R_2= 8\;\; Ω\]
B
\[R_1= 4\;\; Ω\;\;\;\;\;\;,\;\;\;\;\;\;R_2= 5\;\; Ω\]
C
\[R_1= 2\;\; Ω\;\;\;\;\;\;,\;\;\;\;\;\;R_2= 7\;\; Ω\]
D
\[R_1= 3\;\; Ω\;\;\;\;\;\;,\;\;\;\;\;\;R_2= 6\;\; Ω\]
اضغط هنا تظهر طريقة الحل
\[12\star\star\star\]
أربع مقاومات متساوية تم توصيلها كما في الشكل ادناه
تم حساب المقاومة المكافئة فكانت
\[R_{eq}=5 \;\;Ω\] فإن مقاومة
كل مقاوم تعادل
أختر الإجابة الصحيحة
A
\[R= 4\;\; Ω\]
B
\[R= 2\;\; Ω\]
C
\[R= 3\;\; Ω\]
D
\[R= 6\;\; Ω\]
اضغط هنا تظهر طريقة الحل
\[13\star\star\]
أربع مقومات متساوية مقاومة كل منها
\[R_1=R_2=R_3=R_4=4\;Ω\] تم توصيلها ببطارية فرق جهدها
\[V=6\;V\]
كما في الشكل ادناه فإن قراءة الأميتر تعادل
أختر الإجابة الصحيحة
A
\[I_4= 0.5\;\; A\]
B
\[I_4= 2\;\; A\]
C
\[I_4= 2.5\;\; A\]
D
\[I_4= 1.5\;\; A\]
اضغط هنا تظهر طريقة الحل
\[14\star\star\]
في الشكل أدناه ثلاث مقاومات \[R_1 = 6 Ω \;\;\;\;,\;\;\;\; R_2= 18 Ω \;\;\;\;,\;\;\;\; R_3= 3 Ω \] فإن قيمة المقاومة المكافئة تعادل
أختر الإجابة الصحيحة
A
\[R_{eq}= 20\;\; Ω\]
B
\[R_{eq}= 1.8\;\; Ω\]
C
\[R_{eq}= 14\;\; Ω\]
D
\[R_{eq}= 6.4\;\; Ω\]
اضغط هنا تظهر طريقة الحل
\[15 \star\]
مجموعة من المقاومات متصلة
كما في الشكل أدناه فإن فرق الجهد
بين النقطتين
\[A\;\;\;\;,\;\;\;\;B\]
تعادل
أختر الإجابة الصحيحة
A
\[V(A,B) =\frac{2}{3} \;\;V\]
B
\[V(A,B) =\frac{4}{3}\;\;V\]
C
\[V(A,B) =\frac{3}{2} \;\;V\]
D
\[V(A,B) =\frac{3}{4} \;\;V\]
اضغط هنا تظهر طريقة الحل
\[16\star\star\]
( S ) مقاومتين متساويتين عند توصيل المفتاح
في الدائرة أدناه
فإن قراءة الأميتر في الدائرة
أختر الإجابة الصحيحة
A
تقل للنصف
B
تزداد للضعف
C
تبقى كما هي
D
تزداد أربع أضعاف
\[17\star\star\]
في الشكل أدناه شدة التيار المار في المقاومة
\[R_1= 8\; Ω\]
تعادل
أختر الإجابة الصحيحة
A
\[I_1= 0.8\;\; A\]
B
\[I_1= 0.6\;\; A\]
C
\[I_1= 0.4\;\; A\]
D
\[I_1= 0.2\;\; A\]
اضغط هنا تظهر طريقة الحل
\[18 \star\]
من خلال قانون كيرشوف الأول شدة التيار
\[I_2\]في الشكل أدناه تعادل
أختر الإجابة الصحيحة
A
\[I_2= 4\;\; A\]
B
\[I_2=7\;\; A\]
C
\[I_2= 3\;\; A\]
D
\[I_2= 5\;\; A\]
اضغط هنا تظهر طريقة الحل
\[19 \star\]
لدى طالب ثلاث مقاومات متساوية قيمة كل منها
\[R_1=R_2=R_3=100 \;\;Ω\]
قام بتوصيلهم بطرق مختلفة احد القيم التالية لا يمكن ان تكون المقاومة المكافئة
أختر الإجابة الصحيحة
A
\[R_{eq}=150\;\;Ω\]
B
\[R_{eq}= 20\;\; Ω\]
C
\[R_{eq}= 300\;\; Ω\]
D
\[R_{eq}= 33.3\;\; Ω\]
اضغط هنا تظهر طريقة الحل
\[20\star\star\]
أحد الأجهزة التالية إذا تم توصيلة على التوالي فإن التيار لا يمر في الدائرة
أختر الإجابة الصحيحة
A
فولتميتر
B
منصهر
C
أميتر
D
مقاومة متغيرة
اضغط هنا تظهر طريقة الحل
\[21 \star\star\]
أربع مصابيح متصلة على التوالي ببطارية كما في الشكل أدناه مقاومتها \[R_1= 5 Ω , R_2= 3 Ω , R_3= 8 Ω , R_4=2 Ω\]
المصباح الذي يملك أكبر سطوع
أختر الإجابة الصحيحة
A
\[R_{1}=5\;\;Ω\]
B
\[R_{2}= 3\;\; Ω\]
C
\[R_{3}= 8\;\; Ω\]
D
\[R_{4}= 2\;\; Ω\]
اضغط هنا تظهر طريقة الحل
\[22\star\star\]
مجموعة من المقاومات متصلة مع منصهر كتب علية
15 A
أحد هذه الدوائر يصلح لها هذا المنصهر
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
23
ثلاث مقاومات متصلة على التوالي
\[𝑅_1=5\;𝝮\;\;\;\;\;\;\;\;\; 𝑅_2=10\;𝝮 \;\;\;\;\;\;\;\;\; 𝑅_3=?\]
وكانت قراءة الأميتر والفولتميتر
\[I=0.6\; 𝐴 \;\;\;\;\;\;\;\;\; 𝑉=18\; 𝑉\]
فإن قيمة المقاوم الثالث تعادل
أختر الإجابة الصحيحة
A
\[𝑅_3=5\;\;𝝮\]
B
\[𝑅_3=20\;\;𝝮\]
C
\[𝑅_3=10\;\;𝝮\]
D
\[𝑅_3=15\;\;𝝮\]
اضغط هنا تظهر طريقة الحل
\[24 \star\]
مقاومة كهربائية
\[R=2\;𝝮\]متصلة ببطارية فرق جهدها
\[V=12\;V\]ويمر بها تيار
\[I=6\;A\]أراد الطالب أن يجعل التيار المار في المقاومة
\[I=0.5\;A\] فقام بتوصيل مقاومة على التوالي
كما في الشكل أدناه فإن مقدار المقاومة اللازم توصيلها على التوالي تعادل
أختر الإجابة الصحيحة
A
\[R=16\;\;𝝮\]
B
\[R=18\;\;𝝮\]
C
\[R=20\;\;𝝮\]
D
\[R=22\;\;𝝮\]
اضغط هنا تظهر طريقة الحل
\[25 \star\]
مجموعة من المقاوملت متصلة ببطارية كما في الشكل أدناه
\[∆V=18 V\;\;\;\;\; V_1= 8\;V \;\;\;\;\;V_3=6\;V\;\;\;\;\;\ V_2= ? \;\;\;\;\;V_4= ?\]
باستخدام قانون كيرشوف للحلقات أوجد
\[V_2= ? \;\;\;\;\;V_4= ?\]
أختر الإجابة الصحيحة
A
\[V_2=10 \;\;V \;\;\;\;\;\;, \;\;\;\;\;\;V_4=4\;\;V\]
B
\[V_2=8 \;\;V \;\;\;\;\;\;, \;\;\;\;\;\;V_4=10\;\;V\]
C
\[ V_2=2 \;\;V \;\;\;\;\;\;, \;\;\;\;\;\;V_4=4\;\;V\]
D
\[V_2=6 \;\;V \;\;\;\;\;\;, \;\;\;\;\;\;V_4=14\;\;V\]
اضغط هنا تظهر طريقة الحل
\[26\star\]
مجموعة من المقاومات تم وصلها ببطارية كما في الشكل أدناه
تم وصل سلك بين أطراف المقاومات
أحد الأشكال التالية تعتبر
دائرة قصر
ويمر تيار عالي الشدة جدا
ويحدث شرار كهربائي
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
\[27 \star\]
أحد الأشكال التالية تعبر عن جهاز جلفانو متر تم تحويلة إلى أميتر
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
\[28\star\]
أحد الدوائر التالية عند غلق المفتاح
\[S\]
يمر تيار اصطلاحيا من القطب الموجب إلى السالب ويكون اتجاه التيار داخل المقاوم من
\[E\Rightarrow K\]
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
\[29 \star\]
مقاومتين ومصباح تم توصيلهم على التوالي والتوازي
أراد طالب أن يقيس شدة التيار وفرق الجهد بين طرفي المصباح
أحد الرسوم التخطيطية تعبر بشكل صحيح عن الطريقة الصحيحة لطريقة التوصيل
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
\[30 \star\]
في الدائرة أدناه قراءة الفولتميتر والأميتر موضحة بالشكل
أحترق فتيل المصباح K فتصبح قراءة الأميتر والفولتميتر تعادل
اختر الإجابة الصحيحة
A
قراءة الفولتميتر للمصباح VK = 0.0 V
قراءة الفولتميتر للمصباح VM = 4 V
قراءة الأميتر A = 0.0
B
قراءة الفولتميتر للمصباح VK = 0.0 V
قراءة الفولتميتر للمصباح VM = 0.0 V
قراءة الأميتر A = 0.0
C
قراءة الفولتميتر للمصباح VK = 8 V
قراءة الفولتميتر للمصباح VM = 0.0 V
قراءة الأميتر A = 0.0
D
قراءة الفولتميتر للمصباح VK = 0.0 V
قراءة الفولتميتر للمصباح VM = 4 V
قراءة الأميتر A = 0.5
اضغط هنا تظهر طريقة الحل
\[31 \star\]
أحد المصابيح التالية يصرف أكثر طاقة عند عملها لمدة ساعة حيث تم وصل جميع المصابيح بنفس البطارية
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
\[32\star\]

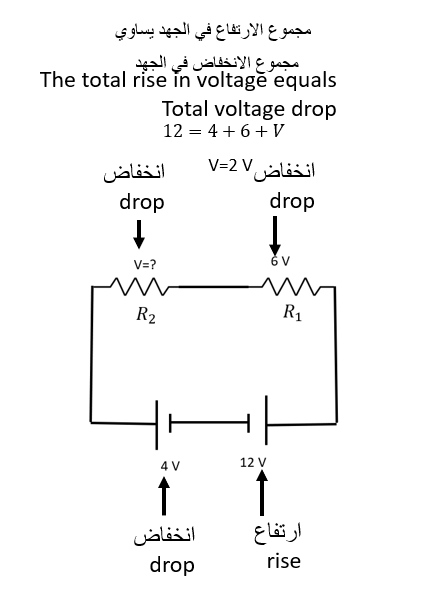

في الشكل أدناه وحسب قاعدة كيرشوف للحلقة فرق الجهد بين طرفي
المقاوم الثاني
تعادل
أختر الإجابة الصحيحة
A
\[V_2=14 \;\;V\]
B
\[V_2=4\;\;V\]
C
\[V_2=10 \;\;V\]
D
\[ V_2=2 \;\;V\]
اضغط هنا تظهر طريقة الحل
\[33\star\]
من صفات المادة تقل مقاومتها وتكاد أن تنعدم عند انخفاض درجة حرارتها إلى
\[T=77.3\;\;K\]
وفرق الجهد بين طرفي سلك مصنوع من هذه المادة عند وصله بدائرة يساوي
\[V=0\]
أختر الإجابة الصحيحة
A
الموصلات
B
العوازل
C
أشباه الموصلات
D
فائقة التوصيل
اضغط هنا تظهر طريقة الحل
حل المسائل التالية
\[1\star \]
في الدائرة أدناه قام أحد الطلاب بدراسة العلاقة بين فرق الجهد وشدة التيار لمقاوم أومي
حدد وحدة القياس للمقاوم الأومي
\[...............................................................\]
حدد الوظيفة التي
يقوم بها
المقاوم الأومي في الدائرة
وكيف يتحكم
بشدة التيار
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
تم تغير جهد المصدر من خلال المقاوم المتغير
وتم قياس شدة التيار وفرق الجهد بين طرفي المقاوم كل مرة
كما في الجدول أدناه
شدة التيار \[A\]
فرق الجهد \[V\]
رقم التجربة
\[I=0.1 \;A\]
\[V=2 \;V\]
1
\[I=0.2 \;A\]
\[V=4 \;V\]
2
\[I=0.3 \;A\]
\[V=6 \;V\]
3
\[I=0.4 \;A\]
\[V=8 \;V\]
4
ارسم على الخط البياني العلاقة بين شدة التيار وفرق الجهد
من خلال الخط البياني احسب مقدار المقاوم الأومي
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
احسب مقدر القدرة المستهلكة في المقاوم عندما يكون فرق الجهد بين طرفي المقاوم
\[V=6\;V\]
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
قام أحد الطلاب بدراسة العلاقة بين شدة التيار وفرق الجهد
لمصباح وتم رسم الخط البياني الذي يبين العلاقة بين شدة التيار وفرق الجهد
هل يمكن تطبيق قانون أوم مع تفسير السبب
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
اضغط هنا تظهر طريقة الحل
\[2\star\]
أداة تعمل على ممانعة مرور التيار في الدائرة
ما اسم هذه الأداة وارسم الرمز التخطيطي لها وحدد العوامل التي تغير من قيمتها
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
يعمل جلد الانسان على ممانعة مرور التيار ويسمح بمرور تيار
\[0.05\;A\]دون الشعور بأثر للتيار
فسر ماذا يحدث
عند التعرق وما هو تأثيره على ممانعة مرور التيار
وماذا يجدث بشدة التيار
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
مصباح تم وصلة ببطارية
واسلاك وكان فرق الجهد
بين طرفي المصباح
\[V=20 \;V\]
وشدة التيار المار به
\[I=5 \;A\]
احسب مقاومة المصباح والقدره المستهلكة
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
تم استبدال المصباح بمصباح أخر له
مقاومة نصف مقاومة المصباح الأول
ماذا يطرأ على القدرة المستهلكة في المصباح مع تفسير
السبب
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
\[3\star\]
ثلاث مقاومات
\[R_1=3\;Ω\;\;\;\;\;\;\;\; R_2=9\;Ω\;\;\;\;\;\;\;\; R_3=18\;Ω\]
قام أحد الطلاب بتوصيل المقاومات على التوالي ببطارية فرق جهدها
\[∆𝑉=30\;𝑉\]
كما في الشكل أدناه
راقب مسار التيار في الدائرة ماذا تستنتج
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
احسب المقاومة المكافئة وقارن المقاومة المكافئة بالمقاومات الموجودة في الدائرة
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
احسب شدة التيار المار في كل مقاوم ماذا تستنتج
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
احسب فرق الجهد في كل مقاوم ماذا تستنتج
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
\[4\star\]
ثلاث مقاومات متصلة كما في الشكل
\[R_1=6\;Ω\;\;\;\;\;\;\;\; R_2=12\;Ω\;\;\;\;\;\;\;\; R_3=2\;Ω\]
تم قياس التيار الكهربائي كما في الشكل أدناه فكانت شدة التيار
\[I=3\;\;A\]
احسب المقاومة المكافئة
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
احسب فرق الجهد بين طرفي البطارية
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
احسب شدة التيار المار في المقاوم
\[R_1=6\;Ω\]
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
\[5\star\]
في الدائرة الكهربائية أدناه
كانت
\[R_1=30\;Ω\;\;\;\;\;\;\;\; R_2=60\;Ω\;\;\;\;\;\;\;\; R_3=40\;Ω\;\;\;\;\;\;\;\; R_4=20\;Ω\]
وتم قياس القيم التالية بوساطة جهاز الملتي ميتر
\[R_{eq}=60\;Ω\;\;\;\;\;\;\;\; V_{tot}=120\;V\;\;\;\;\;\;\;\; I_{tot}=2\;A\]
انقطع سلك المقاوم
\[R_4=20\;Ω \]
احسب قراءة الأميتر الجديدة
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\]
تم إعادة الدائرة كما كانت وتم وصل سلك
بين طرفي المقاوم
\[R_4=20\;Ω \]
احسب قراءة الأميتر الجديدة
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\]
تم إعادة الدائرة كما كانت وتم وصل سلك
بين طرفي المقاوم
\[R_2=60\;Ω \]
احسب قراءة الأميتر الجديدة
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
\[6\star\]
في الشكل أدناه تم توصيل أربع مقاومات
ببطارية
\[R_1=2\;Ω\;\;\;\;\;\;\;\; R_2=8\;Ω\;\;\;\;\;\;\;\; R_3=6\;Ω\;\;\;\;\;\;\;\; R_4=4\;Ω\]
وكانت شدة التيار المار في المقاوم
الثالث
\[I_3=2\;A\]
وتم وضع جهاز أميتر وفولتميتر
في المواقع الموجودة على الشكل
اوجد قراءة جهاز الاميتر
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]\[.........................................\;\;\;\;\;\;....................................\]
اوجد قراءة جهاز الفولتوميتر
\[.........................................\;\;\;\;\;\;....................................\]\[.........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
\[7\star \]
ثلاث مقاومات متصلة على التوازي كما في الشكل
من خلال بيانات الشكل
أحسب شدة التيار المار في المقاوم الأول
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
أحسب شدة التيار المار في المقاوم االثالث
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
احسب قيمة المقاوم الثالث
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
اضغط هنا تظهر طريقة الحل
\[8\star\]
ثلاث مقاومات متصلة كما في الشكل
\[R_1=6\;Ω\;\;\;\;\;\;\;\; R_2=12\;Ω\;\;\;\;\;\;\;\; R_3=2\;Ω\]
تم وصل المقاومات مع بطارية فرق جهدها
\[∆V=12\;V\]
احسب المقاومة المكافئة
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
احسب القدرة المصروفة في المقاوم
\[R_3=4\;Ω\]
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
احسب شدة التيار المار في المقاوم
\[R_1=6\;Ω\]
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
\[9\star\]
ثلاث مقاومات تم وصل المقاومات على التوالي والتوازي كما هو مبين بالشكل
\[R_1=8\;𝝮\;\;\;\;\;\;\;\;\;R_2=12\;𝝮\;\;\;\;\;\;\;\;\;R_3=20\;𝝮\]
تم توصل المقاومات ببطارية فرق جهدها \[∆V=12\;V\]و منصهر على التوالي كتب عليه
\[1\;A\]
هل يصلح هذا المنصهر للدائرة
بين السبب بالحسابات
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
لحل المشكلة في المنصهر
لدينا مقاوم
\[R_4=5\;𝝮\]اين يجب توصيل المقاوم
بين النقطتين
\[AB \;\;\;\;\;CD\]
وما هو السبب في اتحاذك هذا القرار
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
تم نقل المنصهر إلى الموقع التالي هل يحمي الدائرة ولماذا
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
اضغط هنا تظهر طريقة الحل
🧮 Calculator
🗑️
✏️ قلم
ثلاث مقاومات متصلة على التوالي كما في الشكل أدناه تم حساب المقاومة المكافئة فكانت \[ 25 Ω\] فإن قيمة المقاوم الثاني تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
مصابيح متماثلة لها نفس المقاومة
تم توصيل 5 مصابيح على التوالي
فكانت المقاومة المكافئة تعادل
\[120 Ω\] فإن مقاومة كل مصباح تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
ثلاث مقاومات متصلة على التوازي كما في الشكل أدناه تم حساب المقاومة المكافئة فكانت \[6 Ω\] فإن قيمة المقاوم الثاني تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
مصابيح متماثلة لها نفس المقاومة تم توصيل 5 مصابيح على التوازي فكانت المقاومة المكافئة تعادل \[12 Ω\]فإن مقاومة كل مصباح تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
أحد الإجابات التالية لا تعتبر من ميزات التوصيل على التوالي
اختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
أحد الإجابات التالية لا تعتبر من ميزات التوصيل على التوازي
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في الشكل أدناه دائرة تتكون من مقاومتين
\[R_1=40 Ω , R_2= 60 Ω \] متصلة بمصدر تيار مستمر فرق جهده
\[ 5 .0 V \]
فإن قراءة الفولتميتر تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في الشكل أدناه دائرة تتكون من مقاومتين
\[R_1=R_2= 4 Ω\] تم وصلهما ببطارية
\[V = 6V\] فإن قراءة الأميتر تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
قام أحد الطلاب بوصل الأميتر والفولتميتر بشكل خاطئ كما في الشكل أدناه فإن قراءة الأميتر والفولتميتر تكون
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
تم توصيل أربع مقاومات بطرق مختلفة فإن أقل مقاومة مكافئة لها يكون في التوصيل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
مقاومتين
\[𝑅_2> 𝑅_1\]
تم توصيل المقاومتين بطريقتين مختلفتين تم توصيل المقاومتين على التوالي
فكانت المقاومة المكافئة لهما
\[R_{eq}=9\;\; Ω\]
تم توصيل المقاومتين على التوازي فكانت المقاومة المكافئة لهما
\[R_{eq}=2\;\; Ω\]
فإن قيمة كل مقاوم تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
أربع مقاومات متساوية تم توصيلها كما في الشكل ادناه تم حساب المقاومة المكافئة فكانت \[R_{eq}=5 \;\;Ω\] فإن مقاومة كل مقاوم تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
أربع مقومات متساوية مقاومة كل منها
\[R_1=R_2=R_3=R_4=4\;Ω\] تم توصيلها ببطارية فرق جهدها
\[V=6\;V\]
كما في الشكل ادناه فإن قراءة الأميتر تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في الشكل أدناه ثلاث مقاومات \[R_1 = 6 Ω \;\;\;\;,\;\;\;\; R_2= 18 Ω \;\;\;\;,\;\;\;\; R_3= 3 Ω \] فإن قيمة المقاومة المكافئة تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
مجموعة من المقاومات متصلة
كما في الشكل أدناه فإن فرق الجهد
بين النقطتين
\[A\;\;\;\;,\;\;\;\;B\]
تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
( S ) مقاومتين متساويتين عند توصيل المفتاح
في الدائرة أدناه
فإن قراءة الأميتر في الدائرة
أختر الإجابة الصحيحة
في الشكل أدناه شدة التيار المار في المقاومة
\[R_1= 8\; Ω\]
تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
من خلال قانون كيرشوف الأول شدة التيار
\[I_2\]في الشكل أدناه تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
لدى طالب ثلاث مقاومات متساوية قيمة كل منها
\[R_1=R_2=R_3=100 \;\;Ω\]
قام بتوصيلهم بطرق مختلفة احد القيم التالية لا يمكن ان تكون المقاومة المكافئة
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
أحد الأجهزة التالية إذا تم توصيلة على التوالي فإن التيار لا يمر في الدائرة
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
أربع مصابيح متصلة على التوالي ببطارية كما في الشكل أدناه مقاومتها \[R_1= 5 Ω , R_2= 3 Ω , R_3= 8 Ω , R_4=2 Ω\]
المصباح الذي يملك أكبر سطوع
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
مجموعة من المقاومات متصلة مع منصهر كتب علية
15 A
أحد هذه الدوائر يصلح لها هذا المنصهر
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
ثلاث مقاومات متصلة على التوالي \[𝑅_1=5\;𝝮\;\;\;\;\;\;\;\;\; 𝑅_2=10\;𝝮 \;\;\;\;\;\;\;\;\; 𝑅_3=?\] وكانت قراءة الأميتر والفولتميتر \[I=0.6\; 𝐴 \;\;\;\;\;\;\;\;\; 𝑉=18\; 𝑉\] فإن قيمة المقاوم الثالث تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
مقاومة كهربائية \[R=2\;𝝮\]متصلة ببطارية فرق جهدها \[V=12\;V\]ويمر بها تيار \[I=6\;A\]أراد الطالب أن يجعل التيار المار في المقاومة \[I=0.5\;A\] فقام بتوصيل مقاومة على التوالي كما في الشكل أدناه فإن مقدار المقاومة اللازم توصيلها على التوالي تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
مجموعة من المقاوملت متصلة ببطارية كما في الشكل أدناه \[∆V=18 V\;\;\;\;\; V_1= 8\;V \;\;\;\;\;V_3=6\;V\;\;\;\;\;\ V_2= ? \;\;\;\;\;V_4= ?\] باستخدام قانون كيرشوف للحلقات أوجد \[V_2= ? \;\;\;\;\;V_4= ?\]
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
مجموعة من المقاومات تم وصلها ببطارية كما في الشكل أدناه
تم وصل سلك بين أطراف المقاومات
أحد الأشكال التالية تعتبر
دائرة قصر
ويمر تيار عالي الشدة جدا
ويحدث شرار كهربائي
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
أحد الأشكال التالية تعبر عن جهاز جلفانو متر تم تحويلة إلى أميتر
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
أحد الدوائر التالية عند غلق المفتاح \[S\] يمر تيار اصطلاحيا من القطب الموجب إلى السالب ويكون اتجاه التيار داخل المقاوم من \[E\Rightarrow K\]
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
مقاومتين ومصباح تم توصيلهم على التوالي والتوازي
أراد طالب أن يقيس شدة التيار وفرق الجهد بين طرفي المصباح
أحد الرسوم التخطيطية تعبر بشكل صحيح عن الطريقة الصحيحة لطريقة التوصيل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في الدائرة أدناه قراءة الفولتميتر والأميتر موضحة بالشكل
أحترق فتيل المصباح K فتصبح قراءة الأميتر والفولتميتر تعادل
اختر الإجابة الصحيحة
قراءة الفولتميتر للمصباح VM = 4 V
قراءة الأميتر A = 0.0
قراءة الفولتميتر للمصباح VM = 0.0 V
قراءة الأميتر A = 0.0
قراءة الفولتميتر للمصباح VM = 0.0 V
قراءة الأميتر A = 0.0
قراءة الفولتميتر للمصباح VM = 4 V
قراءة الأميتر A = 0.5
اضغط هنا تظهر طريقة الحل
أحد المصابيح التالية يصرف أكثر طاقة عند عملها لمدة ساعة حيث تم وصل جميع المصابيح بنفس البطارية
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في الشكل أدناه وحسب قاعدة كيرشوف للحلقة فرق الجهد بين طرفي المقاوم الثاني تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
من صفات المادة تقل مقاومتها وتكاد أن تنعدم عند انخفاض درجة حرارتها إلى \[T=77.3\;\;K\] وفرق الجهد بين طرفي سلك مصنوع من هذه المادة عند وصله بدائرة يساوي \[V=0\]
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
حل المسائل التالية
في الدائرة أدناه قام أحد الطلاب بدراسة العلاقة بين فرق الجهد وشدة التيار لمقاوم أومي
شدة التيار \[A\] |
فرق الجهد \[V\] |
رقم التجربة |
\[I=0.1 \;A\] |
\[V=2 \;V\] |
1 |
\[I=0.2 \;A\] |
\[V=4 \;V\] |
2 |
\[I=0.3 \;A\] |
\[V=6 \;V\] |
3 |
\[I=0.4 \;A\] |
\[V=8 \;V\] |
4 |
اضغط هنا تظهر طريقة الحل
أداة تعمل على ممانعة مرور التيار في الدائرة
ما اسم هذه الأداة وارسم الرمز التخطيطي لها وحدد العوامل التي تغير من قيمتها
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
يعمل جلد الانسان على ممانعة مرور التيار ويسمح بمرور تيار
\[0.05\;A\]دون الشعور بأثر للتيار
فسر ماذا يحدث
عند التعرق وما هو تأثيره على ممانعة مرور التيار
وماذا يجدث بشدة التيار
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
مصباح تم وصلة ببطارية
واسلاك وكان فرق الجهد
بين طرفي المصباح
\[V=20 \;V\]
وشدة التيار المار به
\[I=5 \;A\]
ثلاث مقاومات
\[R_1=3\;Ω\;\;\;\;\;\;\;\; R_2=9\;Ω\;\;\;\;\;\;\;\; R_3=18\;Ω\]
قام أحد الطلاب بتوصيل المقاومات على التوالي ببطارية فرق جهدها
\[∆𝑉=30\;𝑉\]
كما في الشكل أدناه
ثلاث مقاومات متصلة كما في الشكل
\[R_1=6\;Ω\;\;\;\;\;\;\;\; R_2=12\;Ω\;\;\;\;\;\;\;\; R_3=2\;Ω\]
في الدائرة الكهربائية أدناه
كانت
\[R_1=30\;Ω\;\;\;\;\;\;\;\; R_2=60\;Ω\;\;\;\;\;\;\;\; R_3=40\;Ω\;\;\;\;\;\;\;\; R_4=20\;Ω\]
وتم قياس القيم التالية بوساطة جهاز الملتي ميتر
\[R_{eq}=60\;Ω\;\;\;\;\;\;\;\; V_{tot}=120\;V\;\;\;\;\;\;\;\; I_{tot}=2\;A\]
في الشكل أدناه تم توصيل أربع مقاومات
ببطارية
\[R_1=2\;Ω\;\;\;\;\;\;\;\; R_2=8\;Ω\;\;\;\;\;\;\;\; R_3=6\;Ω\;\;\;\;\;\;\;\; R_4=4\;Ω\]
وكانت شدة التيار المار في المقاوم
الثالث
\[I_3=2\;A\]
وتم وضع جهاز أميتر وفولتميتر
في المواقع الموجودة على الشكل
ثلاث مقاومات متصلة على التوازي كما في الشكل
من خلال بيانات الشكل
ثلاث مقاومات متصلة كما في الشكل
\[R_1=6\;Ω\;\;\;\;\;\;\;\; R_2=12\;Ω\;\;\;\;\;\;\;\; R_3=2\;Ω\]
تم وصل المقاومات مع بطارية فرق جهدها
\[∆V=12\;V\]
ثلاث مقاومات تم وصل المقاومات على التوالي والتوازي كما هو مبين بالشكل
\[R_1=8\;𝝮\;\;\;\;\;\;\;\;\;R_2=12\;𝝮\;\;\;\;\;\;\;\;\;R_3=20\;𝝮\]
تم توصل المقاومات ببطارية فرق جهدها \[∆V=12\;V\]و منصهر على التوالي كتب عليه
\[1\;A\]
احسب مقاومة المصباح والقدره المستهلكة
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
تم استبدال المصباح بمصباح أخر له
مقاومة نصف مقاومة المصباح الأول
ماذا يطرأ على القدرة المستهلكة في المصباح مع تفسير
السبب
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
راقب مسار التيار في الدائرة ماذا تستنتج
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
احسب المقاومة المكافئة وقارن المقاومة المكافئة بالمقاومات الموجودة في الدائرة
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
احسب شدة التيار المار في كل مقاوم ماذا تستنتج
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
احسب فرق الجهد في كل مقاوم ماذا تستنتج
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
تم قياس التيار الكهربائي كما في الشكل أدناه فكانت شدة التيار
\[I=3\;\;A\]
احسب المقاومة المكافئة
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
احسب فرق الجهد بين طرفي البطارية
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
احسب شدة التيار المار في المقاوم
\[R_1=6\;Ω\]
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
انقطع سلك المقاوم
\[R_4=20\;Ω \]
احسب قراءة الأميتر الجديدة
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\]
تم إعادة الدائرة كما كانت وتم وصل سلك
بين طرفي المقاوم
\[R_4=20\;Ω \]
احسب قراءة الأميتر الجديدة
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\]
تم إعادة الدائرة كما كانت وتم وصل سلك
بين طرفي المقاوم
\[R_2=60\;Ω \]
احسب قراءة الأميتر الجديدة
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
اوجد قراءة جهاز الاميتر
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]\[.........................................\;\;\;\;\;\;....................................\]
اوجد قراءة جهاز الفولتوميتر
\[.........................................\;\;\;\;\;\;....................................\]\[.........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
أحسب شدة التيار المار في المقاوم الأول
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
أحسب شدة التيار المار في المقاوم االثالث
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
احسب قيمة المقاوم الثالث
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
اضغط هنا تظهر طريقة الحل
احسب المقاومة المكافئة
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;\;....................................\]
احسب القدرة المصروفة في المقاوم
\[R_3=4\;Ω\]
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
احسب شدة التيار المار في المقاوم
\[R_1=6\;Ω\]
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
هل يصلح هذا المنصهر للدائرة
بين السبب بالحسابات
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
لحل المشكلة في المنصهر
لدينا مقاوم
\[R_4=5\;𝝮\]اين يجب توصيل المقاوم
بين النقطتين
\[AB \;\;\;\;\;CD\]
وما هو السبب في اتحاذك هذا القرار
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
تم نقل المنصهر إلى الموقع التالي هل يحمي الدائرة ولماذا
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
اضغط هنا تظهر طريقة الحل
No comments:
Post a Comment
