1

مغناطيسين تم وضعهما كما في الشكل فإن اتجاه المجال المغناطيسي عند النقطة \[O\]

\[\nearrow\;\;\;\;\;\;-C\] الشمال الشرقي	\[\longrightarrow \;\;\;\;\;\;-A\] الشرق
\[\nwarrow \;\;\;\;\;\;-D\] الشمال الغربي	\[\uparrow\;\;\;\;\;\;-B\] الشمال

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

2

مغناطيسان وضع كل منهما بشكل متجاور ووضع بجوارهما بوصلة كما في الشكل فإن ترتيب الأقطاب بالترتيب من 1 الى 4

\[ S_1 \rightarrow N_2 \rightarrow S_3 \rightarrow N_4\;\;\;\;\;\;-C\]	\[ S_1 \rightarrow N_2 \rightarrow N_3 \rightarrow S_4\;\;\;\;\;\;-A\]
\[N_1 \rightarrow S_2 \rightarrow S_3 \rightarrow N_4\;\;\;\;\;\;-D\]	\[N_1 \rightarrow S_2 \rightarrow N_3 \rightarrow S_4\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

3

أحد وحدات القياس التالية تعادل وحدة قياس المجال المغناطيسي تسلا \[T\]

\[T=\frac {Kg.m^2}{A.s}\;\;\;\;\;\;-C\]	\[T=\frac {Kg.m}{A.s^2}\;\;\;\;\;\;-A\]
\[T=\frac {Kg}{A.s^2}\;\;\;\;\;\;-D\]	\[T=\frac {Kg.m^2}{A.s^2}\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

4

أحد الإجابات التالية لا تمثل صفات خطوط المجال المغناطيسي

خطوط المجال تتقاطع عند الأقطاب -C	اتجاه المجال عند أي نقطة هو المماس لخط المجال عند تلك النقطة -A
خطوط المجال تتجه من القطب الجنوبي إلى الشمالي داخل المغناطيس -D	تتكاثف خطوط المجال عند الأقطاب وأقل ما يمكن عند الوسط -B

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

5

أحد الخطوط التالية تمثل خطوط المجال المغناطيسي

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

6

يتحرك بروتون بين قطبي المغناطيس. كما في الشكل فإن البروتون ينحرف بتأثير القوة المغناطيس

باتجاه القطب الشمالي -C	نحو الأعلى -A
باتجاه القطب الجنوبي -D	نحو الاسفل -B

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

7

ينتقل الإلكترون في منطقة ذات مجال مغناطيسي منتظم.
في اللحظة الموضحة بالشكل ، يتحرك الإلكترون بالتوازي مع اتجاه المجال
فإن اتجاه القوة المغناطيسية على الإلكترون

يتأثر بقوة اتجاهها نحو الجنوب -C	لن يتأثر بقوة ويتابع طريقة-A
يتأثر بقوة اتجاهها نحو الجنوب -D	يتأثر بقوة اتجاهها نحو الشمال -B

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

8

قذفت ثلاث جسيمات باتجاه الشمال في منطقة مجال منتظم عمودي على الصفحة للخارج كما في الشكل أدناه
برتون وإلكترون ونترون
واتخذت المسارات التالية
من خلال الشكل وقواعد تحديد اتجاه القوة المغناطيسية المؤثرة على جسيم مشحون فإن نوع كل جسيم هو

( بروتون (1) نترون (2)الكترون ( 3 -C	( الكترون (1) بروتون (2) نترون ( 3 -A
( بوتون (1) الكترون (2) نترون( 3 -D	( نترون (1) بروتون (2) الكترون ( 3 -B

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

9

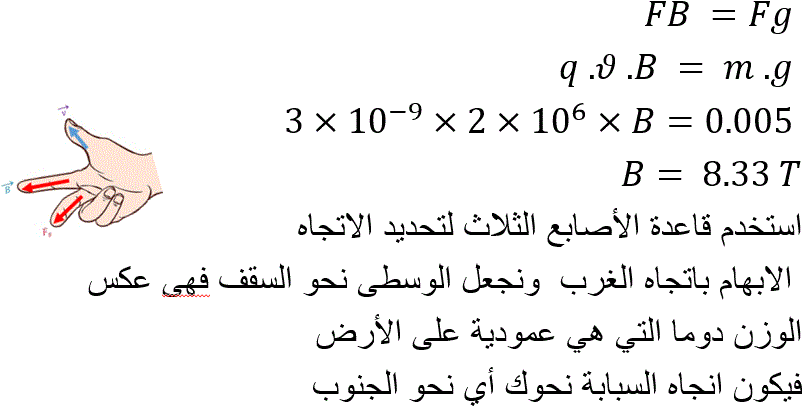

جسيم وزنه 0.005 نيوتن وشحنته
( q = 3 nc )
قذف في منطقة مجال منتظم وبشكل عمودي على المجال وبسرعة
2 × 10⁶ m/s
باتجاه الغرب لوحظ أن الجسم استمر في حركته بنفس المسار دون أن ينحرف بفعل الجاذبية فإن مقدار واتجاه المجال المغناطيسي المؤثر على الجسيم تعادل

\[B = 0.42\;\; T\;\;\;\;\;\;-C\] نحو الشمال	\[B = 0.83\;\; T\;\;\;\;\;\;-A\] نحو الجنوب
\[B = 0.42\;\; T\;\;\;\;\;\;-D\] نحو الجنوب	\[B = 0.83\;\; T\;\;\;\;\;\;-B\] نحو الشمال

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

10

دخل بروتون ونترون وإلكترون منطقة مجال منتظم وبنفس السرعة وبشكل عمودي على مجال منتظم ، أحد الإجابات التالية تعبر بشكل صحيح عن حركة الجسيمات الثلاث

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

11

قذف بروتون بشكل عمودي على مجال منتظم شدته
0.5 T
فاتخذ مسار دائري فإن الزمن الدوري للحركة الدائرية له تعادل
ملاحظة
\[ q_p = 1.6 × 10^{-19} C , m_p = 1.67 × 10^{-27} Kg \]

\[t=1.31×10^{-7} \;\;S\;\;\;\;\;\;-C\]	\[t=2.56×10^{-7} \;\;S\;\;\;\;\;\;-A\]
\[t=7.63×10^{-7} \;\;S\;\;\;\;\;\;-D\]	\[t=3.4×10^{6} \;\;S\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

12

ترك بروتون بين صفائح المجال الكهربائي داخل مسرع يحتوي على مجال مغناطيسي شدتة 0.6 تسلا فخرج البرتون من الجهاز بنصف قطر قدره 0.3 متر فإن النسبة بين كمية الحركة للبرتون إلى الطاقة الحركية لحظة خروجة من المسرع تعادل

\[\frac {p}{KE}=5.42×10^{-7} \;\;m/S\;\;\;\;\;\;-C\]	\[\frac {p}{KE}=1.17×10^{-7} \;\;m/S\;\;\;\;\;\;-A\]
\[\frac {p}{KE}=3.45×10^{6} \;\;m/S\;\;\;\;\;\;-D\]	\[\frac {p}{KE}=8.6×10^{6} \;\;m/S\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

13

مجال مغناطيسي منتظم شدته
5 × 10^–2 T
متجه نحو الشرق قذف الكترون وبسرعة مقدارها
4 × 10⁶ m/s
وبشكل يصنع زاوية قدرها 60 درجة فوق محور الشرق داخل منطقة المجال فإن نصف قطر المسار الدائري

\[ r= 1.6×10^{-4}\;\;m\;\;\;\;\;\;-C\]	\[ r= 4.55×10^{-4} \;\;m\;\;\;\;\;\;-A\]
\[ r= 3.9×10^{-4}\;\;m \;\;\;\;\;\;-D\]	\[ r= 2.77×10^{-4}\;\;m\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

14

مجال مغناطيسي منتظم شدته
5 × 10^–2 T
متجه نحو الشرق قذف الكترون وبسرعة مقدارها
4 × 10⁶ m/s
وبشكل يصنع زاوية قدرها 60 درجة فوق محور الشرق داخل منطقة المجال فإن المسافة التي يندفع فيها الإلكترون نحو الأمام خلال دوره كاملة تعادل

\[ X= 4.8×10^{-3}\;\;m\;\;\;\;\;\;-C\]	\[ X= 1.4×10^{-3} \;\;m\;\;\;\;\;\;-A\]
\[ r= 4.8×10^{-3}\;\;m \;\;m\;\;\;\;\;\;-D\]	\[ X= 2.6×10^{-3}\;\;m\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

15

جسيم ألفا يحمل شحنة تعادل شحنة بروتونين دخل منطقة منقي السرعات في جهاز مطياف الكتلة ولم ينحرف فإذا كانت النسبة بين المجال المغناطيسي إلى المجال لكهربائي داخل الحجرة تعادل
0 .0025 T . C / N
فإن السرعة التي يتحرك بها الجسيم تعادل

\[\frac {E}{B}=0.0025 \;\;m/s\;\;\;\;\;\;-C\]	\[\frac {E}{B}=0.15 \;\;m/s\;\;\;\;\;\;-A\]
\[\frac {E}{B}=150 \;\;m/s\;\;\;\;\;\;-D\]	\[\frac {E}{B}=400 \;\;m/s\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

16

جسيمان لهما نفس الكتلة ولهما نفس مقدار الشحنة تم قذفهما داخل مجال مغناطيسي منتظم وبشكل عمودس على المجال كما في الشكل أدناه. أحد الجسيمين بدء يدور مع عقارب الساعة والأخر عكس عقارب الساعة فإن أحد الاجابات التالية تعبر عن صفات الجسيمين

\[q_1(-) \;\;\;\;\;q_2(+) \;\;\;\;\; v_1>v_2 \;\;\;\;\;\;-C\]	\[q_1(+) \;\;\;\;\;q_2(-) \;\;\;\;\; v_2>v_1\;\;\;\;\;\;-A\]
\[q_1(+) \;\;\;\;\;q_2(-) \;\;\;\;\; v_1>v_2\;\;\;\;\;\;-D\]	\[q_1(-) \;\;\;\;\;q_2(+) \;\;\;\;\; v_2>v_1\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

17

وضع سلكين داخل مجال منتظم لهما نفس الطول ويمر بها نفس التيار واتجاه التيار محدد على الرسم
( C ) فإن النسبة بين للقوة المغناطيسية المؤثرة على السلك
(A ) إلى القوة المغناطيسية المؤثرة على السلك
تعادل

\[\frac {FB_{C}}{FB_{A}}=0.5\;\;\;\;\;\;-C\]	\[\frac {FB_{C}}{FB_{A}}=0.25 \;\;\;\;\;\;-A\]
\[\frac {FB_{C}}{FB_{A}}=2\;\;\;\;\;\;-D\]	\[\frac {FB_{C}}{FB_{A}}=4\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

18

برتون كتلته
1.67 × 10^–27kg
وشحنته
1.6× 10^–19 C
قذف داخل حجرة مطياف الكتلة تحتوي على مجال مغناطيسي منتظم شدته \[B=0.4 T \]و بسرعة مقدارها \[v= 6×10^6\frac{m}{s}\]
فرسم مسار دائري مصطدم بجدار حساس فكم يبعد موقع الإصطام عن الفتحة التي دخل منها إلى الحجرة

\[d=0.38 \;\;m\;\;\;\;\;\;-C\]	\[d=0.31 \;\;m\;\;\;\;\;\;-A\]
\[d=0.156 \;\;m\;\;\;\;\;\;-D\]	\[d=0.26 \;\;m\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

19

مكبر صوت على شكل مخروط من الورق المقوى ملفوف علية سلك من النحاس 50 لفة نصف قطر اللفة الواحدة 2 سانتي متر
موضوع في مجال مغناطيسي
يمر به تيار شدتة 3 ميلي أمبير
فتأثر السلك بقوة مغناطيسية مقدارها 0.02 نيوتن
فإن أقل مقدار شدة للمجال المغناطيسي التي تحقق ذلك تعادل

\[ B= 0.32 \;\;T\;\;\;\;\;\;-C\]	\[ B= 2.45 \;\;T\;\;\;\;\;\;-A\]
\[ B= 3.11 \;\;T\;\;\;\;\;\;-D\]	\[ B= 1.06 \;\;T\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

20

تتسارع حزمة من البروتونات بدء من السكون خلال فرق جهد كهربائي 1200 فولت
وتدخل حجرة منقي السرعات التي تحتوي على لوحي مكثف يكون مجال كهربائي عمودي
( 0.3 T ) على مجال مغناطسي شدته
فإن مقدار المجال الكهربائي الذي يجعل الحزمة لا تنحرف

\[E= 4.54×10^5 \;\;N/C\;\;\;\;\;\;-C\]	\[ E= 3.65×10^5 \;\;N/C\;\;\;\;\;\;-A\]
\[E= 1.44×10^5 \;\;N/C\;\;\;\;\;\;-D\]	\[E= 2.34×10^5 \;\;N/C\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

21

الكترون قذف في مجال منتظم فاتخذ الالكترون مسار دتئري عكس عقارب الساعة كما في الشكل فإن اتجاه المجال

يوازي الورقة نحو الاعلى -C	عمودي نحو الداخل -A
يوازي الورقة نحو الاسفل -D	عمودي نحو الخارج -B

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

22

في جهاز مطياف الكتلة الايونات تتابع طريقها نحو جهاز الكشف عن الايونات لأنها

تتأثر بقوتين متساوتين ومتعامدتين -C	تتأثر بقوة المجال الكهربائي فقط -A
تتأثر بقوتين متساوتين ومتعاكستين -D	تتأثر بقوة المجال المغناطيسي فقط -B

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

23

سلك معدني طولة و وزنه \[L=40\;\;cm\;\;\;\;\; Fg=0.3\;\;N\]تم تركة لينزلق نحو الأسفل دون احتكاك على قاعدة مكونة من سلكين معدنين بفعل وزنة
تم تطبيق مجال مغناطيسي شدته \[B=0.5\;\;T\]عمودي نحو الخارج موازي للسلكين
تم توصيل القاعدة بمصدر تيار مستمر لوحظ أن السلك الأفقي
بدء ينزلق بسرعة ثابتة فإن مقدر واتجاه التيار الذي تم تطبيقه

\[ I=1.5 \;\;A\;\;\;\;\;\;-C\] نحو اليسار	\[ I=2.5 \;\;A\;\;\;\;\;\;-A\] نحو اليمين
\[ I=2.5 \;\;A\;\;\;\;\;\;-D\] نحو اليسار	\[ I=1.5 \;\;A\;\;\;\;\;\;-B\] نحو اليمين

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

24

أوجد أقل سرعة يتحرك بها بروتون في منطقة مجال المغناطيسي للأرض شدته \[B=3×10^{-5}T\] و يتأثر بقوة مغناطيسية ومع ذلك يستمر في المسار الأفقي دون انحرافه
تعادل \[q_p=1.6×10^{-19}C , m_p=1.67×10^{-27}Kg\]

\[𝑣= 3.4×10^{-3} \;\;m/S\;\;\;\;\;\;-C\]	\[𝑣= 4.8×10^{-3} \;\;m/S\;\;\;\;\;\;-A\]
\[𝑣= 2.1×10^{-3} \;\;m/S\;\;\;\;\;\;-D\]	\[𝑣= 5.2×10^{-3} \;\;m/S\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

25

يتحرك الإلكترون شرقا بسرعة \[𝑣=5×10^4 m/s\] ويؤثر علية مجال مغناطيسي عمودي على حركته بقوة مقدارها \[F=6×10^{-16} N\]شمالا. ما مقدار واتجاه المجال المغناطيسي المؤثر

\[𝐵=0.075 \;\;T\;\;\;\;\;\;-C\] عمودي للداخل	\[𝐵=0.055 \;\;T\;\;\;\;\;\;-A\] عمودي للخارج
\[𝐵=0.055 \;\;T\;\;\;\;\;\;-D\] عمودي للداخل	\[𝐵=0.075 \;\;T\;\;\;\;\;\;-B\] عمودي للخارج

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

26

( 4𝜇𝐶 ) شحنة مقدارها
قذفت بسرعة \[v= (4\hat{x}+3\hat{y})×10^{5} m/s\] وتدخل منطقة مجال مغناطيسي منتظم شدته \[B=0.3 T\](Y ) ويتجه نحو المحور
الموجب فإن مقدار القوة المغناطيسية المؤثرة على الجسيم تعادل

\[𝐹𝐵=0.95\;\;N\;\;\;\;\;\;-C\] الموجب Z باتجاه المحور	\[𝐹𝐵=0.95 \;\;N\;\;\;\;\;\;-A\] السالب Z باتجاه المحور
\[𝐹𝐵=0.48\;\;N\;\;\;\;\;\;-D\] الموجب Z باتجاه المحور	\[𝐹𝐵=0.48 \;\;N\;\;\;\;\;\;-B\] السالب Z باتجاه المحور

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

27

سلك طولة 0.2 متر وضع داخل مجال منتظم شدته 0.5 تسلا كما في الشكل تم مرور تيار شدته 3 أمبير في السلك فإن السلك يتأثر بقوة مقدارها واتجاهها تعادل

\[FB= 0.3\;\; N\;\;\;\;\;\;-C\] الشمال الغربي	\[FB= 0.3\;\; N\;\;\;\;\;\;-A\] الجنوب الشرقي
\[FB= 0.0.45\;\; N\;\;\;\;\;\;-D\] الشمال الغربي	\[FB= 0.45\;\; N\;\;\;\;\;\;-B\] الجنوب الشرقي

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

28

عند كسر مغناطيس إلى قطع فإن كل جزء يكون مغناطيس له قطبان والسبب يعود إلى

النطاقات يتغير ترتيبها أثناء كسر المغناطيس لتدور مكونة قطبين-C	عند كسر المغناطيس يحدث تجاذب للأقطاب المعاكسة فيتكون مغناطيس جديد-A
عند الكسر يتم الكسر بين النطاقات ولا يمكن كسر نطاق لأنه صغير جدا-D	عند كسر المغناطيس تتكون نطاقات جديدة تساهم في تكوين الأقطاب-B

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

29

ملف يتكون من 100 حلقة وهي على شكل مربع طول ضلعه \[0.2 \;m\] ويمر بها تيار شدته \[3\;A\] وموضوع في مجال مغناطيسي شدته \[0.5\;T\]
فإن الحد الأقصى لعزم الدوران يعادل

\[ 𝜏_{max}= 4\;\;N.m\;\;\;\;\;\;-C\]	\[𝜏_{max}= 10 \;\;N.m\;\;\;\;\;\;-A\]
\[𝜏_{max}= 8\;\;N.m\;\;\;\;\;\;-D\]	\[𝜏_{max}= 6\;\;N.m\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

30

حلقة تيار دائرية نصف قطرها \[r=2\;cm\] تحمل تيارًا قدره \[i=0.1\;\;A\] وخاضعة لمجال مغناطيسي شدته \[B=0.5 \;\;T\]إذا كان المجال يصنع زاوية 30 درجة مع العمود على السطح
فإن مقدار العزم المغناطيسي لثنائي القطب التي تتعرض له و عزم الدوران للحلقة يعادل

\[𝜇=3.86×10^{-4} \;\;A.m^2\;\;\;\;\;\;𝜏=1.8×10^{-5}N.m\;\;\;\;\;\;-C\]	\[ 𝜇=5.23×10^{-4} \;\;A.m^2\;\;\;\;\;\;𝜏=4.6×10^{-5}N.m\;\;\;\;\;\;-A\]
\[𝜇=1.25×10^{-4} \;\;A.m^2\;\;\;\;\;\;𝜏=3.1×10^{-5}N.m\;\;\;\;\;\;-D\]	\[𝜇=2.15×10^{-4} \;\;A.m^2\;\;\;\;\;\;𝜏=2.3×10^{-5}N.m\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

31

في تجربة تأثير هول سلك موصل يمر به تيار
ابعاده الطول والعرض والأسمك \[L=0.05 m ,d=0.02 m , h=0.01 m\] معرض لمجال مغناطيسي شدته \[B=0.8\;\;T\] مما أدى إلى توليد فرق جهد هول مقداره \[∆𝑉=2\;\; 𝜇𝑉\]فإن سرعة الانسياق لحاملات الشحن تعادل

\[𝑣_𝑑=2.13×10^{-4} \;\;m/s\;\;\;\;\;\;-C\]	\[𝑣_𝑑=1.25×10^{-4} \;\;m/s\;\;\;\;\;\;-A\]
\[𝑣_𝑑=3.18×10^{-4} \;\;m/s\;\;\;\;\;\;-D\]	\[𝑣_𝑑=0.8×10^{-4} \;\;m/s\;\;\;\;\;\;-B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

أجب عن الأسئلة التالية

\[1 \star\]

دخل جسيم مشحون بشحنة موجبة كتلتة وسرعته وشحنة \[m=6×10^{-8}\;kg\;\;\;\;\;\;\;v=6×10^4\;m/s\;\;\;\;\;\;\;q=0.005C\] وبشكل عمودي على مجال منتظم شدته \[B=0.2 T\]للخارج كما في الشكل أدناه

العجلة المركزية التي يتحرك بها الجسيم \[.........................................\;\;\;\;\;\;....................................\]\[.........................................\;\;\;\;\;\;....................................\] \[.........................................\;\;\;\;\;\;....................................\]\[.........................................\;\;\;\;\;\;....................................\] احسب نصف قطر المسار الدائري الذي يتخذه الجسيم \[.........................................\;\;\;\;\;\;....................................\]\[.........................................\;\;\;\;\;\;....................................\] وارسم على الشكل المسار الذي يتخذه مطبق قاعدة تحديد اتجاه القوة

اضغط هنا تظهر طريقة الحل

\[2\star\]

ثلاث اسلاك يمر بها نفس التيار واتجاهه موضح على الشكل
ولها نفس الطول وضعت داخل مجال مغناطيسي منتظم كما في الشكل
أكمل بيانات الجدول التالي بالاعتماد على الشكل وبيانات الجدول

السلك 3	السلك 2	السلك 1	المطلوب
\[............\]	\[0.1 N \]	\[............\]	مقدار القوة المغناطيسية
\[............\]	\[............\]	\[\ast\ast\ast\ast\ast\ast\]	اتجاه القوة المغناطيسية

اضغط هنا تظهر طريقة الحل

اكتب تعليقا واذا كان هناك خطأ اكتبه وحدد مكانه Write a comment, and if there is mistake, write and specify its location

No comments:

Post a Comment

Newer Post Older Post Home
