المجال الكهربائي
اضغط هنا تظهر نواتج التعلم
Click here to view the learning outcomes
لماذا تبتعد وحدة الشحن الموجبة عن الشحنة الموجبة
لماذا تقترب وحدة الشحن الموجبة من الشحنة السالبة
ماذا يوجد حول الشحن الكهربائية
يوجد حول الشحن الكهربائية مجال كهربائي
وهي منطقة تحيط بالشحنة وتظهر فيها أثار القوة الكهربائية
و المجال الكهربائي كمية متجهه لها مقدار واتجاه
معلومات مفيدة:حساب مقدار واتجاه المجال الكهربائي
نضع شحنة اختبار صغيرة وموجبة
عند النقطة المطلوب حساب المجال عندها
نحسب القوة الكهربائية المؤثرة على شحنة الاختبار \[F_e=\frac{K.Q.q}{r^2}\]
فيكون المجال الكهربائي مقدار القوة الكهربائية المؤثرة على شحنة الإختبار مقسوما على شحنة الإختبار عند تلك النقطة \[E=\frac{F_e}{q}= \frac{\frac{K.Q.q}{r^2}}{q}=\frac{K.Q}{r^2} \]
ويقدر بوحدة نيوتن / كولوم
تحديد الاتجاه هناك طريقتتين
الطريقة الأولى
:نضع شحنة أختبار عند النقطة المطلوب تحديد الاتجاه عندها وحسب قواعد المتجهات حاصل ضرب عدد في متجه
فإذا تم وضع شحنة موجبة فإن اتجاه المجال بنفس اتجاه القوة وإذا كانت شحنة الأختبار سالبة فإن اتجاه المجال عكس اتجاه القوة الكهربائية
تحديد اتجاه المجال الكهربائي
تجربة تفاعلية لتحديد اتجاه المجال الكهربائي
شرح التجربة:
1. يتم تحديد شحنة المصدر (موجبة أو سالبة) باستخدام الأزرار أدناه
2. انقر على لوحة الرسم لوضع شحنة الاختبار (سيتم سؤالك عن نوعها)
3. سيظهر اتجاه القوة المؤثرة على شحنة الاختبار واتجاه المجال الكهربائي
4. إذا كانت شحنة الاختبار موجبة، فإن اتجاه المجال بنفس اتجاه القوة
5. إذا كانت شحنة الاختبار سالبة، فإن اتجاه المجال عكس اتجاه القوة
الطريقة الثانية : من خلال رسم خطوط المجال لشحنة موجبة ولشحنة سالبة
خطوط المجال لشحنة موجبة خارجة من الشحنة
خطوط المجال لشحنة سالبة داخلة على الشحنة
تجربة خطوط المجال الكهربائي
تجربة خطوط المجال الكهربائي
شرح التجربة
خطوط المجال الكهربائي هي خطوط وهمية تستخدم لتمثيل المجال الكهربائي حول الشحنات.
لشحنة موجبة: خطوط المجال تخرج من الشحنة في جميع الاتجاهات (خارجة من الشحنة).
لشحنة سالبة: خطوط المجال تدخل إلى الشحنة من جميع الاتجاهات (داخلة على الشحنة).
شحنة موجبة (+)
شحنة سالبة (-)
المجال الكهربائي
في هذه المحاكاة نضع شحنة إختبار داخل منطقة المجال ويتم معرفة اتجاه القوة المؤثرة على شحنة الإختبار
ومن خلال القوة وشحنة الأخنبار نحدد اتجاه المجال الكهربائي
\[1 \star\]
أحد وحدات القياس التالية تكافئ وحدة قياس المجال الكهربائي
أختر الإجابة الصحيحة
A
\[Kg.m.A^{-1}.s^{-2}\]
B
\[Kg.m.A^{-1}.s^{-3}\]
C
\[Kg.m.A^{-1}.s^{-1}\]
D
\[Kg.m.A^{-2}.s^{-2}\]
اضغط هنا تظهر طريقة الحل
\[2 \star\]
مجال كهربائي شدته \[E=500\frac{N}{C}\]وضع إلكترون داخل المجال
فإن القوة الكهربائية المؤثرة على الإلكترون تعادل
\[q_e=1.6×10^{-19}C\]
أختر الإجابة الصحيحة
A
\[Fe=4×10^{-17} \;\;N\;\;\;\;\;\;\] عكس اتجاه المجال
B
\[Fe=4×10^{-17} \;\;N\;\;\;\;\;\;\] بإتجاه المجال
C
\[Fe=8×10^{-17} \;\;N\;\;\;\;\;\;\] عكس اتجاه المجال
D
\[Fe=8×10^{-17} \;\;N\;\;\;\;\;\;\] بإتجاه المجال
اضغط هنا تظهر طريقة الحل
تخطيط االمجال الكهربائي
صفات خطوط المجال الكهربائي
هي خطوط وهمية تخرج من الشحنات الموجبة وتدخل في الشحنات السالبة
تناسب كثافة خطوط المجال طردياً مع مقدار الشحنة الكهربائية
اتجاه المجال عن أي نقطة هو المماس لخط المجال عند تلك النقطة
خطوط المجال الكهربائي لا تتقاطع
يوجد نوعين من المجال الكهربائي
مجال منتظم وهو مجال ثايت المقدار والاتجاه عند جميع النقاط خطوطه مستيمة متوازية
مجال غير منتظم وهو مجال غير ثابت المقدار أو الاتجاه أو كلاهما معا
تطبيقات المجالات الكهربائية
اضغط هنا تظهر نواتج التعلم
ماذا يحدث لطاقة الوضع لكرة عندما نرفع الكرة عن سطح الأرض
ماذا يحدث لطاقة الوضع الكهربائية لشحنة موجبة عندما يتم تحريكها
باتجاه المجال
ماذا يحدث لطاقة الوضع الكهربائية لشحنة
سالبة عندما يتم تحريكها بعكس اتجاه المجال
ماذا يحدث لطاقة الوضع الكهربائية لشحنة سالبة عندما يتم تحريكها
باتجاه المجال
ماذا يحدث لطاقة الوضع الكهربائية لشحنة
موجبة عندما يتم تحريكها بعكس اتجاه المجال
الكرة كلما اقتربت من سطح الأرض تقل طاقة الوضع الجذبية فهي غير قادرة على العودة إلى موقعها
عندما نحرك شحنة موجبة باتجاه المجال تقل طاقة الوضع الكهربائية فهي غير قادرة على العودة إلى موقعها
عندما نحرك شحنة موجبة عكس اتجاه المجال تزداد طاقة الوضع الكهربائية فهي قادرة على العودة إلى موقعها دون تأثير قوى خارجية
عندما نحرك شحنة سالبة باتجاه المجال تزداد طاقة الوضع الكهربائية فهي قادرة على العودة إلى موقعها
عندما نحرك شحنة سالبة عكس اتجاه المجال تقل طاقة الوضع الكهربائية فهي غير قادرة على العودة إلى موقعها دون تأثير قوى خارجية
جدول تغير طاقة الوضع الكهربائية
أكمل بيانات الجدول التالي
التغير في طاقة الوضع الكهربائية
اتجاه حركة الشحنة
نوع الشحنة
\[...........\]
بإتجاه المجال
موجبة
\[...........\]
عكس المجال
موجبة
\[...........\]
بإتجاه المجال
سالبة
\[...........\]
عكس المجال
سالبة
الحل الكامل:
التغير في طاقة الوضع الكهربائية
اتجاه حركة الشحنة
نوع الشحنة
تنقص
بإتجاه المجال
موجبة
تزداد
عكس المجال
موجبة
تزداد
بإتجاه المجال
سالبة
تنقص
عكس المجال
سالبة
فرق الجهد بين نقطتين
هو عبارة عن جهد النقطة النهائية مطروح منها جهد النقطة البدائية
عندما يطلب أحسب فرق الجهد بين النقطتين
\[A,B\]
ينم حسابها بالشكل التالي \[ ∆ 𝑉_{𝐴𝐵}=𝑉_B - 𝑉_A\]
والجهد عند نقطة هو عبارة عن طاقة الوضع التي تختزنها وحدة الشحن عند تلك النقطة أي عندما يطلب حساب الجهد عند نقطة داخل مجال كهربائي نضع شحنة اختبار عند تلك النقطة ونحدد طاقة الوضع الكهربائية التي تختزنها شحنة الاختبار عند تلك النقطة ونقسم على شحنة الاختبار
\[∆ 𝑉_{𝐴𝐵}=\frac{PE_B}{q}-\frac{PE_A}{q}=\frac{∆PE_{AB}}{q}\]
\[∆PE_{AB}= W_{A→B} \] هنا الشغل المبذول في تحيك الشحنة من نقطة البداية إلى نقطة النهاية بوساطة قوة خارجية
لو تم استخدام قوة داخلية في بذل الشغل نضيف للعلاقة السابقة إشارة سالب حتى تتحقق المساواة
\[ ∆ 𝑉_{𝐴𝐵}= \frac{ W_{A→B}}{q}\]
متى يكون فرق الجهد بين نقطتين موجب ومتى يكون سالب ومنى يكون معدوم
في الشكل أدناه متى فرق الجهد
\[∆𝑉_{AB}\]
موجب أم سالب أم معدوم
للإجابة نضع شحنة اختبار موجبة أو سالبة
عند نقطة البداية ويتم نقلها إلى نقطة النهاية
بوساطة قوة خارجية
التي هي معاكسة للقوة الداخلية فإذا كانت القوة الخارجية باتجاه الإزاحة فإن
الشغل المبذول موجب أي أكبر من الصفر
وإذا كانت القوة الخارجية عكس الإزاحة فإن
الشغل المبذول سالب أي أصغر من الصفر وإذا كانت القوة عمودية على الإزاحة فإن الشغل معدوم ثم نطبق العلاقة
مع الأخذ بعين الاعتبار نوع شحنة الاختبار
\[ ∆ 𝑉_{𝐴𝐵}= \frac{ W_{A→B}}{q}\]يكون فرق الجهد موجب
عندما \[ ∆ 𝑉_{𝐴𝐵}>0\] يكون فرق الجهد سالب
عندما \[ ∆ 𝑉_{𝐴𝐵}<0\]
يكون فرق الجهد معدوم
عندما \[ ∆ 𝑉_{𝐴𝐵}=0\]
تجربة قياس الجهد الكهربائي لشحنة نقطية
قم بإختيار نوع الشحنة المولدة للمجال حرك مقياس الجهد إلى الموقع المطلوب قياس جهده
غير الموقع وانظرإلى القياس مره أخرى وحدد الفرق
قم بقياس الجهد للنقاط التي لها نفس البعد عن الشحنة
ماذا تستنتج
..................................................................
قم بقياس الجهد لعدد من النقاط بإتجاه المجال ماذا تستنتج
..................................................................
اضغط هنا تظهر النتائج المطلوبة
قياس فرق الجهد بين نقطتين في مجال منتظم
أي من الأشكال أدناه يمثل مجال منتظم وايهما يمثل مجال غير منتظم
من صفات المجال المنتظم هو مجال ثابت المقدار والاتجاه عند جميع النقاط خطوطه مستقيمة متوازية تبعد نفس البعد عن بعضها البعض
تجربة قياس فرق الجهد بين لوحي مكثف مجال منتظم
فرق الجهد يعادل
\[∆𝑉=1.5 \;\;V \Rightarrow\;\;V^+=1.5 \;\;V\;\;\;,\;\;\;V^-=0V\]
عند قياس فرق الجهد بين لوح المكثف السالب والنقطة
\[A\]\[∆𝑉=1 \;\;V \Rightarrow\;\;V_A^+=1 \;\;V\;\;\;,\;\;\;V^-=0V\] عند قياس فرق الجهد بين لوح المكثف السالب والنقطة
\[B\]\[∆𝑉=0.5 \;\;V \Rightarrow\;\;V_B^+=0.5 \;\;V\;\;\;,\;\;\;V^-=0V\] عند قياس فرق الجهد بين لوح المكثف السالب والنقطة
\[C\]\[∆𝑉=0.5 \;\;V \Rightarrow\;\;V_C^+=0.5 \;\;V\;\;\;,\;\;\;V^-=0V\]
اضغط هنا تظهر النتائج المطلوبة
يعطى فرق الجهد في مجال كهربائي منتظم بالعلاقة \[ ∆V_{AB}= E . d \]
\[E\] قوة المجال الكهربائي \[d=0.3m \] الازاحة الموازية لخطوط المجال
\[3 \star\]

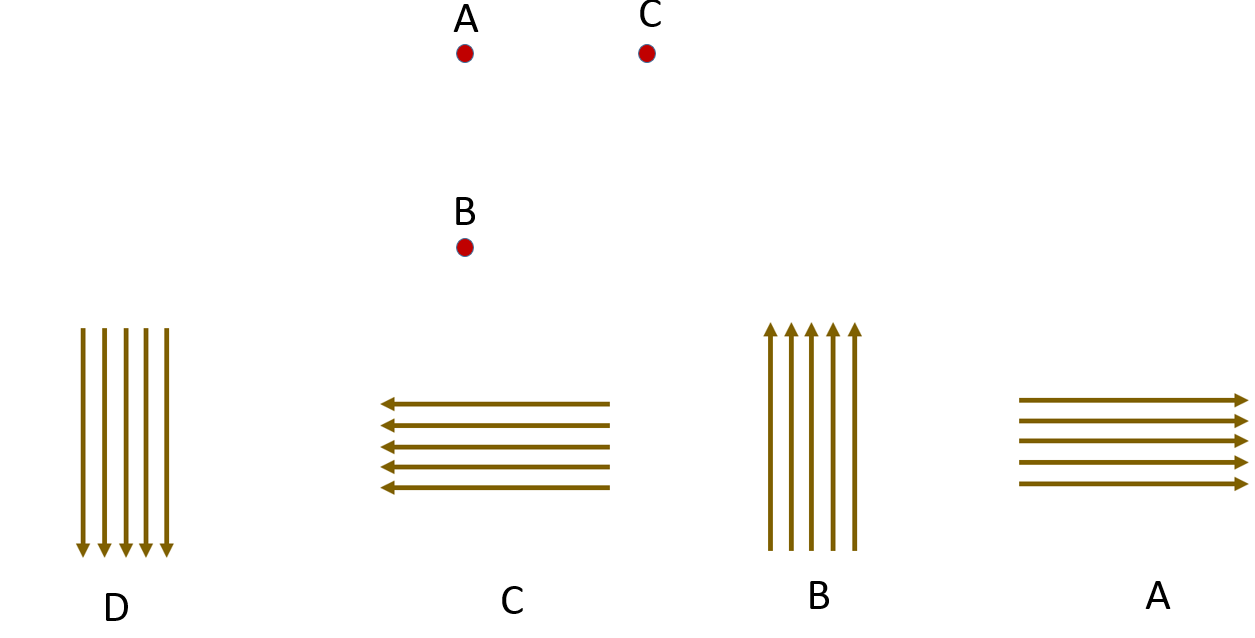

ثلاث نقاط داخل مجال منتظم كما في الشكل أدناه أحد الخطوط تمثل الشكل الصحيح لخطوط المجال المنتظم علما بأن \[ V_A=8V , V_B=6V , V_C=8V \]
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
\[4 \star\]
في الشكل أدناه مجال كهربائي منتظم شدته
\[E=1000\frac{N}{C}\] فإن فرق الجهد بين النقطتين \[∆𝑉_{𝑎 𝑑} \]
تعادل
أختر الإجابة الصحيحة
A
\[ ∆V= 200\;\; V \]
B
\[ ∆V= 300\;\; V \]
C
\[ ∆V= 400\;\; V \]
D
\[ ∆V= 600\;\; V \]
اضغط هنا تظهر طريقة الحل
تجربة تجربة مليكان
في هذه المحاكاة هي نسخة مبسطة من تجربة قام بها روبرت مليكان ، برش قطرات زيت متأينة قليلاً في مجال كهربائي وتم ملاحظة القطرات وتم تغير الجهد حتى تصبح القطرة متزنة وتكون القوة الكهربائية تعادل وزن القطرة
من خلال التجربة التالية أجب عن الأسئلة
\[ ..................... \] اضغط هنا تظهر طريقة الحل
قطرة الزيت المشحونة بشحنة موجبة ما هو سبب اتجاه حركتها نحو الارض
\[ ...................... \] اضغط هنا تظهر طريقة الحل
عند دخول القطرة الصندوق المشحون
حدد اتجاه المجال الكهربائي
وما هي القوى المتأثرة بها
\[ ..................... \] اضغط هنا تظهر طريقة الحل
ما هي العلاقة التي يتم من خلالها حساب شدة المجال داخل الصندوق
\[ ...................... \] اضغط هنا تظهر طريقة الحل
غير ملكان شدة المجال الكهربائي حتى أصبحت القطرة متزنة استنتج العلاقة التي يتم من خلالها حساب شحنة القطرة
حوار بين مدرس الفيزياء وطالب
الطالب
مدرس الفيزياء
على السطح الخارجي للموصل
عند شحن موصل اين تتوضع الشحنات
لا تتحرك لعدم وجود مجال على السطح المجال الكهربائي عمودي على السطح
هل تتحرك الشحنات على سطح الموصل ولماذا
لا توجد شحنات نتيجة قوة التنافر بين الشحنات وتتباعد وابعد مكان هو السطح الخارجي
لو كان الموصل أجوف هل توجد شحنات على السطح
الداخلي ولماذا
؟
تتجمع الشحنات على الرأس المدبب لعدم امكانية تباعد الشحنات
لو كان الموصل ذو راس مدبب هل يكون توزع الشحنات
بشكل منتظم ولماذا
؟
سعة مكثف
سعة مكثف
سعة مكثف :وهي مقدرة المكثف على استيعاب الشحن
قد يكون المكثف غير مشحون ومع ذلك نقول أن للمكثف سعة
في هذه المحاكاة
توضح طريقة شحن المكثف بوساطة بطارية والعلاقة بين فرق الجهد بين طرفي المكثف وشحنة المكثف
أكمل بيانات الجدول التالي من خلال التجربة
سعة المكثف
حساب سعة المكثف
الشحنة (nC)
فرق الجهد (V)
السعة (nF)
السعة من خلال ميل الخط البياني بين الجهد والشحنة
احسب ميل الخط البياني ماذا تستنتج من خلال التجربة السابقة
\[.......................................................\]
\[.......................................................\] \[.......................................................\]
🧮 Calculator
🗑️
✏️ قلم
المجال الكهربائي |
اضغط هنا تظهر نواتج التعلم
Click here to view the learning outcomes
|
لماذا تبتعد وحدة الشحن الموجبة عن الشحنة الموجبة
|
|
يوجد حول الشحن الكهربائية مجال كهربائي
|
نضع شحنة اختبار صغيرة وموجبة
عند النقطة المطلوب حساب المجال عندها
نحسب القوة الكهربائية المؤثرة على شحنة الاختبار \[F_e=\frac{K.Q.q}{r^2}\]
فيكون المجال الكهربائي مقدار القوة الكهربائية المؤثرة على شحنة الإختبار مقسوما على شحنة الإختبار عند تلك النقطة \[E=\frac{F_e}{q}= \frac{\frac{K.Q.q}{r^2}}{q}=\frac{K.Q}{r^2} \]
ويقدر بوحدة نيوتن / كولوم
1. يتم تحديد شحنة المصدر (موجبة أو سالبة) باستخدام الأزرار أدناه 2. انقر على لوحة الرسم لوضع شحنة الاختبار (سيتم سؤالك عن نوعها) 3. سيظهر اتجاه القوة المؤثرة على شحنة الاختبار واتجاه المجال الكهربائي 4. إذا كانت شحنة الاختبار موجبة، فإن اتجاه المجال بنفس اتجاه القوة 5. إذا كانت شحنة الاختبار سالبة، فإن اتجاه المجال عكس اتجاه القوة خطوط المجال الكهربائي هي خطوط وهمية تستخدم لتمثيل المجال الكهربائي حول الشحنات. لشحنة موجبة: خطوط المجال تخرج من الشحنة في جميع الاتجاهات (خارجة من الشحنة). لشحنة سالبة: خطوط المجال تدخل إلى الشحنة من جميع الاتجاهات (داخلة على الشحنة).
أحد وحدات القياس التالية تكافئ وحدة قياس المجال الكهربائي أختر الإجابة الصحيحة
مجال كهربائي شدته \[E=500\frac{N}{C}\]وضع إلكترون داخل المجال
فإن القوة الكهربائية المؤثرة على الإلكترون تعادل
\[q_e=1.6×10^{-19}C\]
أختر الإجابة الصحيحة هي خطوط وهمية تخرج من الشحنات الموجبة وتدخل في الشحنات السالبة
ماذا يحدث لطاقة الوضع لكرة عندما نرفع الكرة عن سطح الأرض
الكرة كلما اقتربت من سطح الأرض تقل طاقة الوضع الجذبية فهي غير قادرة على العودة إلى موقعها
التغير في طاقة الوضع الكهربائية اتجاه حركة الشحنة نوع الشحنة \[...........\] بإتجاه المجال موجبة \[...........\] عكس المجال موجبة \[...........\] بإتجاه المجال سالبة \[...........\] عكس المجال سالبة التغير في طاقة الوضع الكهربائية اتجاه حركة الشحنة نوع الشحنة تنقص بإتجاه المجال موجبة تزداد عكس المجال موجبة تزداد بإتجاه المجال سالبة تنقص عكس المجال سالبة هو عبارة عن جهد النقطة النهائية مطروح منها جهد النقطة البدائية
عندما يطلب أحسب فرق الجهد بين النقطتين
\[A,B\]
ينم حسابها بالشكل التالي \[ ∆ 𝑉_{𝐴𝐵}=𝑉_B - 𝑉_A\]
والجهد عند نقطة هو عبارة عن طاقة الوضع التي تختزنها وحدة الشحن عند تلك النقطة أي عندما يطلب حساب الجهد عند نقطة داخل مجال كهربائي نضع شحنة اختبار عند تلك النقطة ونحدد طاقة الوضع الكهربائية التي تختزنها شحنة الاختبار عند تلك النقطة ونقسم على شحنة الاختبار
\[∆ 𝑉_{𝐴𝐵}=\frac{PE_B}{q}-\frac{PE_A}{q}=\frac{∆PE_{AB}}{q}\]
\[∆PE_{AB}= W_{A→B} \] هنا الشغل المبذول في تحيك الشحنة من نقطة البداية إلى نقطة النهاية بوساطة قوة خارجية
لو تم استخدام قوة داخلية في بذل الشغل نضيف للعلاقة السابقة إشارة سالب حتى تتحقق المساواة
\[ ∆ 𝑉_{𝐴𝐵}= \frac{ W_{A→B}}{q}\]
في الشكل أدناه متى فرق الجهد
\[∆𝑉_{AB}\]
موجب أم سالب أم معدوم
للإجابة نضع شحنة اختبار موجبة أو سالبة
عند نقطة البداية ويتم نقلها إلى نقطة النهاية
بوساطة قوة خارجية
التي هي معاكسة للقوة الداخلية فإذا كانت القوة الخارجية باتجاه الإزاحة فإن
الشغل المبذول موجب أي أكبر من الصفر
وإذا كانت القوة الخارجية عكس الإزاحة فإن
الشغل المبذول سالب أي أصغر من الصفر وإذا كانت القوة عمودية على الإزاحة فإن الشغل معدوم ثم نطبق العلاقة
مع الأخذ بعين الاعتبار نوع شحنة الاختبار
\[ ∆ 𝑉_{𝐴𝐵}= \frac{ W_{A→B}}{q}\]يكون فرق الجهد موجب
عندما \[ ∆ 𝑉_{𝐴𝐵}>0\] يكون فرق الجهد سالب
عندما \[ ∆ 𝑉_{𝐴𝐵}<0\]
يكون فرق الجهد معدوم
عندما \[ ∆ 𝑉_{𝐴𝐵}=0\]
أي من الأشكال أدناه يمثل مجال منتظم وايهما يمثل مجال غير منتظم
من صفات المجال المنتظم هو مجال ثابت المقدار والاتجاه عند جميع النقاط خطوطه مستقيمة متوازية تبعد نفس البعد عن بعضها البعض
ثلاث نقاط داخل مجال منتظم كما في الشكل أدناه أحد الخطوط تمثل الشكل الصحيح لخطوط المجال المنتظم علما بأن \[ V_A=8V , V_B=6V , V_C=8V \] أختر الإجابة الصحيحة
في الشكل أدناه مجال كهربائي منتظم شدته
\[E=1000\frac{N}{C}\] فإن فرق الجهد بين النقطتين \[∆𝑉_{𝑎 𝑑} \] أختر الإجابة الصحيحة
تجربة تجربة مليكان
في هذه المحاكاة هي نسخة مبسطة من تجربة قام بها روبرت مليكان ، برش قطرات زيت متأينة قليلاً في مجال كهربائي وتم ملاحظة القطرات وتم تغير الجهد حتى تصبح القطرة متزنة وتكون القوة الكهربائية تعادل وزن القطرة
\[ ..................... \] قطرة الزيت المشحونة بشحنة موجبة ما هو سبب اتجاه حركتها نحو الارض \[ ...................... \] عند دخول القطرة الصندوق المشحون
حدد اتجاه المجال الكهربائي
وما هي القوى المتأثرة بها
\[ ..................... \] ما هي العلاقة التي يتم من خلالها حساب شدة المجال داخل الصندوق
\[ ...................... \] غير ملكان شدة المجال الكهربائي حتى أصبحت القطرة متزنة استنتج العلاقة التي يتم من خلالها حساب شحنة القطرة
حوار بين مدرس الفيزياء وطالب الطالب
مدرس الفيزياء
سعة مكثف :وهي مقدرة المكثف على استيعاب الشحن
قد يكون المكثف غير مشحون ومع ذلك نقول أن للمكثف سعة
في هذه المحاكاة
احسب ميل الخط البياني ماذا تستنتج من خلال التجربة السابقة
\[.......................................................\]
\[.......................................................\] \[.......................................................\]
تحديد الاتجاه هناك طريقتتين
الطريقة الأولى
:نضع شحنة أختبار عند النقطة المطلوب تحديد الاتجاه عندها وحسب قواعد المتجهات حاصل ضرب عدد في متجه
فإذا تم وضع شحنة موجبة فإن اتجاه المجال بنفس اتجاه القوة وإذا كانت شحنة الأختبار سالبة فإن اتجاه المجال عكس اتجاه القوة الكهربائية
تجربة تفاعلية لتحديد اتجاه المجال الكهربائي
شرح التجربة:
الطريقة الثانية : من خلال رسم خطوط المجال لشحنة موجبة ولشحنة سالبة
خطوط المجال لشحنة موجبة خارجة من الشحنة
خطوط المجال لشحنة سالبة داخلة على الشحنة
تجربة خطوط المجال الكهربائي
شرح التجربة
شحنة موجبة (+)
شحنة سالبة (-)
المجال الكهربائي
في هذه المحاكاة نضع شحنة إختبار داخل منطقة المجال ويتم معرفة اتجاه القوة المؤثرة على شحنة الإختبار
ومن خلال القوة وشحنة الأخنبار نحدد اتجاه المجال الكهربائي
اضغط هنا تظهر طريقة الحل
اضغط هنا تظهر طريقة الحل
تخطيط االمجال الكهربائي
صفات خطوط المجال الكهربائي
تناسب كثافة خطوط المجال طردياً مع مقدار الشحنة الكهربائية
اتجاه المجال عن أي نقطة هو المماس لخط المجال عند تلك النقطة
خطوط المجال الكهربائي لا تتقاطع
يوجد نوعين من المجال الكهربائي
مجال منتظم وهو مجال ثايت المقدار والاتجاه عند جميع النقاط خطوطه مستيمة متوازية
مجال غير منتظم وهو مجال غير ثابت المقدار أو الاتجاه أو كلاهما معا
تطبيقات المجالات الكهربائية
اضغط هنا تظهر نواتج التعلم
ماذا يحدث لطاقة الوضع الكهربائية لشحنة موجبة عندما يتم تحريكها
باتجاه المجال
ماذا يحدث لطاقة الوضع الكهربائية لشحنة
سالبة عندما يتم تحريكها بعكس اتجاه المجال
ماذا يحدث لطاقة الوضع الكهربائية لشحنة سالبة عندما يتم تحريكها
باتجاه المجال
ماذا يحدث لطاقة الوضع الكهربائية لشحنة
موجبة عندما يتم تحريكها بعكس اتجاه المجال
عندما نحرك شحنة موجبة باتجاه المجال تقل طاقة الوضع الكهربائية فهي غير قادرة على العودة إلى موقعها
عندما نحرك شحنة موجبة عكس اتجاه المجال تزداد طاقة الوضع الكهربائية فهي قادرة على العودة إلى موقعها دون تأثير قوى خارجية
عندما نحرك شحنة سالبة باتجاه المجال تزداد طاقة الوضع الكهربائية فهي قادرة على العودة إلى موقعها
عندما نحرك شحنة سالبة عكس اتجاه المجال تقل طاقة الوضع الكهربائية فهي غير قادرة على العودة إلى موقعها دون تأثير قوى خارجية
أكمل بيانات الجدول التالي
الحل الكامل:
تجربة قياس الجهد الكهربائي لشحنة نقطية
قم بإختيار نوع الشحنة المولدة للمجال حرك مقياس الجهد إلى الموقع المطلوب قياس جهده
غير الموقع وانظرإلى القياس مره أخرى وحدد الفرق
قم بقياس الجهد للنقاط التي لها نفس البعد عن الشحنة
ماذا تستنتج
..................................................................
قم بقياس الجهد لعدد من النقاط بإتجاه المجال ماذا تستنتج
..................................................................
اضغط هنا تظهر النتائج المطلوبة
قياس فرق الجهد بين نقطتين في مجال منتظم
تجربة قياس فرق الجهد بين لوحي مكثف مجال منتظم
فرق الجهد يعادل
\[∆𝑉=1.5 \;\;V \Rightarrow\;\;V^+=1.5 \;\;V\;\;\;,\;\;\;V^-=0V\]
عند قياس فرق الجهد بين لوح المكثف السالب والنقطة
\[A\]\[∆𝑉=1 \;\;V \Rightarrow\;\;V_A^+=1 \;\;V\;\;\;,\;\;\;V^-=0V\] عند قياس فرق الجهد بين لوح المكثف السالب والنقطة
\[B\]\[∆𝑉=0.5 \;\;V \Rightarrow\;\;V_B^+=0.5 \;\;V\;\;\;,\;\;\;V^-=0V\] عند قياس فرق الجهد بين لوح المكثف السالب والنقطة
\[C\]\[∆𝑉=0.5 \;\;V \Rightarrow\;\;V_C^+=0.5 \;\;V\;\;\;,\;\;\;V^-=0V\]
اضغط هنا تظهر النتائج المطلوبة
يعطى فرق الجهد في مجال كهربائي منتظم بالعلاقة \[ ∆V_{AB}= E . d \]
\[E\] قوة المجال الكهربائي \[d=0.3m \] الازاحة الموازية لخطوط المجال
اضغط هنا تظهر طريقة الحل
تعادل
اضغط هنا تظهر طريقة الحل
من خلال التجربة التالية أجب عن الأسئلة
اضغط هنا تظهر طريقة الحل
اضغط هنا تظهر طريقة الحل
اضغط هنا تظهر طريقة الحل
اضغط هنا تظهر طريقة الحل
عند شحن موصل اين تتوضع الشحنات
هل تتحرك الشحنات على سطح الموصل ولماذا
لو كان الموصل أجوف هل توجد شحنات على السطح
الداخلي ولماذا
؟
لو كان الموصل ذو راس مدبب هل يكون توزع الشحنات
بشكل منتظم ولماذا
؟
سعة مكثف
سعة مكثف
توضح طريقة شحن المكثف بوساطة بطارية والعلاقة بين فرق الجهد بين طرفي المكثف وشحنة المكثف
أكمل بيانات الجدول التالي من خلال التجربة
حساب سعة المكثف
الشحنة (nC)
فرق الجهد (V)
السعة (nF)
السعة من خلال ميل الخط البياني بين الجهد والشحنة
اضغط هنا تظهر طريقة الحل
No comments:
Post a Comment
