1

يتولد تيار كهربائي حثي في الحلقة بالاتجاه المبين في الشكل أدناه مع عقارب الساعة عند تحريك الحلقة باتجاه المحور

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

الموجب X

---

السالب X

---

الموجب Y

---

السالب Y

---

الأختيار الصحيح

2

عند تحريك المغناطيس المستقيم بالاتجاه المبين في الشكل المجاور ، فإن اتجاه التيار الحثي المتولد في
( A) الملف
( B ) و الملف
والذي يعبر من خلال الجلفانوميتر على الترتيب

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

Y إلى X من B في الملف , D إلى C من A في الملف

---

X إلى Y من B في الملف , D إلى C من A في الملف

---

Y إلى X من B في الملف , C إلى D من A في الملف

---

X إلى Y من B في الملف , C إلى D من A في الملف

---

الأختيار الصحيح

3

أحد الملفات التالية يتولد بها تيار مستحث مع عقارب الساعة وانت تنظر من الأعلى للملف

تحريك المغناطيس بعيدا عن الحلقة \[C\]

تحريك المغناطيس باتجاه الحلقة \[A\]

تقريب الحلقة عن سلك يمر به تيار \[D\]

ابعاد الحلقة عن سلك يمر به تيار \[B\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

الإجابة A

---

الإجابة B

---

الإجابة C

---

الإجابة D

---

الأختيار الصحيح

4

ملف على شكل مربع مساحة سطحه
0.2 m²
وضع داخل مجال منتظم شدته
0.3 T
وكانت الزاوية بين المجال وسطح الحلقة
60⁰
فإن التدفق المغناطيسي يعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

0.03 T.m²

---

0.052 T.m²

---

0.015 T.m²

---

0.06 T.m²

---

الأختيار الصحيح

5

(A ) حلقة على شكل مربع تم إدخالها في منطقة مجال منتظم كما في الشكل
بحيث كانت الزاوية بين المجال والعمود على السطح 20 درجة وتم حساب التدقف المغناطيسي فكانت قيمتة
0.5 T.m²
( B ) تم تعديل وضع الحلقة فأصبح المجال المغناطيسي عمودي على السطح كما في الشكل
فإن قيمة التدفق المغناطيس عندها يصبح

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

0.53 T.m²

---

0.6 T.m²

---

0.0 T.m²

---

0.65 T.m²

---

الأختيار الصحيح

6

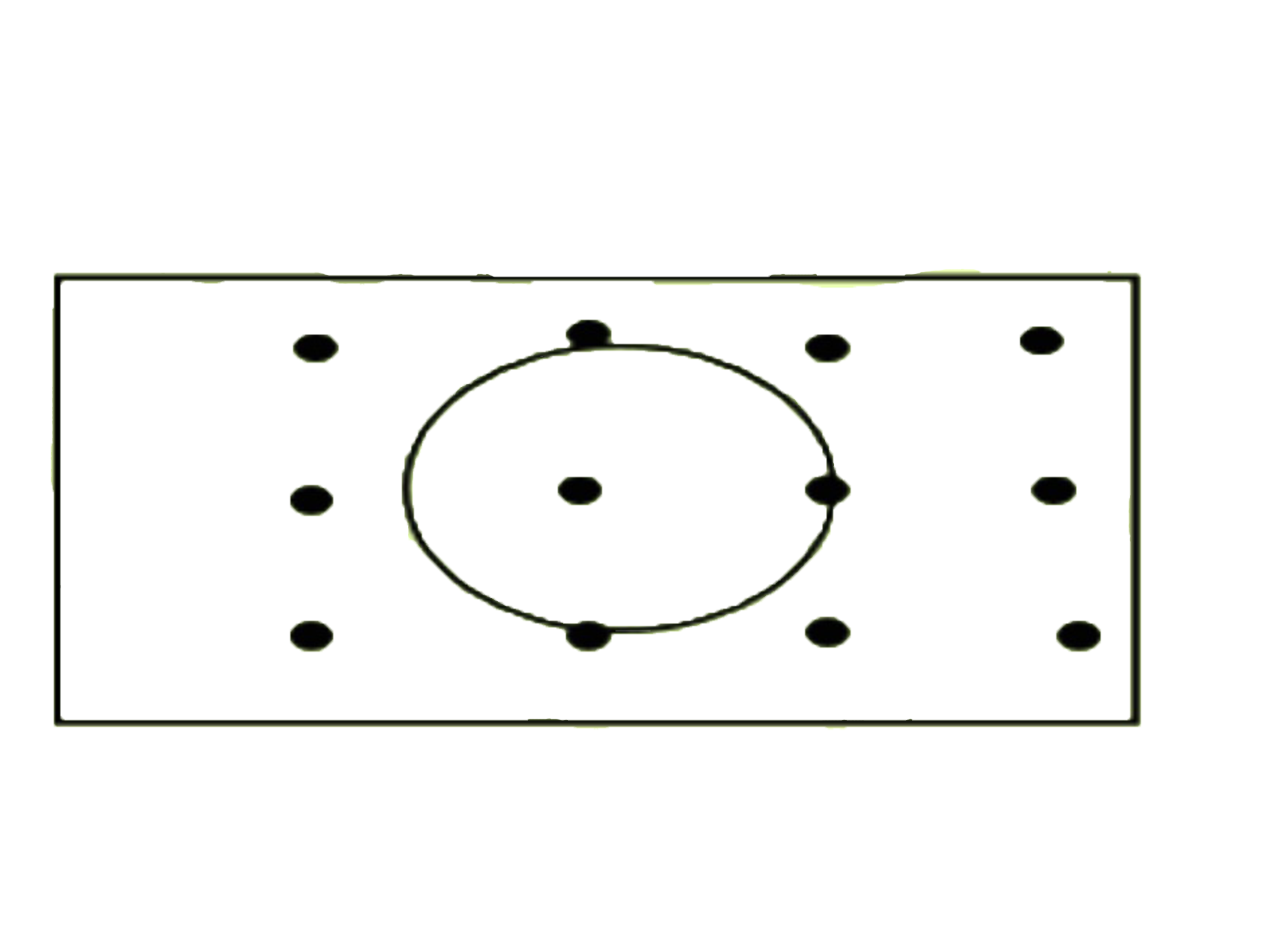

حلقة مرنه وضعت داخل مجال مغناطيسي منتظم كما في الشكل فإنه بالإمكان توليد تيار مستحث في في الحلقة مع عقارب الساعة عند

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

تحريك الحلقة داخل المجال

---

توسيع الحلقة

---

اخراج الحلقة من المجال

---

تدويرها بشكل يوازي الصفحة

---

الأختيار الصحيح

7

حلقة دائرية نصف قطرها
0.2 m
وضعت بشكل عمودي على مجال مغناطيسي متغير حسب الدالة
B= 0.3 t³ +2t
فإن مقدار فرق الجهد المستحث في الحلقة عند الثانية الثالثة تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

- 1.27 V

---

- 2.08 V

---

- 3.16 V

---

- 1.38 V

---

الأختيار الصحيح

8

? حلقة مرنة متغيرت المساحة تتعرض لمجال معناطيسي شدتة
0.5 × 10^–4 T
وبشكل عمودي على مساحة السطح فإذا زادت مساحة سطحها بما يعادل
0.1 m²
خلال زمن قدرة
0.4 s
فإن معدل فرق الجهد المستحث في الحلقة يعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

1.11x10^–5 v

---

4.35x10^–5 v

---

1.25x10^–5 v

---

2.24x10^–5 v

---

الأختيار الصحيح

9

حلقة قابلة للدوران حول محورها مساحة سطحها
0.1 m²
موضوعة في مجال مغناطيسي منتظم شدتة
0.2 T
وبشكل سطحها يوازي المجال بدأت بالدوران حول محورها بفعل قوة خلرجية وبسرعة زاوية قدرها
5 Rad /s
فإن فرق الجهد المستحث في الثانية الرابعة تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

∆𝑉𝑖𝑛𝑑 = 0.09 V

---

∆𝑉𝑖𝑛𝑑 = 0.05 V

---

∆𝑉𝑖𝑛𝑑 = 0.06 V

---

∆𝑉𝑖𝑛𝑑 = 0.02 V

---

الأختيار الصحيح

10

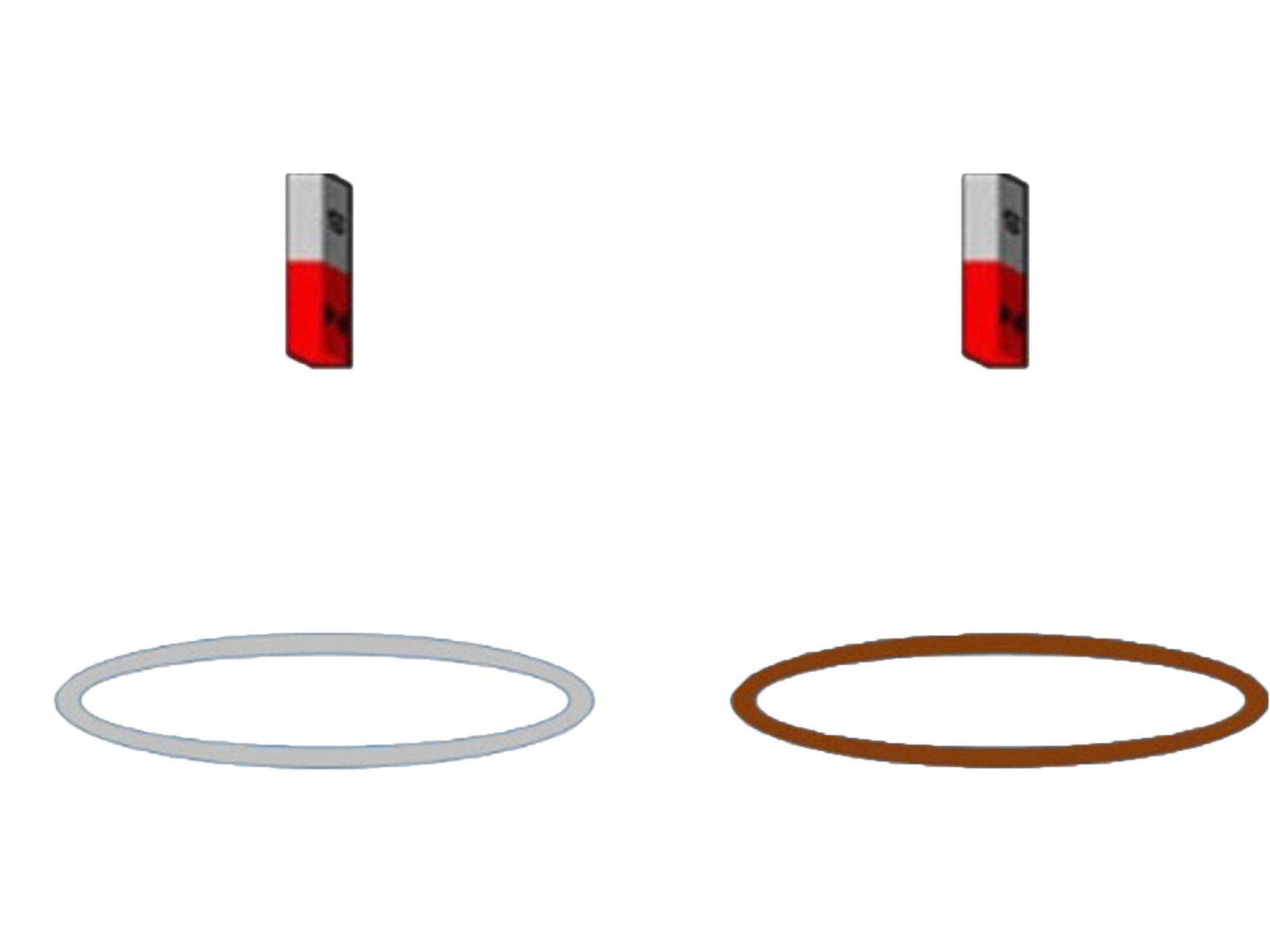

حلقتين إحداهما مصنوعة من الخشب والثانية مصنوعة من الألمنيوم تم وضعهما على الأرض كما في الشكل ترك مغناطيسين بشكل رأسي من نفس الارتفاع ليسقط كلاهما بشكل حر فإن احد الإجابات التالية صحيحة ( بإهمال مقاومة الهواء )

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

كلا المغناطيسين يصلان إلى الأرض بنفس اللحظة

---

المغناطيس الساقط على حلقة الألمنيوم يصل أولا

---

المغناطيس الساقط على حلقة الخشب يصل أولا

---

لا يمكن أن نحدد حتى نعرف كتلة المغناطيسات الساقطة

---

الأختيار الصحيح

11

تم تحريك مغناطيس بسرعة باتجاه ملف لولبي ثابت متصل بجلفانوميتر مما أدى إلى تولد فرق جهد مستحث وتيار مستحث إذا تم مضاعفة سرعة اقتراب المغناطيس من الملف فإن أحد الإجابات التالية غير صحيحة

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

يزداد التدفق على الملف

---

يزداد فرق الجهد المستحث

---

يزداد شدة التيار المستحث

---

يزداد الانحراف للجلفانوميتر

---

الأختيار الصحيح

12

ملف لولبي مساحة مقطعة
0.2 m²
هوائي وعدد لفاته 50 لفة وطولة
10 Cm
(3A )يمر به تيار شدته
فإن التدفق الذي يجتاز سطح الملف

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

6.0 X10^-4 T.m ²

---

1.5 X10^-3 T.m ²

---

3.77X10^-4 T.m ²

---

3.0 X10^-2 T.m ²

---

الأختيار الصحيح

13

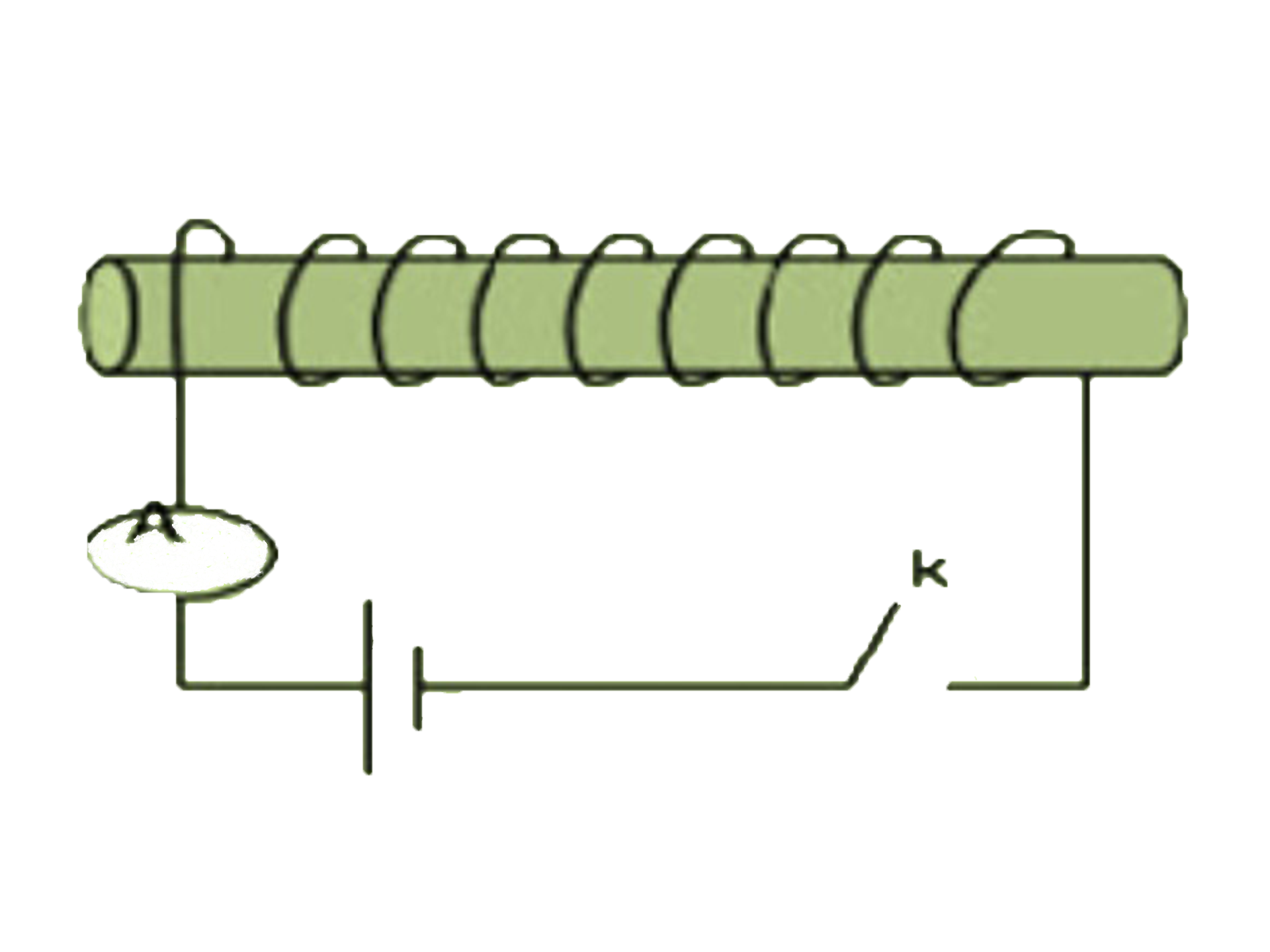

( 0.1H ) ملف لولبي معامل حثه الذاتي
( 2A ) متصل ببطارية ويمر به تيار شدته
( 0.15 S ) تم عكس اتجاه التيار خلال مدة زمنيه مقدرها
فإنه يتولد قوة محركة مستحثه في الملف مقدارها

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

∆𝑉𝑖𝑛𝑑 = 0.0 V

---

∆𝑉𝑖𝑛𝑑 = 1.3 V

---

∆𝑉𝑖𝑛𝑑 = - 1.9 V

---

∆𝑉𝑖𝑛𝑑 =2.7 V

---

الأختيار الصحيح

14

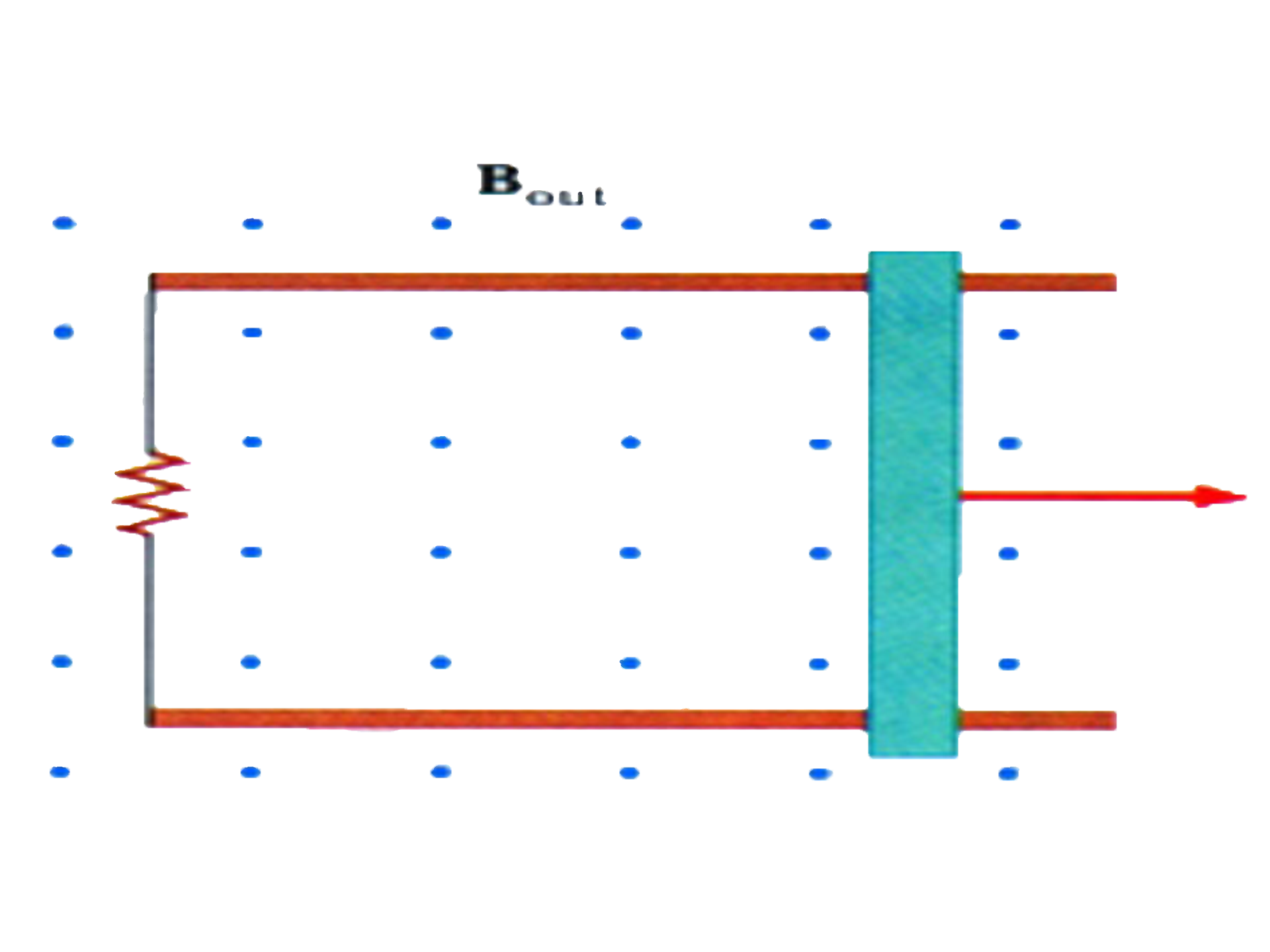

( 0.2 m ) سلك موصل طوله
تم تحريكه بشكل يقطع خطوط المجال المغناطيسي وبسرعة عمودية على المجال مقدارها
20 m/S
على سكة بدون احتكاك ومتصلة بمقاومة مقدارها
5 Ω
( 0.2 T ) فإذا كان شدة المجال المغناطيسي يعادل
فإن شدة التيار المار المستحث في المقاومة تساوي

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

i= 0.48 A

---

i= 0.16 A

---

i= 1 A

---

i= 0.3 A

---

الأختيار الصحيح

15

طائرة مروحية طول مراوحها المصنوعة من الألمنيوم
8 m
تطير بشكل أفقي فوق دولة الإمارات العربية المتحدة في منطقة مجال مغناطيسي شدتة
0.4 × 10^–4 T
وتدور بسرعة زاوية قدرها
200 rad / s
فإن فرق الجهد المستحث المتولد من المحور إلى نهاية المروحة يعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

∆𝑉𝑖𝑛𝑑 = 0.254 V

---

∆𝑉𝑖𝑛𝑑 = 0.064 V

---

∆𝑉𝑖𝑛𝑑 = 0.032 v

---

∆𝑉𝑖𝑛𝑑 = 0.128 V

---

الأختيار الصحيح

16

(L ) سلك موصل طولة
( W )تم تثبت أحد أطرافة وترك الطرف الأخر يدور بحركة دائرية منتظمة وبسرعة زاوية قدرها
( B ) بحيث يقطع السلك خطوط المجال المنتظم
بشكل عمودي على طول السلك فإن العلاقة المعبرة عن فرق الجهد المستحث

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

\[∆𝑉_{𝑖𝑛𝑑} = B . W .\frac{L}{2}\]

---

\[∆𝑉_{𝑖𝑛𝑑} = B . W .L\]

---

\[∆𝑉_{𝑖𝑛𝑑} = B . W .\frac{L^2}{2}\]

---

\[∆𝑉_{𝑖𝑛𝑑} = B . W .\frac{3L^2}{4}\]

---

أختر الإجابة

17

ملف يدور في مجال مغناطيسي وبشكل محور الدوران عمودي على المجال عدد لفاته 30 لفة تم رسم العلاقة بين فرق الجهد المستحث والزمن فنتج الخط البياني التالي فإن التدفق المغناطيسي الذي يجتاز لفة في الثانية الرابعة

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

- 0.054 T.m ²

---

- 0.085 T.m ²

---

0.0

---

0.24 T.m ²

---

الأختيار الصحيح

18

( L ) ملف معامل حثه الذاتي
يتغير فيه التيار بمرور الزمن وفقا للمخطط التالي

أحد الخطوط البيانية تمثل فرق الجهد المستحث بمرور الزمن للملف

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

19

ملف يحتوي على 30 لفة الخط البياني التالي
يبين العلاقة بين تغير التدفق المغناطيسي على الملف والزمن
بالاستعانة بالخط البياني أدناه فإن معدل فرق الجهد المستحث في الملف في المرحلة \[C\Rightarrow D\] تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

∆𝑉(𝑖𝑛𝑑) = 1.2 V

---

∆𝑉(𝑖𝑛𝑑) = 0.8 V

---

∆𝑉(𝑖𝑛𝑑) =- 1.2 V

---

∆𝑉(𝑖𝑛𝑑) =- 0.8 V

---

أختر الإجابة

20.

أحد وحدات القياس تعادل وحدة القياس هنري
H

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

\[\frac{Kg.m}{A.S}\]

---

\[\frac{Kg.m^2}{A^2.S^2}\]

---

\[\frac{Kg.m^2}{A.S^2}\]

---

\[\frac{Kg.m^2}{A^2.S}\]

---

الأختيار الصحيح

21

ملف يتكون من 20 لفة معامل حثة الذاتي
0.4 H
تم إقتطاع 8 لفات من الملف فإن معامل حثها الذاتي يعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

0.32 H

---

0.22 H

---

0.24 H

---

0.16 H

---

الأختيار الصحيح

22

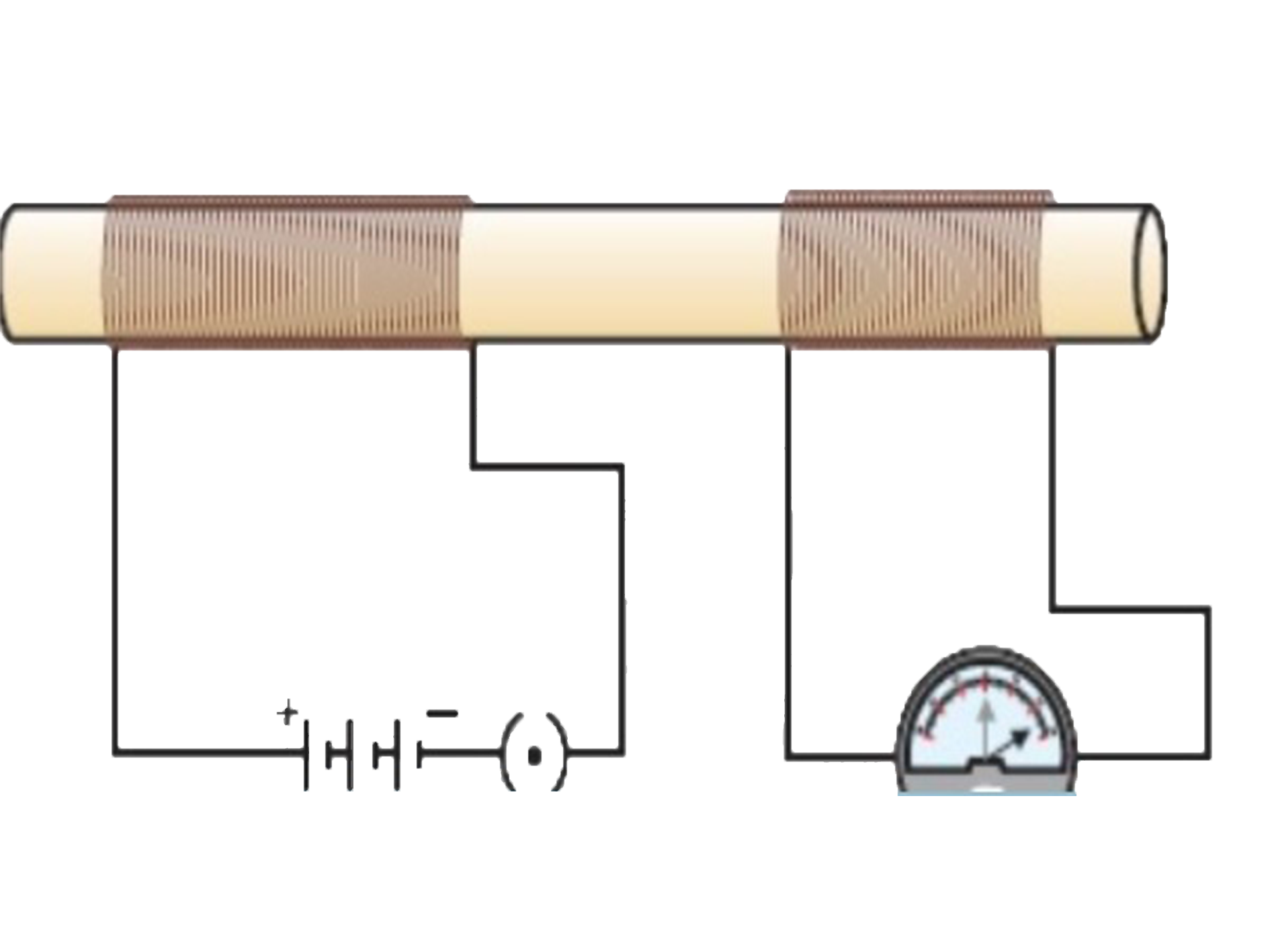

(s ) ملف ابتدائي عدد لفاته 30 لفات ومتصل ببطارية تم وصل المفتاح
فأصبحت شدة التيار المار في الملف الأبتدائي
3A
(0.1S ) بعد زمن قدره
(0.2 H ) وكان الحث المتبادل
فإذا علمت أن عدد لفات الملف الثانوي نصف عدد لفات الملف الابتدائي فإن معدل تغير التدفق في الملف الثانوي يعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

0.4 V

---

0.15 V

---

0.6 V

---

0.3 V

---

الأختيار الصحيح

23

( 0.2 m ) ملف لولبي طويل طوله
وعدد لفاته 60 لفة ويمر به تيار بمعدل ثابت
(0.1 m ² ) ومساحة مقطعه
( 0.05 m ) تم لف سلك حولة ملف قصير عدد لفاته 6 لفات وطوله
(0.15 m ² ) ومساحة مقطعه
فإن معامل الحث المتبادل بين الملفين يعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

5.32 X10^-4 H

---

2.26 X10^-4 H

---

6.32 X10^-4 H

---

1.45 X10^-4H

---

الأختيار الصحيح

24

( 0.05 H )ملف معامل حثه الذاتي
( 10 Ω )متصل بمقاوم على التوالي
وتم وصلهما ببطارية كما في الشكل أدناه فإن الثابت الزمني

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

𝜏=0.5 S

---

𝜏=2 S

---

𝜏=200 S

---

𝜏=0.005 S

---

الأختيار الصحيح

25

( 0.05 H )ملف معامل حثه الذاتي
( 1 Ω )متصل بمقاوم على التوالي
( 2 V ) وتم وصلهما ببطارية فرق جهدها
كما في الشكل أدناه
( 0.04 S ) فإن شدة التيار بعد زمن قدره
تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

𝑖(𝑡)=2 A

---

𝑖(𝑡)=1.1 A

---

𝑖(𝑡)=1.5 A

---

𝑖(𝑡)=1.7 A

---

أختر الإجابة

26

(4 H )ملف معامل حثه الذاتي
( 10 Ω )متصل بمقاوم على التوالي
( 24 V ) وتم وصلهما ببطارية فرق جهدها
كما في الشكل أدناه
( 50% ) فإن الزمن الازم كي يصل التيار إلى
من شدة التيار بعد مرور زمن طويل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

t=0.56 s

---

t=0.28 s

---

t=0.4 s

---

t=1.2 s

---

أختر الإجابة

27

(10 Cm )ملف لولبي هوائي طوله
(4 Cm )وقطره
ويحتوي على 200 لفة
( 0.285 j )ويختزن طاقة مغناطيسية مقدارها
فإن شدة التيار المار فيه تعادل \[𝜇_0=4𝜋×10^{-7}H/m\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

I=30 A

---

I=25 A

---

I=20 A

---

I=15 A

---

أختر الإجابة

28

(12 Cm )ملف لولبي هوائي طوله
ويحتوي على 100 لفة
( 15 A )و يمر خلال لفاته تيار مقداره
فإن كثافة الطاقة المختزنة في وحدة الحجم تعادل \[𝜇_0=4𝜋×10^{-7}H/m\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

uB=42.3 j/m³

---

uB=66.4 j/m³

---

uB=74.8 j/m³

---

uB=98.2 j/m³

---

الأختيار الصحيح

29

في دائرة محث مكثف يتم شحن المكثف بوساطة بطارية ويتم وصلة بمحث نقي عندما يكون التيار في الدائرة بأعظم قيمة فإن

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

المكثف مكتمل الشحن

---

الملف يختزن طاقة والمكثف يختزن طاقة

---

الطاقة المغناطيسية بأعظم قيمة

---

الطاقة الكهربائية بأعظم قيمة

---

الأختيار الصحيح

30

في دائرة الأهتزاز مكثف سعته
6 n𝐹
تم شحنة يوساطة بطارية بشحنة مقدرها
3 𝜇c
وتم وصلة بملف معامل حثة الذاتي
0.2 H
أحد القيم التالية لا يمكن أن تكون شدة التيار المار في الدائرة

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

i = 0.092 A

---

i = 0.082 A

---

i = - 0.042 A

---

i = - 0.02 A

---

الأختيار الصحيح

31

في دائرة مكثف محث خلال دورة واحدة تتساوى الطاقة الكهربائية والطاقة المغناطيسية
\[\frac{1}{2}\frac{q^2}{c}=\frac{1}{2}L.i^2\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

مرة واحدة

---

مرتين

---

ثلاث مرات

---

أربع مرات

---

الأختيار الصحيح

32

دائرة تيار متردد متصلة بمصدر قوة دافعة متغيرة مع الزمن معادلة جهد المصدر \[V(t) = 210 Sin (60 𝜋 t ) \]تم وصل المصدر بمقاوم أومي مقداره \[R=20 Ω \]فإن معادلة التيار المتردد المعبرة عن هذه الدائرة

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

𝐼(t) = 10.5 Sin (60𝜋 t+ 𝜋/2 )

---

𝐼(t) = 14.7 Sin (60𝜋 t -𝜋/2)

---

𝐼(t) = 10.5 Sin (60𝜋 t )

---

𝐼(t) = 14.7 Sin (60𝜋 t +𝜋/2)

---

الأختيار الصحيح

33

في المحطات لنقل الطاقة يتم تركيب محولات للتقليل من الطاقة الضائعة
وعند وصول الطاقة للمدن يتم تركيب محولات حتى تناسب استخدامات المدن

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

عند المحطة رافعة للجهد والتيار و عند المدن خافضة للجهد والتيار

---

عند المحطة خافضة للجهد والتيار و عند المدن رافعة للجهد والتيار

---

عند المحطة رافعة للجهد خافضة للتيار و عند المدن خافضة للجهد رافعة للتيار

---

عند المحطة خافضة للجهد رافعة للتيار و عند المدن رافعة للجهد خافضة للتيار

---

الأختيار الصحيح

34

أربع محطات لنقل الطاقة تستخدم عند المحطة محولات مكتوب عليها
القدرة المرسلة والجهد المرسل
كما في الشكل أدناه وتستخدم نفس الأسلاك لنقل الطاقة أحد المحطات يحدث بها أقل فقد للطاقة

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

35

محول خافض للجهد عدد لفات ملفيه \[(6 ,12)\]
لفة تم وصله بمصدر تيار متردد فرق جهده الفعال \[110 V\]وتم وصل الطرف الأخر بمصباح فإن فرق الجهد الفعال الذي يصل للمصباح يعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

VS= 80 V

---

VS= 55 V

---

VS= 220V

---

VS= 12V

---

الأختيار الصحيح

36

شاحن مثالي للهاتف المحمول يحول التيار الكهربائي
230V من
5V إلى

( 3A) يحتاج الهاتف إلى تيار
عند الشحن. فإن التيار الفعال المطلوب من المصدر يعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

IP = 0.015 A

---

IP = 0.065 A

---

IP = 0.025 A

---

IP = 0.04 A

---

الأختيار الصحيح

37

أحد الاختيارات التالية تعبر عن شدة التيار والمقاومة الفعالة للملف الابتدائي في المحولات المثالية

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

38

أحد العلاقات التالية تعبر عن شدة التيار ويدعى تيار الإزاحة ويقدر بوحدة الأمبير

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

39

تم ارسال موجة راديوية إلى القمر الذي يبعد عن سطح الأرض مسافة قدرها
\[X=3.7 ×10^8 m \] فإن الزمن اللازم لعودتها إلى سطح الأرض يعادل
علما بأن سرعة الضوء تعادل \[C=3× 10^8 \frac{m}{s}\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

t= 2.46 s

---

t= 0.81 s

---

t=1.23 s

---

t= 1.62 s

---

أختر الإجابة

40

موجة كهرومغناطيسية معينة لها تردد أكبر من الضوء المرئي. الطول الموجي لهذه الموجة أطول من الطول الموجي للأشعة السينية.

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

موجة الأشعة تحت الحمراء

---

مايكرويف

---

موجة فوق بنفسجية

---

موجة جاما

---

أختر الإجابة

اكتب تعليقا واذا كان هناك خطأ اكتبه وحدد مكانه Write a comment, and if there is mistake, write and specify its location

No comments:

Post a Comment

Newer Post Older Post Home
