1

( 1 A ) الشكل التالي يوضح أقسام متساوية على أميتر حراري إذا كان المؤشر كما هو موضح عند قياس شدة تيار
(3 A ) فأين يكون المؤشر عند قياس

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

الأختيار الصحيح

2

أحد الإجابات التالية
لا تعتبر من صفات الاميتر الحراري

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

عدم تساوي أقسام التدريج في الأميتر

---

لا تتأثر القراءة بدرجة حرارة الوسط المحيط

---

يتحرك مؤشر الأميتر ببطء عند مرور التيار الكهربائي فيه

---

يقيس شدة التيار المستمر والقيمة الفعالة للتيار المتردد

---

الأختيار الصحيح

3

في دائرة تيار متردد تحتوي على عنصر واحد (مكثف متوازي الصفائح -مكثف اسطواني –ملف حثي -مقاوم أومي) تم زيادة تردد المصدر لوحظ أن أعظم قيمة للتيار المتردد لم تتغير فإن الدائرة تحتوي على

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

مكثف متوازي الصفائح

---

مكثف اسطواني

---

ملف حثي

---

مقاوم أومي

---

أختر الإجابة

4

دائرة تيار متردد متصلة بمصدر قوة دافعة متغيرة مع الزمن معادلة جهد المصدر \[V(t) = 210 Sin (60 𝜋 t ) \]تم وصل المصدر بمقاوم أومي مقداره \[R=20 Ω \]فإن معادلة التيار المتردد المعبرة عن هذه الدائرة

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

𝐼(t) = 10.5 Sin (60𝜋 t+ 𝜋/2 )

---

𝐼(t) = 14.7 Sin (60𝜋 t -𝜋/2)

---

𝐼(t) = 10.5 Sin (60𝜋 t )

---

𝐼(t) = 14.7 Sin (60𝜋 t +𝜋/2)

---

أختر الإجابة

5

عند أي تردد تصل مفاعلة ملف حثي معامل الحث الذاتي له
0.4 H
الى ممانعة قدرها
93 Ω

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

f = 35 HZ

---

f = 36 HZ

---

f = 37 HZ

---

f = 38 HZ

---

أختر الإجابة

6

دائرة تيار متردد تم مراقبة جهاز الأميتر و الفولتوميتر لوحظ أن التيار متأخر عن فرق الجهد في الطور بمقدار
\[𝜑=\frac{𝜋}{2}=90^0\]
فإن الدائرة تحتوي على

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

مقاوم أومي

---

ملف حثي نقي

---

مكثف سعوي

---

ليس أي من الأجهزة السابقة

---

أختر الإجابة

7

دائرة تيار متردد متصلة بمصدر قوة دافعة متغيرة مع الزمن معادلة التيار المتردد للمصدر
\[I(t) = 5.57 Sin (60 𝜋 t ) \]
تم وصل المصدر بملف معامل حثه الذاتي \[L=0.2 H \]
فإن معادلة فرق الجهد بين طرفي الملف المعبرة

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

V(t) = 210 Sin (60𝜋 t - 𝜋/2 )

---

V(t) =110 Sin (60𝜋 t + 𝜋/2 )

---

V(t) = 210 Sin (60𝜋 t + 𝜋/2 )

---

V(t) = 110 Sin (60𝜋 t - 𝜋/2 )

---

أختر الإجابة

8

في الشكل أدناه دائرة تتكون من أربع ملفات المفاعلة الحثية لكل ملف مسجلة على الشكل تم وصلهما على التوالي و التوازي بمصدر تيار متردد معادلته من الشكل \[I_t=7.07 .Sin(100 t)\] فإن فرق الجهد الأعظمي للمصدر يعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

𝑉𝑚= 110 V

---

𝑉𝑚= 77.77 V

---

𝑉𝑚= 55.56 V

---

𝑉𝑚= 90.5 V

---

الأختيار الصحيح

9

دائرة تيار متردد تحتوي على ملف حثي نقي تم تغير تردد المصدر وتم رسم الخط البياني بين التردد ومفاعلة الملف فنتج الخط البياني التالي فإن معامل الحث الذاتي للملف تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

L = 0.2 H

---

L = 0.4 H

---

L = 0.6 H

---

L = 0.8 H

---

أختر الإجابة

10

ملف حثي ومصباح تم وصلهما بمصدر تيار مستمر
ثم بمصدر تيار متردد وتم إدخال نواة من الحديد حتى تركت داخل الملف
كما في الشكل أدناه ماذا يطرآ على سطوع المصباح في كلا الدائرتين

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

في كلا الحالتين يزداد سطوع المصباح ولا يعود

---

في كلا الحالتين يزداد سطوع المصباح ولا يعود

---

في الشكل 1 يقل سطوع المصباح ويعود و في الشكل 2 يقل ولا يعود

---

في الشكل 2 يقل سطوع المصباح ويعود و في الشكل 1 يقل ولا يعود

---

أختر الإجابة

11

مكثف سعوي سعته
C= 4.0 × 10^–4F
متصلة بمصدر تيار متردد معادلة التيار المتردد من الشكل
I (t) = 5.57 sin (126t )
فإن أعظم فرق جهد بين طرفي المكثف تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

Vm=110 V

---

Vm =220 V

---

Vm=50 V

---

Vm= 150 V

---

أختر الإجابة

12

دائرة تيار متردد تحتوي على مكثف سعوي تم تغير تردد المصدر وتم رسم الخط البياني بين مقلوب التردد ومفاعلة المكثف فنتج الخط البياني التالي فإن سعة المكثف تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

C = 2 𝜇F

---

C = 3 𝜇F

---

C = 4 𝜇F

---

C = 5 𝜇F

---

أختر الإجابة

13

دائرة تيار متردد تحتوي على مكثف

تم تغير تردد المصدر أحد الخطوط البيانية تعبر عن العلاقة بين التردد الزاوي وشدة التيار

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

14

(C = = 40 𝜇F ) مكثف سعوي سعته
متصل بمصدر تيار متردد معادلة جهد المصدر
\[V_ c =210 Sin (60𝜋 t-90) \]
فإن معادلة التيار المتردد المعبرة عن هذه الدائرة

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

𝑖 (C ) =1.58 𝑆𝑖𝑛 (60𝜋 𝑡)

---

𝑖 (C ) =1.58 𝑆𝑖𝑛 (60𝜋 𝑡 + 𝜋/2)

---

𝑖 (C ) =2.25 𝑆𝑖𝑛 (60𝜋 𝑡 )

---

𝑖 (C ) =2.25 𝑆𝑖𝑛 (60𝜋 𝑡 + 𝜋/2)

---

أختر الإجابة

15

(RLC )في الشكل المجاور دائرة
متصلة بمصدر تيار متردد معادلة التيار الكلي
\[I(t) = 7.07 Sin (300 t ) \] ( L= 0.5 H )فإذا كان معامل الحث الذاتي للملف
( C= 5 𝜇F) وسعة المكثف
(150 Ω) ومقاومة مقدارها
فإن قيمة المعاوقة للدائرة تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

Z= 620 Ω

---

Z= 538 Ω

---

Z= 335 Ω

---

Z= 427 Ω

---

أختر الإجابة

16

(RLC )في الشكل المجاور دائرة
فإذا كان الجهد الأعظمي للمصدر \[V_m = 200 V \]والجهد الأعظميللمقاوم\[V_mR = 150 V \]والجهد االأعظمي للملف\[V_mL = 180 V \]فإن فرق الجهد الأعظمي بين طرفي المكثف يعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

VC =47.7 V

---

VC =93.2 V

---

VC =120 V

---

VC =253.2 V

---

أختر الإجابة

17

( LC )في الشكل المجاور دائرة
متصلة بمصدر تيار متردد معادلته \[V(t) = 110 Sin (300 t ±𝜃) \] فإذا كان معامل الحث الذاتي للملف \[L= 0.4 H \] وسعة المكثف \[ C= 9 𝜇F \] فإن قيمة المعاوقة للدائرة وفرق الطور بين الجهد والتيار تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

Z =250.4Ω
( 𝜋/2 ) والتيار يسبق الجهد بمقدار

---

Z =250.4Ω
( 𝜋/2 ) والجهد يسبق التيار بمقدار

---

Z=199.8 Ω
والجهد و التيار متفقان في الطور

---

Z =153.7Ω
( 𝜋/3 ) والتيار يسبق الجهد بمقدار

---

أختر الإجابة

18

أحد الدوائر التالية تكون زاوية الطور بين التيار والحهد أكبر ما يمكن مع العلم في اي دائرة دوما \[XC>XL \]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

19

ثلاث مصابيح متصلة كما في الشكل بمصدر تيار متردد وكان لها نفس السطوع تم زيادة تردد المصدر فإن احد الإجابات التالية تحدث

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

يزداد سطوع المصباح المتصل بالمكثف

---

يزداد سطوع المصباح المتصل بالملف

---

يزداد سطوع المصباح المتصل بالمقاوم

---

جميع المصابيح لا يتغير سطوعها

---

أختر الإجابة

20

دائرة تيار متردد تحتوي على مكثف سعته \[C=4.4μF \] ومقاوم اومي كما في الشكل تم وصلهم بمصدر تيار متردد وتردده
\[f= 60 HZ\] فإذا كانت الممانعة الكلية للدائرة
Z=1000 Ω
فإن قيمة المقاومة تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

R= 388.1 Ω

---

R= 244.2 Ω

---

R= 797.9 Ω

---

R= 654.3 Ω

---

أختر الإجابة

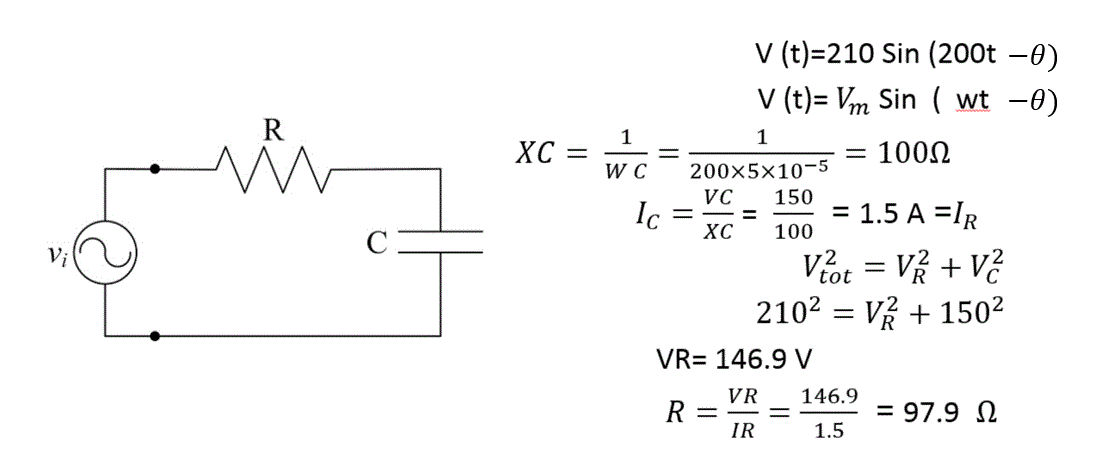

21

( RC )دائرة ومقاوم ومكثف
متصلة بمصدر تيار متردد معادلة جهد المصدر
V (t)=210 Sin (200 t-𝜃)
( C= 50 𝜇F ) فإذا كانت سعة المكثف
ومعادلة فرق الجهد بين طرفي المكثف
V (t)=150 Sin (200 t-90)
فإن قيمة المقاومة تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

R= Ω 105.6

---

R= Ω 85.6

---

R= Ω 107.4

---

R= Ω 97.9

---

أختر الإجابة

22

(RLC ) دائرة ملف ومقاوم ومكثف
متصلة على التوالي بمصدر تيار متردد فكانت مفاعلة المكثف أصغر من مفاعلة المكثف
XL > XC
فإن احد الإجابات التالية صحيحة

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

(θ) الجهد يسبق التيار بمقدار

---

التيار والجهد متفقان في الطور

---

(θ ) التيار يسبق الجهد بمقدار

---

(𝜋/2 ) الجهد يسبق التيار بمقدار

---

أختر الإجابة

23

دائرة تيار متردد تحتوي على ملف ومقاوم متصلة بمصدر تيار متردد كما في الشكل أدناه

فإن أحد الخطوط البيانية تعبر عن فرق الطور بين الجهد والتيار

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

24

( RLC )دائرة ملف ومقاوم ومكثف
متصلة بمصدر تيار متردد فرق جهده الأعظمي يعادل
240V
وفرق الجهد الأعظمي للمقاوم \[VR=120 V\]
(VL = VC ) تم تغير تردد المصدر حتى أصبح فرق الجهد الأعظمي الملف يساوي فرق الجهد الأعظمي للمكثف
فإن أعظم قيمة يصل إليها التيار المار في الدائرة
علمأ بأن \[R=160 Ω\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

Im = 3 A

---

Im = 1.5 A

---

Im = 2 A

---

Im = 0.5 A

---

أختر الإجابة

25

( RLC )دائرة مستقيل
( L= 0.03 H ) متصلة بهوائي وتحتوي على ملف معامل الحث الذاتي
( C= 2𝜇𝐹 ) ومكثف سعته
فإنها قادرة على استقبال موجة ترددها

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

𝑓= 320 HZ

---

𝑓= 650 HZ

---

𝑓= 425 HZ

---

𝑓= 520 HZ

---

أختر الإجابة

26

(RLC ) دائرة
تم رسم العلاقة بين ممانعة الدائرة والتردد تم الحصول على الخط البياني التالي فإذا علمت أن \[ C= 5 nF\]فإن معامل الحث الذاتي للملف

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

L= 0.34 H

---

L= 0.73 H

---

L= 0.56 H

---

L= 0.24 H

---

أختر الإجابة

27

في الدائرة الموضحة أدناه تكون قراءة الفولتميتر للمقاومة تعادل

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

VR=300 V

---

VR=200 V

---

VR=150 V

---

VR=100 V

---

أختر الإجابة

28

احد الدوائر التالية من الممكن أن تنعدم المعاوقة للدائرة

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

A

---

B

---

C

---

D

---

أختر الإجابة

29

(RLC) في دائرة
عندما تكون في حالة الرنين قراءة أحد أجهزة الفولتميتر المبينة في الشكل أدناه تساوي الصفر

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

V1=0

---

V2=0

---

V3=0

---

V4=0

---

أختر الإجابة

30

في دائرة محث مكثف يتم شحن المكثف بوساطة بطارية ويتم وصلة بمحث نقي عندما يكون التيار في الدائرة بأعظم قيمة فإن

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

المكثف مكتمل الشحن

---

الملف يختزن طاقة والمكثف يختزن طاقة

---

الطاقة الكهربائية بأعظم قيمة

---

الطاقة المغناطيسية بأعظم قيمة

---

أختر الإجابة

31

في دائرة الأهتزاز مكثف سعته
6 n𝐹
تم شحنة يوساطة بطارية بشحنة مقدرها
3 𝜇c
وتم وصلة بملف معامل حثة الذاتي
0.2 H
أحد القيم التالية لا يمكن أن تكون شدة التيار المار في الدائرة

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

i = 0.092 A

---

i = 0.082 A

---

i = - 0.042 A

---

i = - 0.02 A

---

أختر الإجابة

32

في دائرة مكثف محث خلال دورة واحدة تتساوى الطاقة الكهربائية والطاقة المغناطيسية
\[\frac{1}{2}\frac{q^2}{c}=\frac{1}{2}L.i^2\]

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

مرة واحدة

---

مرتين

---

ثلاث مرات

---

أربع مرات

---

أختر الإجابة

33

دائرة اهتزاز مكونة من ملف ومكثف تم شحن المكثف بطريقة ما وترك التيار يهتز في الدائرة عندما يصبح التيار معدوم في الملف عندها يكون

اضغط هنا تظهر طريقة الحل

أختر الإجابة الصحيحة

---

المكثف مشحون والطاقة الكهربائية أعلى ما يمكن والطاقة المغناطيسية معدومة

---

المكثف غير مشحون والطاقة الكهربائية معدومة والطاقة المغناطيسية بأقصى قيمة

---

المكثف مشحون والطاقة الكهربائية معدومة والطاقة المغناطيسية معدومة

---

المكثف غير مشحون والطاقة الكهربائية معدومة والطاقة المغناطيسية معدومة

---

أختر الإجابة
