المجال المغناطيسي الناتج عن مرور تيار مستمر
Magnetic Field around a Current-Carrying Wire
المجال المغناطيسي حول سلك موصل
القانون الأساسي
\[ B = \frac {\mu_0 I}{2\pi r} \]
العوامل المؤثرة:
- شدة التيار (I): تزداد شدة المجال طرديًا مع زيادة التيار
- المسافة من السلك (r): تتناقص شدة المجال عكسيًا مع المسافة
- نفاذية الوسط (μ₀): خاصية الوسط المحيط (في الفراغ μ₀ = 4π×10⁻⁷ T·m/A)
التفسير الفيزيائي:
عند مرور تيار كهربائي في سلك، ينشأ مجال مغناطيسي دائري حول السلك وفقًا لقاعدة اليد اليمنى
التطبيقات العملية:
- المحركات الكهربائية
- المولدات الكهربائية
- القواطع الكهربائية (Circuit Breakers)
- أجهزة القياس الكهربائية
- أنظمة الاتصالات السلكية

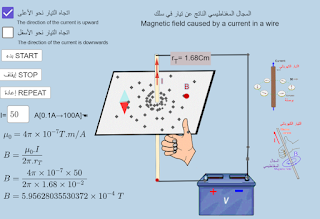

حساب تفاعلي
أدخل القيم لحساب شدة المجال المغناطيسي:
مرور تيار في سلك موصل يتولد حول السلك مجال مغناطيسي والدليل على ذلك ترتب برادة الحديد حول السلك حيث يتكون دوائر متحدة المركز تقل كثافتها كلما ابتعدنا عن السلك أي يتكون مجال غير منتظم يتم تحديد الاتجاه للمجال باستخدام قاعدة قبضة اليد اليمنى واليد نصف مقبوضة بأن نجعل الإبهام باتجاه التيار فتكون باقي الأصابع باتجاه المجال وتتغير قيمة المجال بتغير بعد النقطة عن السلك وشدة التيار المار في السلك ونوع الوسط العازل
المجال المغناطيسي حول سلك دائري
النظرية العلمية:
عند مرور تيار كهربائي في سلك دائري (حلقة):
- يتولد مجال مغناطيسي عمودي على مستوى الحلقة
- اتجاه المجال يتبع قاعدة اليد اليمنى
- شدة المجال المغناطيسي (B) تعتمد على: شدة التيار (I)، نصف قطر الحلقة (r)، عدد اللفات (n)
القانون الرياضي:
\[ B = \frac {\mu_0 \cdot n \cdot I}{2r} \]
حيث: μ₀ = نفاذية الفراغ (4π × 10⁻⁷ T·m/A)، n = عدد اللفات، I = شدة التيار (أمبير)، r = نصف القطر (متر)
التطبيقات العملية:
- المغناطيس الكهربائي:
تستخدم الحلقات المتعددة (الملفات) لإنشاء مجال مغناطيسي قوي
- المحركات الكهربائية:
توليد مجالات مغناطيسية دوارة عن طريق تيارات متناوبة
- أجهزة التصوير بالرنين المغناطيسي (MRI):
ملفات فائقة التوصيل تولد مجالات مغناطيسية عالية الدقة
- المحولات الكهربائية:
نقل الطاقة عبر الحث الكهرومغناطيسي بين الملفات
- مكبرات الصوت:
تحويل الإشارات الكهربائية إلى اهتزازات ميكانيكية
مرور تيار في ملف دائري يولد مجال مغناطيسي عند كل طرف دوائر متحدة المركز وفي مركز الملف مجال منتظم
المجال المغناطيسي لملف حامل للتيار (الملف اللولبي)
التفسير العلمي:
عند مرور تيار كهربائي في ملف (وشيعة)، ينشأ مجال مغناطيسي حول الملف وفقًا لقانون أمبير. تتناسب قوة هذا المجال مع: شدة التيار الكهربائي (I)، عدد اللفات (N)، نواة الملف (μ)
القانون الرياضي:
\[ B = \frac {\mu_0 \cdot \mu_r \cdot N \cdot I}{L} \]
حيث: B: شدة المجال المغناطيسي (تسلا)، μ₀: نفاذية الفراغ (4π×10⁻⁷)، μr: النفاذية النسبية للمادة، N: عدد اللفات، I: شدة التيار (أمبير)، L: طول الملف (متر)
التطبيقات العملية:
1. المحولات الكهربائية
تستخدم ملفين متقابلين لنقل الطاقة الكهربائية مع تغيير الجهد عن طريق الحث الكهرومغناطيسي
2. المحركات الكهربائية
توليد مجالات مغناطيسية دوارة لتحويل الطاقة الكهربائية إلى حركية
3. أجهزة الرنين المغناطيسي (MRI)
إنشاء مجالات مغناطيسية قوية جدًا لتصوير الأنسجة الداخلية في الجسم
4. المرحلات الكهربائية
استخدام المجال المغناطيسي لفتح أو إغلاق الدوائر الكهربائية آليًا
ملخص المعلومات:
✓ تزداد قوة المجال بزيادة التيار أو عدد اللفات
✓ المواد الحديدية تزيد شدة المجال بمقدار μr
✓ التطبيقات تعتمد على التحكم في شدة المجال واتجاهه
✓ الكفاءة تعتمد على تصميم الملف ونوع المادة الأساسية
مرور تيار في ملف لولبي يولد مجال مغناطيسي خارج الملف مجال غير منتظم وفي مركز الملف مجال منتظم. والدليل على ذلك ترتب برادة الحديد داخل وحول الملف حيث يتكون منحنيات تغلق نفسها داخل الملف. في محور الملف يتكون مجال منتظم يتم تحديد الاتجاه للمجال باستخدام قاعدة قبضة اليد اليمنى واليد نصف مقبوضة بأن نجعل الأصابع باتجاه التيار فتكون الإبهام باتجاه المجال (الإبهام تشير إلى قطب شمالي). وتتغير قيمة المجال في محور الملف بتغير عدد اللفات وشدة التيار المار في الملف وطول الملف ونوع الوسط العازل.
Magnetic Field around a Current-Carrying Wire
Basic Law
\[ B = \frac {\mu_0 I}{2\pi r} \]
Affecting Factors:
- Current Intensity (I): Field strength increases directly with current
- Distance from wire (r): Field strength decreases inversely with distance
- Medium Permeability (μ₀): Property of surrounding medium (in vacuum μ₀ = 4π×10⁻⁷ T·m/A)
Physical Interpretation:
When an electric current flows through a wire, a circular magnetic field is generated around the wire according to the right-hand rule
Practical Applications:
- Electric motors
- Electric generators
- Circuit breakers
- Electrical measuring devices
- Wired communication systems
Interactive Calculator
Enter values to calculate magnetic field strength:
When current passes through a conducting wire, a magnetic field is generated around the wire. Evidence of this is the arrangement of iron filings around the wire, forming concentric circles whose density decreases as we move away from the wire, creating a non-uniform field. The field direction is determined using the right-hand grip rule.
Magnetic Field around a Circular Wire (Loop)
Scientific Theory:
When electric current flows through a circular wire (loop):
- A magnetic field perpendicular to the loop plane is generated
- Field direction follows the right-hand rule
- Magnetic field strength (B) depends on: current (I), loop radius (r), number of turns (n)
Mathematical Law:
\[ B = \frac {\mu_0 \cdot n \cdot I}{2r} \]
Where: μ₀ = vacuum permeability (4π × 10⁻⁷ T·m/A), n = number of turns, I = current (Amperes), r = radius (meters)
Practical Applications:
- Electromagnets:
Multiple turns (coils) are used to create strong magnetic fields
- Electric Motors:
Generate rotating magnetic fields via alternating currents
- MRI Machines:
Superconducting coils generate high-precision magnetic fields
- Transformers:
Transfer energy through electromagnetic induction between coils
- Loudspeakers:
Convert electrical signals into mechanical vibrations
Current passing through a circular coil generates a magnetic field with concentric circles at each end and a uniform field at the center
Magnetic Field of a Current-Carrying Coil (Solenoid)
Scientific Explanation:
When electric current flows through a coil (solenoid), a magnetic field is generated around the coil according to Ampere's Law. The field strength is proportional to: current intensity (I), number of turns (N), and core material (μ)
Mathematical Law:
\[ B = \frac {\mu_0 \cdot \mu_r \cdot N \cdot I}{L} \]
Where: B: magnetic field strength (Tesla), μ₀: vacuum permeability (4π×10⁻⁷), μr: relative permeability of material, N: number of turns, I: current (Amperes), L: coil length (meters)
Practical Applications:
1. Electrical Transformers
Use two facing coils to transfer electrical energy with voltage change via electromagnetic induction
2. Electric Motors
Generate rotating magnetic fields to convert electrical energy into mechanical motion
3. MRI Machines
Create very strong magnetic fields to image internal body tissues
4. Electrical Relays
Use magnetic fields to automatically open or close electrical circuits
Summary:
✓ Field strength increases with current or number of turns
✓ Iron cores increase field strength by factor μr
✓ Applications rely on controlling field strength and direction
✓ Efficiency depends on coil design and core material
Current passing through a solenoid generates a non-uniform external magnetic field and a uniform field at the center. Evidence is the arrangement of iron filings inside and around the coil, forming closed curves. Along the coil axis, a uniform field is produced. The field direction is determined using the right-hand grip rule (fingers in current direction, thumb points to north pole). The field value varies with number of turns, current, coil length, and insulating medium.
المجال المغناطيسي الناتج عن مرور تيار مستمر
|
المجال المغناطيسي حول سلك موصل
القانون الأساسي
العوامل المؤثرة:
- شدة التيار (I): تزداد شدة المجال طرديًا مع زيادة التيار
- المسافة من السلك (r): تتناقص شدة المجال عكسيًا مع المسافة
- نفاذية الوسط (μ₀): خاصية الوسط المحيط (في الفراغ μ₀ = 4π×10⁻⁷ T·m/A)
التفسير الفيزيائي:
عند مرور تيار كهربائي في سلك، ينشأ مجال مغناطيسي دائري حول السلك وفقًا لقاعدة اليد اليمنى
التطبيقات العملية:
- المحركات الكهربائية
- المولدات الكهربائية
- القواطع الكهربائية (Circuit Breakers)
- أجهزة القياس الكهربائية
- أنظمة الاتصالات السلكية
حساب تفاعلي
أدخل القيم لحساب شدة المجال المغناطيسي:
مرور تيار في سلك موصل يتولد حول السلك مجال مغناطيسي والدليل على ذلك ترتب برادة الحديد حول السلك حيث يتكون دوائر متحدة المركز تقل كثافتها كلما ابتعدنا عن السلك أي يتكون مجال غير منتظم يتم تحديد الاتجاه للمجال باستخدام قاعدة قبضة اليد اليمنى واليد نصف مقبوضة بأن نجعل الإبهام باتجاه التيار فتكون باقي الأصابع باتجاه المجال وتتغير قيمة المجال بتغير بعد النقطة عن السلك وشدة التيار المار في السلك ونوع الوسط العازل
المجال المغناطيسي حول سلك دائري
النظرية العلمية:
عند مرور تيار كهربائي في سلك دائري (حلقة):
- يتولد مجال مغناطيسي عمودي على مستوى الحلقة
- اتجاه المجال يتبع قاعدة اليد اليمنى
- شدة المجال المغناطيسي (B) تعتمد على: شدة التيار (I)، نصف قطر الحلقة (r)، عدد اللفات (n)
القانون الرياضي:
حيث: μ₀ = نفاذية الفراغ (4π × 10⁻⁷ T·m/A)، n = عدد اللفات، I = شدة التيار (أمبير)، r = نصف القطر (متر)
التطبيقات العملية:
- المغناطيس الكهربائي:
تستخدم الحلقات المتعددة (الملفات) لإنشاء مجال مغناطيسي قوي
- المحركات الكهربائية:
توليد مجالات مغناطيسية دوارة عن طريق تيارات متناوبة
- أجهزة التصوير بالرنين المغناطيسي (MRI):
ملفات فائقة التوصيل تولد مجالات مغناطيسية عالية الدقة
- المحولات الكهربائية:
نقل الطاقة عبر الحث الكهرومغناطيسي بين الملفات
- مكبرات الصوت:
تحويل الإشارات الكهربائية إلى اهتزازات ميكانيكية
مرور تيار في ملف دائري يولد مجال مغناطيسي عند كل طرف دوائر متحدة المركز وفي مركز الملف مجال منتظم
المجال المغناطيسي لملف حامل للتيار (الملف اللولبي)
التفسير العلمي:
عند مرور تيار كهربائي في ملف (وشيعة)، ينشأ مجال مغناطيسي حول الملف وفقًا لقانون أمبير. تتناسب قوة هذا المجال مع: شدة التيار الكهربائي (I)، عدد اللفات (N)، نواة الملف (μ)
القانون الرياضي:
حيث: B: شدة المجال المغناطيسي (تسلا)، μ₀: نفاذية الفراغ (4π×10⁻⁷)، μr: النفاذية النسبية للمادة، N: عدد اللفات، I: شدة التيار (أمبير)، L: طول الملف (متر)
التطبيقات العملية:
1. المحولات الكهربائية
تستخدم ملفين متقابلين لنقل الطاقة الكهربائية مع تغيير الجهد عن طريق الحث الكهرومغناطيسي
2. المحركات الكهربائية
توليد مجالات مغناطيسية دوارة لتحويل الطاقة الكهربائية إلى حركية
3. أجهزة الرنين المغناطيسي (MRI)
إنشاء مجالات مغناطيسية قوية جدًا لتصوير الأنسجة الداخلية في الجسم
4. المرحلات الكهربائية
استخدام المجال المغناطيسي لفتح أو إغلاق الدوائر الكهربائية آليًا
ملخص المعلومات:
✓ تزداد قوة المجال بزيادة التيار أو عدد اللفات
✓ المواد الحديدية تزيد شدة المجال بمقدار μr
✓ التطبيقات تعتمد على التحكم في شدة المجال واتجاهه
✓ الكفاءة تعتمد على تصميم الملف ونوع المادة الأساسية
مرور تيار في ملف لولبي يولد مجال مغناطيسي خارج الملف مجال غير منتظم وفي مركز الملف مجال منتظم. والدليل على ذلك ترتب برادة الحديد داخل وحول الملف حيث يتكون منحنيات تغلق نفسها داخل الملف. في محور الملف يتكون مجال منتظم يتم تحديد الاتجاه للمجال باستخدام قاعدة قبضة اليد اليمنى واليد نصف مقبوضة بأن نجعل الأصابع باتجاه التيار فتكون الإبهام باتجاه المجال (الإبهام تشير إلى قطب شمالي). وتتغير قيمة المجال في محور الملف بتغير عدد اللفات وشدة التيار المار في الملف وطول الملف ونوع الوسط العازل.
Magnetic Field around a Current-Carrying Wire
Basic Law
Affecting Factors:
- Current Intensity (I): Field strength increases directly with current
- Distance from wire (r): Field strength decreases inversely with distance
- Medium Permeability (μ₀): Property of surrounding medium (in vacuum μ₀ = 4π×10⁻⁷ T·m/A)
Physical Interpretation:
When an electric current flows through a wire, a circular magnetic field is generated around the wire according to the right-hand rule
Practical Applications:
- Electric motors
- Electric generators
- Circuit breakers
- Electrical measuring devices
- Wired communication systems
Interactive Calculator
Enter values to calculate magnetic field strength:
When current passes through a conducting wire, a magnetic field is generated around the wire. Evidence of this is the arrangement of iron filings around the wire, forming concentric circles whose density decreases as we move away from the wire, creating a non-uniform field. The field direction is determined using the right-hand grip rule.
Magnetic Field around a Circular Wire (Loop)
Scientific Theory:
When electric current flows through a circular wire (loop):
- A magnetic field perpendicular to the loop plane is generated
- Field direction follows the right-hand rule
- Magnetic field strength (B) depends on: current (I), loop radius (r), number of turns (n)
Mathematical Law:
Where: μ₀ = vacuum permeability (4π × 10⁻⁷ T·m/A), n = number of turns, I = current (Amperes), r = radius (meters)
Practical Applications:
- Electromagnets:
Multiple turns (coils) are used to create strong magnetic fields
- Electric Motors:
Generate rotating magnetic fields via alternating currents
- MRI Machines:
Superconducting coils generate high-precision magnetic fields
- Transformers:
Transfer energy through electromagnetic induction between coils
- Loudspeakers:
Convert electrical signals into mechanical vibrations
Current passing through a circular coil generates a magnetic field with concentric circles at each end and a uniform field at the center
Magnetic Field of a Current-Carrying Coil (Solenoid)
Scientific Explanation:
When electric current flows through a coil (solenoid), a magnetic field is generated around the coil according to Ampere's Law. The field strength is proportional to: current intensity (I), number of turns (N), and core material (μ)
Mathematical Law:
Where: B: magnetic field strength (Tesla), μ₀: vacuum permeability (4π×10⁻⁷), μr: relative permeability of material, N: number of turns, I: current (Amperes), L: coil length (meters)
Practical Applications:
1. Electrical Transformers
Use two facing coils to transfer electrical energy with voltage change via electromagnetic induction
2. Electric Motors
Generate rotating magnetic fields to convert electrical energy into mechanical motion
3. MRI Machines
Create very strong magnetic fields to image internal body tissues
4. Electrical Relays
Use magnetic fields to automatically open or close electrical circuits
Summary:
✓ Field strength increases with current or number of turns
✓ Iron cores increase field strength by factor μr
✓ Applications rely on controlling field strength and direction
✓ Efficiency depends on coil design and core material
Current passing through a solenoid generates a non-uniform external magnetic field and a uniform field at the center. Evidence is the arrangement of iron filings inside and around the coil, forming closed curves. Along the coil axis, a uniform field is produced. The field direction is determined using the right-hand grip rule (fingers in current direction, thumb points to north pole). The field value varies with number of turns, current, coil length, and insulating medium.
