أسئلة مراجعة الفصل الثاني فيزياء 10 متقدم حسب الهيكل ( 2023-2024)
1⋆
أحد الدوائر التالية عند غلق المفتاح
S
يمر تيار اصطلاحيا من القطب الموجب إلى السالب ويكون اتجاه التيار داخل المقاوم من
E⇒K
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
2⋆
مقاومتين و مصباح تم توصيلهم على التوالي والتوازي
أراد طالب أن يقيس شدة التيار وفرق الجهد بين طرفي المصباح
أحد الرسوم التخطيطية
تعبر بشكل صحيح عن الطريقة الصحيحة لطريقة التوصيل
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
3⋆
في الدائرة أدناه
قراءة الفولتميتر
والأميتر
موضحة بالشكل
أحترق فتيل
المصباح
K
فتصبح قراءة الأميتر
والفولتميتر
تعادل
قراءة الفولتميتر للمصباح
VK(V)
قراءة الفولتميتر للمصباح
VM(V)
قراءة الأميتر
A
الأختيار
0.0
4V
0.0
A
0.0
0.0
0.0
B
8 V
0.0
0.0
C
0.0
4V
0.5 A
D
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
4⋆⋆
مصباح كتب علية
100W,220V تم توصيلة ببطارية قوتها المحركة
50Vفإن قدرة المصباح تصبح
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
5⋆
أحد المصابيح التالية يصرف أكثر طاقة عند عملها لمدة ساعة حيث تم وصل جميع المصابيح بنفس البطارية
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
6⋆
الترتيب الصحيح لمقاومات بياناتها في الجدول التالي من الأدنى مقاومة إلى الأعلى
االمقاوم D
المقاوم C
المقاوم B
المقاوم A
T=200 نحاس

T=800 ألمنيوم

T=200 ألمنيوم
T=200 نحاس
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
7⋆⋆
اربع أسلاك من نفس النوع وبنفس درجة الحرارة
أحد الاسلاك التالية لها أقل مقاومة
اضغط هنا تظهر طريقة الحل
8⋆
في الشكل أدناه وحسب قاعدة كيرشوف للحلقة فرق الجهد بين طرفي
المقاوم الثاني
تعادل
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
9⋆
في الشكل أدناه وحسب قاعدة كيرشوف للوصلة فإن شدة التيار واتجاهه
I2=?
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
10⋆
في الدائرة أدناه جهد البطارية يعادل
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
11⋆⋆
مجموعة من المقاوملت متصلة ببطارية كما في الشكل أدناه
∆V=18 V\;\;\;\;\; V_1= 8\;V \;\;\;\;\;V_3=6\;V\;\;\;\;\;\ V_2= ? \;\;\;\;\;V_4= ?
باستخدام قانون كيرشوف للحلقات أوجد
V_2= ? \;\;\;\;\;V_4= ?
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
12\star
من صفات المادة تقل مقاومتها وتكاد أن تنعدم عند انخفاض درجة حرارتها إلى
T=77.3\;\;K
وفرق الجهد بين طرفي سلك مصنوع من هذه المادة عند وصله بدائرة يساوي
V=0
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
13\star
مجموعة من المقاومات تم وصلها ببطارية كما في الشكل أدناه
تم وصل سلك بين أطراف المقاومات
أحد الأشكال التالية تعتبر
دائرة قصر
ويمر تيار عالي الشدة جدا
ويحدث شرار كهربائي
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
14\star
مجموعة من المقاومات متصلة مع منصهر كتب علية
15\; A
أحد هذه الدوائر يصلح لها هذا المنصهر
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
15\star\star
سلك طويل يمر به التيار كما في الشكل
فإن النسبة بين مجال النقطة
a إلى مجال النقطة
b
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
16\star\star
ملف لولبي نواته من الحديد تم وصلة ببطارية ومقاومة متغيرة فتم الحصول على مغناطيس
كهربائي مؤقت أراد الطالب أن يقلل شدة المجال المغناطيسي الناتج أحد العبارات التالية لا تحقق الهدف
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
17\star
يمكن صنع مغناطيس مؤقت بالحث عند ملامسة مغناطيس بقطعة
من
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
18 \star\star
وضع حلقة في أربع مناطق حول المغناطيس
فإن التدفق المغناطيسي أكبر ما يمكن للحلقة عند الموضع
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
19\star\star
أحد وحدات القياس التالية تعادل وحدة قياس المجال المغناطيسي تسلا
T
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
20\star
أربعة أسلاك وضعت في مجال مغناطيسي منتظم كما في الشكل
لها نفس الطول ويمر بها نفس التيار أحد الاسلاك يتأثر بأكبر قوة
مغناطيسية
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
21 \star\star
سلك طوله
0.3\;m يمر به تيار
2\;A وضع في مجال مغناطيسي شدته
0.65\;T
وبشكل عمودي على المجال فإن القوة المغناطيسية
المؤثرة على السلك واتجاهها
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
22 \star

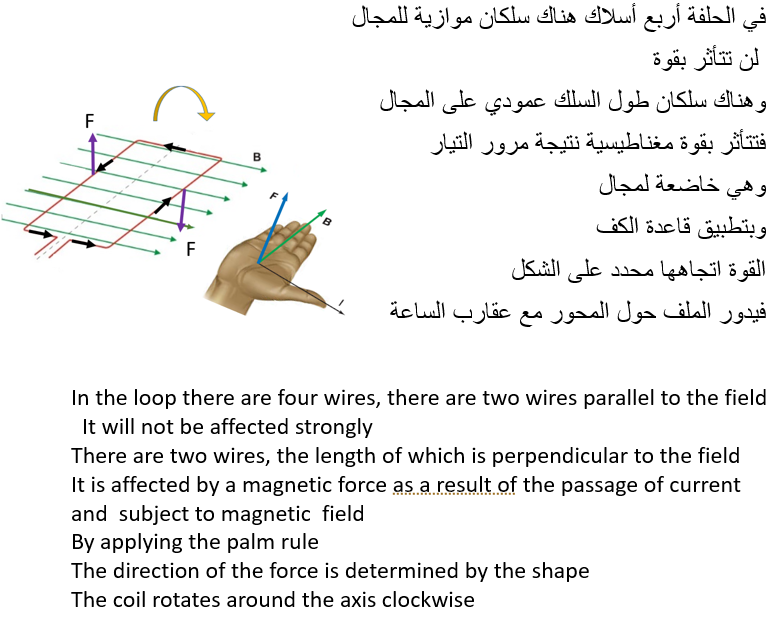

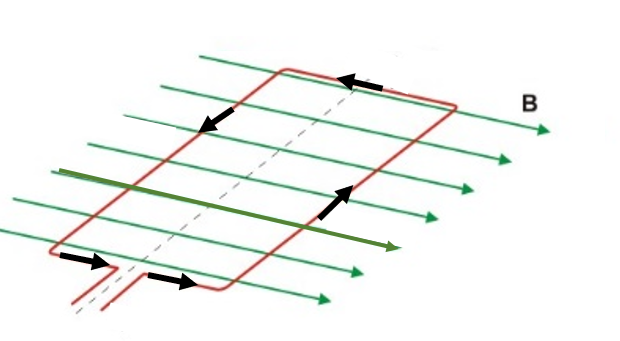

حلقة على شكل مستطيل يمر بها تيار كما في الشكل أدناه قابلة للدوران حول محورها وضعت في منطقة مجال منتظم يوازي الورقة نحو اليمين
فتتأثر اسلاك الحلقة بقوة مغناطيسية
أحد الإجابات التالية تحدث
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
أجب عن الأسئلة التالية
1\star
في الدائرة أدناه قام أحد الطلاب بدراسة العلاقة بين فرق الجهد وشدة التيار لمقاوم أومي
حدد وحدة القياس للمقاوم الأومي
...............................................................
حدد الوظيفة التي
يقوم بها
المقاوم الأومي في الدائرة
وكيف يتحكم
بشدة التيار
..........................................\;\;\;\;\;\;........................................
..........................................\;\;\;\;\;\;........................................
..........................................\;\;\;\;\;\;........................................
..........................................\;\;\;\;\;\;........................................
تم تغير جهد المصدر من خلال المقاوم المتغير
وتم قياس شدة التيار وفرق الجهد بين طرفي المقاوم كل مرة
كما في الجدول أدناه
شدة التيار A
فرق الجهد V
رقم التجربة
I=0.1 \;A
V=2 \;V
1
I=0.2 \;A
V=4 \;V
2
I=0.3 \;A
V=6 \;V
3
I=0.4 \;A
V=8 \;V
4
ارسم على الخط البياني العلاقة بين شدة التيار وفرق الجهد
من خلال الخط البياني احسب مقدار المقاوم الأومي
..........................................\;\;\;\;\;\;........................................
..........................................\;\;\;\;\;\;........................................
احسب مقدر القدرة المستهلكة في المقاوم عندما يكون فرق الجهد بين طرفي المقاوم
V=6\;V
..........................................\;\;\;\;\;\;........................................
..........................................\;\;\;\;\;\;........................................
قام أحد الطلاب بدراسة العلاقة بين شدة التيار وفرق الجهد
لمصباح وتم رسم الخط البياني الذي يبين العلاقة بين شدة التيار وفرق الجهد
هل يمكن تطبيق قانون أوم مع تفسير السبب
..........................................\;\;\;\;\;\;........................................
..........................................\;\;\;\;\;\;........................................
اضغط هنا تظهر طريقة الحل
2\star
أداة تعمل على ممانعة مرور التيار في الدائرة
ما اسم هذه الأداة وارسم الرمز التخطيطي لها وحدد العوامل التي تغير من قيمتها
..........................................\;\;\;\;\;\;........................................
..........................................\;\;\;\;\;\;........................................
يعمل جلد الانسان على ممانعة مرور التيار ويسمح بمرور تيار
0.05\;Aدون الشعور بأثر للتيار
فسر ماذا يحدث
عند التعرق وما هو تأثيره على ممانعة مرور التيار
وماذا يجدث بشدة التيار
..........................................\;\;\;\;\;\;........................................
..........................................\;\;\;\;\;\;........................................
مصباح تم وصلة ببطارية
واسلاك وكان فرق الجهد
بين طرفي المصباح
V=20 \;V
وشدة التيار المار به
I=5 \;A
احسب مقاومة المصباح والقدره المستهلكة
.........................................\;\;\;\;\;\;....................................
........................................\;\;\;\;\;\;....................................
تم استبدال المصباح بمصباح أخر له
مقاومة نصف مقاومة المصباح الأول
ماذا يطرأ على القدرة المستهلكة في المصباح مع تفسير
السبب
.........................................\;\;\;\;\;\;....................................
........................................\;\;\;\;\;\;....................................
........................................\;\;\;\;\;\;....................................
اضغط هنا تظهر طريقة الحل
3\star
ثلاث مقاومات
R_1=3\;Ω\;\;\;\;\;\;\;\; R_2=9\;Ω\;\;\;\;\;\;\;\; R_3=18\;Ω
قام أحد الطلاب بتوصيل المقاومات على التوالي ببطارية فرق جهدها
∆𝑉=30\;𝑉
كما في الشكل أدناه
راقب مسار التيار في الدائرة ماذا تستنتج
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
احسب المقاومة المكافئة وقارن المقاومة المكافئة بالمقاومات الموجودة في الدائرة
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
احسب شدة التيار المار في كل مقاوم ماذا تستنتج
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
احسب فرق الجهد في كل مقاوم ماذا تستنتج
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
اضغط هنا تظهر طريقة الحل
4\star
ثلاث مقاومات
R_1=3\;Ω\;\;\;\;\;\;\;\; R_2=9\;Ω\;\;\;\;\;\;\;\; R_3=18\;Ω
قام أحد الطلاب بتوصيل المقاومات على التوازي ببطارية فرق جهدها
∆𝑉=30\;𝑉
كما في الشكل أدناه
راقب مسار التيار في الدائرة ماذا تستنتج
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
احسب المقاومة المكافئة وقارن المقاومة المكافئة بالمقاومات الموجودة في الدائرة
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
احسب فرق الجهد في كل مقاوم ماذا تستنتج
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
احسب شدة التيار المار في كل مقاوم ماذا تستنتج
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
.........................................\;\;\;\;\;\;....................................
اضغط هنا تظهر طريقة الحل
5\star
ثلاث مقاومات متصلة كما في الشكل
R_1=6\;Ω\;\;\;\;\;\;\;\; R_2=12\;Ω\;\;\;\;\;\;\;\; R_3=2\;Ω
تم قياس التيار الكهربائي كما في الشكل أدناه فكانت شدة التيار
I=3\;\;A
احسب المقاومة المكافئة
.........................................\;\;\;\;\;\;....................................
........................................\;\;\;\;\;\;....................................
احسب فرق الجهد بين طرفي البطارية
.........................................\;\;\;\;\;\;....................................
........................................\;\;\;\;\;\;....................................
احسب شدة التيار المار في المقاوم
R_1=6\;Ω
.........................................\;\;\;\;\;\;....................................
........................................\;\;\;\;\;\;....................................
اضغط هنا تظهر طريقة الحل
