بنك الاسئلة دوائر التيار المتردد |
\[1\star\]
دائرة ملف ومقاوم ومكثف
\[RLC\]متصلة على التوالي بمصدر تيار متردد فكانت مفاعلة المكثف أصغر من مفاعلة المكثف \[XL > XC \]فإن احد الإجابات التالية صحيحة
أختر الإجابة الصحيحة
A
(θ) التيار يسبق الجهد بمقدار
B
(θ) الجهد يسبق التيار بمقدار
C
(𝜋/2) الجهد يسبق التيار بمقدار
D
التيار والجهد متفقان في الطور
اضغط هنا تظهر طريقة الحل
\[2 \star\]
في دائرة محث مكثف يتم شحن المكثف بوساطة بطارية
ويتم وصلة بمحث نقي عندما يكون التيار في الدائرة
بأعظم قيمة فإن
أختر الإجابة الصحيحة
A
المكثف مكتمل الشحن
B
الملف يختزن طاقة والمكثف يختزن طاقة
C
الطاقة الكهربائية بأعظم قيمة
D
الطاقة المغناطيسية بأعظم قيمة
اضغط هنا تظهر طريقة الحل
\[3 \star\]
في دائرة الأهتزاز مكثف سعته \[6 n𝐹\] و شحنة المكثف \[3 𝜇c\]
وتم وصلة بملف معامل حثة الذاتي \[0.2 H\]
أحد القيم التالية لا يمكن أن تكون شدة التيار المار في الدائرة
أختر الإجابة الصحيحة
A
\[ i = 0.092\;\; A\]
B
\[ i = 0.082 \;\;A\]
C
\[ i = -0.042\;\; A\]
D
\[ i = -0.02 \;\;A\]
اضغط هنا تظهر طريقة الحل
\[4 \star\]
في دائرة مكثف محث خلال دورة واحدة تتساوى الطاقة الكهربائية والطاقة المغناطيسية
\[\frac{1}{2}\frac{q^2}{c}=\frac{1}{2}L.i^2\]
أختر الإجابة الصحيحة
A
مرة واحدة
B
مرتين
C
ثلاث مرات
D
أربع مرات
اضغط هنا تظهر طريقة الحل
\[5 \star\]
في دائرة تيار متردد تحتوي على عنصر واحد
(مكثف متوازي الصفائح -مكثف اسطواني –ملف حثي -مقاوم أومي)
تم زيادة تردد المصدر لوحظ أن أعظم قيمة
للتيار المتردد لم تتغير فإن الدائرة تحتوي على
أختر الإجابة الصحيحة
A
مكثف متوازي الصفائح
B
مكثف اسطواني
C
ملف حثي
D
مقاوم أومي
اضغط هنا تظهر طريقة الحل
\[6 \star\]
عند أي تردد تصل مفاعلة ملف حثي معامل الحث الذاتي له \[0.4 H \]الى ممانعة قدرها \[93 Ω\]
أختر الإجابة الصحيحة
A
\[ f = 35\;\; HZ \]
B
\[ f = 36 \;\;HZ\]
C
\[ f = 37\;\; HZ\]
D
\[f = 38 \;\;HZ\]
اضغط هنا تظهر طريقة الحل
\[7 \star\]
مكثف سعوي سعته
C= 4.0 × 10–4F
متصلة بمصدر تيار متردد معادلة فرق الجهد للمصدر من الشكل
\[ V (t) = 110 sin (126t )\]
فإن أعظم شدة تيار تمر في المكثف تعادل
أختر الإجابة الصحيحة
A
\[ i_{max}=5.54 \;\;A \]
B
\[ i_{max}=2.63 \;\;A \]
C
\[ i_{max}=1.42 \;\;A \]
D
\[ i_{max}=3.85 \;\;A \]
اضغط هنا تظهر طريقة الحل
\[8 \star\]
دائرة تيار متردد تم مراقبة جهاز الأميتر و الفولتوميتر
لوحظ أن التيار متأخر عن فرق الجهد في الطور بمقدار
\[𝜑=\frac{𝜋}{2}=90^0\] فإن الدائرة تحتوي على
أختر الإجابة الصحيحة
A
مكثف سعوي - C
B
مقاوم أومي - A
C
ملف حثي نقي - B
D
ليس أي من الأجهزة السابقة - D
اضغط هنا تظهر طريقة الحل

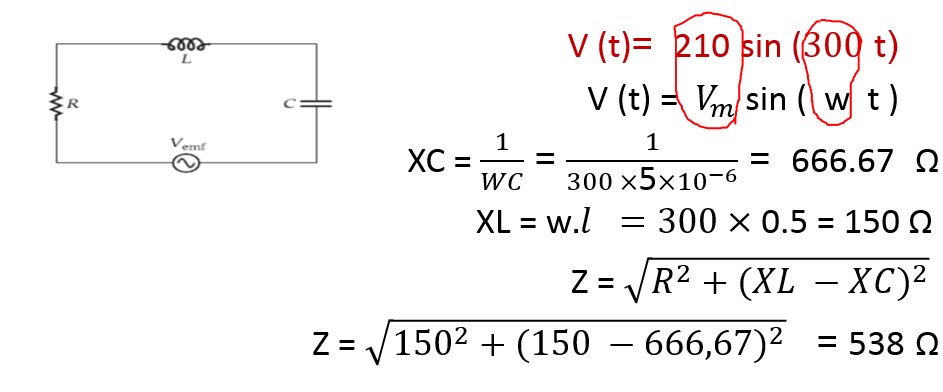

\[9 \star\]
في الشكل المجاور دائرة
\[RLC\]
متصلة بمصدر تيار متردد معادلته \[V(t) = 210 Sin (300 t )\] فإذا كان معامل الحث الذاتي للملف
وسعة المكثف والمقاومة الأومية
\[L= 0.5 H \;\;\;\;\;\;\;\;C= 5 𝜇F\;\;\;\;\;\;\;\;R=150 Ω\]
فإن قيمة المعاوقة للدائرة تعادل
أختر الإجابة الصحيحة
A
\[Z= 620\;\; Ω\]
B
\[Z= 538\;\; Ω\]
C
\[Z= 335\;\; Ω\]
D
\[Z= 427\;\; Ω\]
اضغط هنا تظهر طريقة الحل
\[10 \star\]
في الشكل المجاور دائرة
\[RLC\]
فإذا كان الجهد الأعظمي
للمصدر \[V_m = 200 V \]والجهد الأعظمي للمقاوم\[V_mR = 150 V \]والجهد الأعظمي
للملف\[V_mL = 180 V \]فإن فرق الجهد الأعظمي بين طرفي المكثف يعادل
أختر الإجابة الصحيحة
A
\[ VC =47.7 \;\;V \]
B
\[ VC =93.2\;\; V \]
C
\[ VC =120 \;\;V\]
D
\[ VC =253.2\;\; V \]
اضغط هنا تظهر طريقة الحل

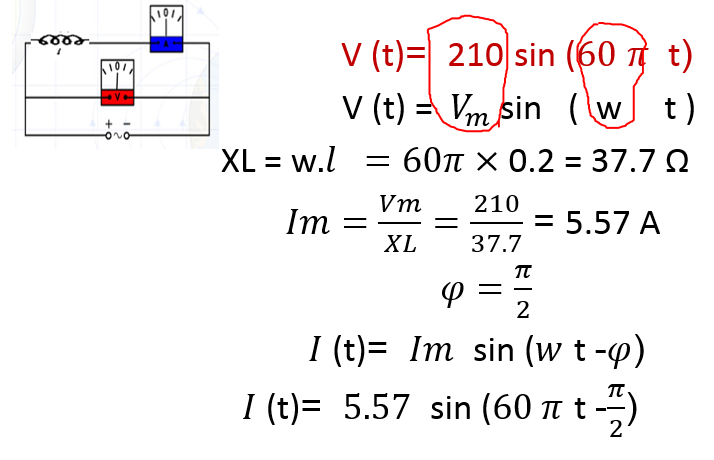

\[11 \star\]
دائرة تيار متردد متصلة بمصدر قوة دافعة متغيرة مع الزمن
معادلة جهد المصدر \[V(t) = 210 Sin (60 𝜋 t ) \]تم وصل
المصدر بملف معامل حثه الذاتي \[L=0.2 H \]فإن معادلة
التيار المتردد المعبرة عن هذه الدائرة
أختر الإجابة الصحيحة
A
\[ 𝐼(t) = 5.67 Sin (60𝜋 t + 𝜋/2 )\]
B
\[ 𝐼(t) = 17.5 Sin (60𝜋 t + 𝜋/2 )\]
C
\[ 𝐼(t) = 5.57 Sin (60𝜋 t - 𝜋/2 )\]
D
\[ 𝐼(t) = 17.5 Sin (60𝜋 t - 𝜋/2 )\]
اضغط هنا تظهر طريقة الحل
\[12\star\]
دائرة تيار متردد متصلة بمصدر قوة دافعة متغيرة مع الزمن
معادلة جهد المصدر \[V(t) = 210 Sin (60 𝜋 t ) \]تم وصل
المصدر بمقاوم أومي مقداره \[R=20 Ω \]فإن معادلة
التيار المتردد المعبرة عن هذه الدائرة
أختر الإجابة الصحيحة
A
\[ 𝐼(t) = 10.5 Sin (60𝜋 t+ 𝜋/2 ) \]
B
\[ 𝐼(t) = 14.7 Sin (60𝜋 t -𝜋/2) \]
C
\[ 𝐼(t) = 10.5 Sin (60𝜋 t )\]
D
\[ 𝐼(t) = 14.7 Sin (60𝜋 t +𝜋/2)\]
اضغط هنا تظهر طريقة الحل
\[13 \star\]
في الشكل المجاور دائرة
\[LC\]
متصلة بمصدر تيار متردد معادلته \[V(t) = 110 Sin (300 t ) \] فإذا كان معامل الحث الذاتي للملف \[L= 0.4 H \] وسعة المكثف \[ C= 9 𝜇F \] فإن قيمة المعاوقة للدائرة
وفرق الطور بين الجهد والتيار تعادل
أختر الإجابة الصحيحة
A
\[Z =199.8\;\;Ω \]
والجهد و التيار متفقان في الطور
B
\[Z =250.4\;\;Ω \]
( 𝜋/2 ) والجهد يسبق التيار بمقدار
C
[Z =250.4\;\;Ω \]
( 𝜋/2 ) والتيار يسبق الجهد بمقدا\[Z =199.8\;\;Ω\]
والجهد و التيار متفقان في الطور
D
\[Z =153.7\;\;Ω\]
( 𝜋/3 ) والتيار يسبق الجهد بمقدار
اضغط هنا تظهر طريقة الحل
\[14 \star\]
دائرة تيار متردد تحتوي على ملف حثي نقي تم تغير تردد المصدر وتم رسم الخط البياني بين التردد ومفاعلة الملف فنتج الخط البياني التالي فإن معامل الحث الذاتي للملف تعادل
أختر الإجابة الصحيحة
A
\[L = 0.2\;\; H\]
B
\[L = 0.4\;\; H\]
C
\[L = 0.6\;\; H\]
D
\[L = 0.8\;\; H\]
اضغط هنا تظهر طريقة الحل
\[15 \star\]
دائرة تيار متردد تحتوي على مكثف سعوي تم تغير تردد المصدر وتم رسم الخط البياني بين مقلوب التردد ومفاعلة المكثف فنتج الخط البياني التالي فإن سعة المكثف تعادل
أختر الإجابة الصحيحة
A
\[ C = 2\;\; 𝜇F \]
B
\[ C = 5\;\; 𝜇F \]
C
\[ C = 4\;\; 𝜇F \]
D
\[ C =3\;\; 𝜇F \]
اضغط هنا تظهر طريقة الحل
\[16 \star\]
دائرة اهتزاز مكونة من ملف ومكثف تم شحن المكثف بطريقة ما
وترك التيار يهتز في الدائرة عندما يصبح التيار معدوم في
الملف عندها يكون
أختر الإجابة الصحيحة
A
المكثف مشحون والطاقة الكهربائية أعلى ما يمكن والطاقة المغناطيسية معدومة
B
المكثف غير مشحون والطاقة الكهربائية معدومة والطاقة المغناطيسية بأقصى قيمة
C
المكثف مشحون والطاقة الكهربائية معدومة والطاقة المغناطيسية معدومة
D
المكثف غير مشحون والطاقة الكهربائية معدومة والطاقة المغناطيسية معدومة
اضغط هنا تظهر طريقة الحل
\[17 \star\]
دائرة ملف ومقاوم ومكثف
\[RLC\] متصلة بمصدر تيار متردد فرق جهده الأعظمي يعادل \[V_m=240V \]
وفرق الجهد الأعظمي للمقاوم \[V_{mR}=120 V\]
تم تغير تردد المصدر حتى أصبح فرق الجهد الأعظمي الملف يساوي فرق الجهد الأعظمي للمكثف
\[V{mL} = V_{mC}\]
فإن أعظم قيمة يصل إليها التيار المار في الدائرة
علمأ بأن \[R=160 Ω\]
أختر الإجابة الصحيحة
A
\[ I_m = 3 \;\;A \]
B
\[ I_m = 1.5 \;\;A \]
C
\[ I_m = 2 \;\;A \]
D
\[ I_m = 0.5 \;\;A \]
اضغط هنا تظهر طريقة الحل
\[18 \star\]
دائرة مستقيل
\[RLC\] متصلة بهوائي وتحتوي على ملف معامل الحث الذاتي
\[L=0.03 H\]
ومكثف سعته
\[C=2𝜇𝐹\] فإنها
قادرة على استقبال موجة ترددها
أختر الإجابة الصحيحة
A
\[𝑓= 320 \;\;HZ\]
B
\[𝑓= 650 \;\;HZ\]
C
\[𝑓= 425 \;\;HZ\]
D
\[𝑓= 520 \;\;HZ\]
اضغط هنا تظهر طريقة الحل
\[19 \star\]
دائرة \[RLC\] تم رسم العلاقة بين ممانعة الدائرة والتردد
تم الحصول على الخط البياني التالي فإذا علمت أن
\[ C= 5 nF\]فإن معامل الحث الذاتي للملف
أختر الإجابة الصحيحة
A
\[L = 0.34\;\; H\]
B
\[L = 0.73\;\; H\]
C
\[L = 0.56\;\; H\]
D
\[L = 0.24\;\; H\]
اضغط هنا تظهر طريقة الحل
\[20\star\]
أحد الدوائر التالية تكون زاوية الطور بين التيار والحهد أكبر ما يمكن
مع العلم في اي دائرة دوما \[XC>XL \]
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
\[21 \star\]
ثلاث مصابيح متصلة كما في الشكل بمصدر تيار متردد وكان لها نفس السطوع تم زيادة تردد المصدر فإن احد الإجابات التالية تحدث
أختر الإجابة الصحيحة
A
يزداد سطوع المصباح المتصل بالمكثف
B
يزداد سطوع المصباح المتصل بالملف
C
يزداد سطوع المصباح المتصل بالمقاومة
D
جميع المصابيح لا يتغير سطوعها
اضغط هنا تظهر طريقة الحل
\[22 \star\]
دائرة تيار متردد تحتوي على مكثف سعته \[C=4.4μF \] ومقاوم اومي كما في الشكل
تم وصلهم بمصدر تيار متردد وتردده \[f= 60 HZ\] فإذا كانت الممانعة الكلية للدائرة \[Z=1000 Ω \] فإن قيمة المقاومة تعادل
أختر الإجابة الصحيحة
A
\[R= 388.1\;\; Ω\]
B
\[ R= 244.2\;\;Ω\]
C
\[ R= 797.9 \;\;Ω\]
D
\[ R= 654.3\;\; Ω\]
اضغط هنا تظهر طريقة الحل
\[23 \star\]
يظهر الشكل البياني التالي التغيرات الفعالة لشدة التيار بتغير معامل الحث الذاتي لملف في الدائرة المبينة أدناه فإن تردد المصدر يعادل
أختر الإجابة الصحيحة
A
\[𝑓= 480.4\;\;HZ\]
B
\[𝑓= 168.3\;\;HZ\]
C
\[𝑓= 262.8\;\;HZ\]
D
\[𝑓= 100.2\;\;HZ\]
اضغط هنا تظهر طريقة الحل
\[24 \star\]
محول خافض للجهد عدد لفات ملفيه
\[12:6\]
تم وصله بمصدر تيار متردد فرق جهده الفعال \[110 V\] وتم وصل الطرف الأخر بمصباح فإن فرق الجهد
الفعال الذي يصل للمصباح يعادل
أختر الإجابة الصحيحة
A
\[V_e= 80\;\; V\]
B
\[V_e= 220\;\; V\]
C
\[V_e= 55\;\; V\]
D
\[V_e= 12\;\; V\]
اضغط هنا تظهر طريقة الحل
\[25 \star\]
محول مثالي عدد لفات ملفه الابتدائي أصغر من عدد لفات
الملف الثانوي تم وصله بمصدر تيار متردد ووصل الطرف
الأخر بجهاز فإن من صفات هذا المحول
أختر الإجابة الصحيحة
A
رافع للتيار رافع للجهد
B
خافض للتيار خافض للجهد
C
رافع للتيار خافض للجهد
D
خافض للتيار رافع للجهد
اضغط هنا تظهر طريقة الحل
\[26 \star\]
شاحن مثالي للهاتف المحمول يحول الجهد الكهربائي
\[230 V\Rightarrow 5V\]
( 3A) يحتاج الهاتف إلى تيار
عند الشحن. فإن التيار الفعال المطلوب من المصدر يعادل
أختر الإجابة الصحيحة
A
\[ I_P = 0.065 \;\;A \]
B
\[ I_P = 0.015 \;\;A \]
C
\[ I_P = 0.025 \;\;A \]
D
\[ I_P = 0.04 \;\;A \]
اضغط هنا تظهر طريقة الحل
\[27 \star\]
في الدائرة الموضحة أدناه تكون قراءة الفولتميتر للمقاومة تعادل
أختر الإجابة الصحيحة
A
\[VR=150\;\; V \;\;\;\;\;\;\]
B
\[ VR=300\;\; V \;\;\;\;\;\;\]
C
\[VR=100\;\; V\;\;\;\;\;\;\]
D
\[VR=200 \;\;V \;\;\;\;\;\;\]
اضغط هنا تظهر طريقة الحل
\[28 \star\]
ملف حثي ومصباح تم وصلهما بمصدر تيار مستمر
ثم بمصدر تيار متردد وتم إدخال نواة من الحديد
تركها داخل الملف
كما في الشكل أدناه
ماذا يطرآ على سطوع المصباح في كلا الدائرتين
أختر الإجابة الصحيحة
A
في كلا الحالتين يزداد سطوع المصباح ولا يعود
B
في كلا الحالتين يزداد سطوع المصباح ولا يعود
C
في الشكل 1 يقل سطوع المصباح ويعود و في الشكل 2 يقل ولا يعود
D
في الشكل 2 يقل سطوع المصباح ويعود و في الشكل 1 يقل ولا يعود
اضغط هنا تظهر طريقة الحل
\[29 \star\]
احد الدوائر التالية من الممكن أن تنعدم المعاوقة للدائرة
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
\[30 \star\]
في دائرة RLC عندما تكون في حالة الرنين
قراءة أحد أجهزة الفولتميتر المبينة
في الشكل أدناه تساوي الصفر
أختر الإجابة الصحيحة
A
\[ V1=0 \]
B
\[ V2=0 \]
C
\[ V3=0 \]
D
\[ V4=0 \]
اضغط هنا تظهر طريقة الحل
\[31 \star\]
في المحولات تكون نواة الحديد على شكل صفائح معزولة عن بعضها البعض ويعود سبب ذلك إلى
أختر الإجابة الصحيحة
A
تقليل أثر التيارات الدوامية
B
تقليل الفقد الحراري
C
تقليل الفقد من خطوط المجال
D
لتكوين حث متبادل بين الملفين
اضغط هنا تظهر طريقة الحل
\[32 \star\]
دائرة ومقاوم ومكثف
\[RC\]متصلة بمصدر تيار متردد معادلته \[V (t)=210 Sin (200 t)\]
فإذا كانت سعة المكثف
\[C= 50 𝜇F\]
ومعادلة فرق الجهد بين طرفي المكثف \[V (t)=150 Sin (200 t)\] فإن قيمة المقاومة تعادل
أختر الإجابة الصحيحة
A
\[ R= 105.6 \;\; Ω \]
B
\[ R= 85.6 \;\;Ω \]
C
\[ R= 107.4\;\; Ω \]
D
\[ R= 97.9 \;\;Ω \]
اضغط هنا تظهر طريقة الحل
\[33 \star\]
دائرة تيار متردد تحتوي على مكثف
تم تغير تردد المصدر أحد الخطوط البيانية يعبر عن العلاقة بين التردد الزاوي وشدة التيار
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
\[34 \star\]
دائرة تيار متردد تحتوي على ملف ومقاوم متصلة بمصدر تيار متردد
كما في الشكل أدناه
فإن أحد الخطوط البيانية تعبر عن فرق الطور بين الجهد والتيار
أختر الإجابة الصحيحة
A
A
B
B
C
C
D
D
اضغط هنا تظهر طريقة الحل
\[35 \star\]
مكثف سعوي سعته
\[C=40 𝜇F\]
متصل بمصدر تيار متردد
معادلة جهد المصدر\[V_c =210 Sin (60𝜋 t) \] فإن معادلة
التيار المتردد المعبرة عن هذه الدائرة
أختر الإجابة الصحيحة
A
\[ 𝑖 (C ) =2.25 𝑆𝑖𝑛 (60𝜋 𝑡 + 𝜋/2)\;\;\;\;\;\;\]
B
\[ 𝑖 (C ) =1.58 𝑆𝑖𝑛 (60𝜋 𝑡 + 𝜋/2)\;\;\;\;\;\;]
C
\[ 𝑖 (C ) =2.25 𝑆𝑖𝑛 (60𝜋 𝑡 - 𝜋/2)\;\;\;\;\;\]
D
\[ 𝑖 (C ) =1.58 𝑆𝑖𝑛 (60𝜋 𝑡 - 𝜋/2) \;\;\;\;\;\;\]
اضغط هنا تظهر طريقة الحل
أجب عن الأسئلة التالية
\[1\star \]
دائرة تيار متردد تحتوي على مكثف سعته
\[C=4.4\;μF \]ومقاومة اوميه صرفة كما في الشكل
تم وصلهم بمصدر تيار متردد جهده الفعال وتردده
\[V_e=200 \;V\;\;\;\;\;\;\;\;\;\;f=60\;HZ\]فإذا كانت الممانعة الكلية للدائرة
\[Z=1000\; Ω\]
أحسب قيمة المقاومة الاومية
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
أحسب شدة التيار العظمى المار في الدائرة
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
اكتب معادلة التيار للدائرة
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
\[..........................................\;\;\;\;\;\;........................................\]
اضغط هنا تظهر طريقة الحل
\[2\star\]
في تجارب التيار المتردد
ثلاث مجموعات من الطلاب تم دراسة العلاقة بين ممانعة الدائرة
وتردد المصدر
فكانت نتائج كل مجموعة كما هو مبين في كل جدول وخط بياني
المجموعة الأولى حصلت على النتائج التالية
من خلال الشكل
حدد العنصر الذي تم دراسته
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
استخدمت مجموعة ثانية ترددات مرتفعة على نفس الجهاز السابق فحصلت على خط بياني
مختلف يمر من نقطة الاصل فسر السبب في اختلاف الخط البياني
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
مجموعة ثالثة استخدمت عنصر أخر فخرج الخط البياني مستقيم
ولم تتغير قيمة الممانعة على الرغم من اختلاف التردد فسر
السبب
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
\[3\star\]
دائرة تيار متردد تحتوي على مكثف وملف
ومقاومة اومية
\[L=0.1 \;H\;\;\;\;\;\;\;\;\; C=100 \;𝜇F\;\;\;\;\;\;\;\;\;R=5\; Ω\]
تم وصل الدائرة بمصدر تيار متردد جهده الفعال
\[V_e=100 \;V\]
فمر تبار متردد شدته الفعالة
\[I_e=20\; A\]
أحد المتعلمين قال إن الدائرة في حالة رنين فسر سبب اتخاذ المتعلم هذا القرار
مبينا ذلك بالحسابات والعلاقات الفيزيائية
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\] \[.........................................\;\;\;\;\;....................................\]
أحسب تردد الرنين
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\] \[.........................................\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
\[4\star\]
دائرة اهتزاز تحتوي على ملف حثي ومكثف. سعة المكثف 4 نانو فاراد. تم شحن المكثف بطريقة ما وبدأ التيار بالاهتزاز.
تم رسم العلاقة بين شحنة المكثف والزمن والتيار والزمن فنتج الخط البياني التالي. :
من خلال المعلومات السابقة والحطوط البيانية احسب معامل الحث الذاتي للملف
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\] \[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\] \[.........................................\;\;\;\;\;....................................\]
ارسم على الشبكة أدناه العلاقة بيم الطاقة الكهربائية والزمن
- اضغط هنا تظهر طريقة الحل
🧮 Calculator
🗑️
✏️ قلم
دائرة ملف ومقاوم ومكثف \[RLC\]متصلة على التوالي بمصدر تيار متردد فكانت مفاعلة المكثف أصغر من مفاعلة المكثف \[XL > XC \]فإن احد الإجابات التالية صحيحة
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في دائرة محث مكثف يتم شحن المكثف بوساطة بطارية ويتم وصلة بمحث نقي عندما يكون التيار في الدائرة بأعظم قيمة فإن
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في دائرة الأهتزاز مكثف سعته \[6 n𝐹\] و شحنة المكثف \[3 𝜇c\] وتم وصلة بملف معامل حثة الذاتي \[0.2 H\] أحد القيم التالية لا يمكن أن تكون شدة التيار المار في الدائرة
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في دائرة مكثف محث خلال دورة واحدة تتساوى الطاقة الكهربائية والطاقة المغناطيسية \[\frac{1}{2}\frac{q^2}{c}=\frac{1}{2}L.i^2\]
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في دائرة تيار متردد تحتوي على عنصر واحد (مكثف متوازي الصفائح -مكثف اسطواني –ملف حثي -مقاوم أومي) تم زيادة تردد المصدر لوحظ أن أعظم قيمة للتيار المتردد لم تتغير فإن الدائرة تحتوي على
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
عند أي تردد تصل مفاعلة ملف حثي معامل الحث الذاتي له \[0.4 H \]الى ممانعة قدرها \[93 Ω\]
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
مكثف سعوي سعته
C= 4.0 × 10–4F
متصلة بمصدر تيار متردد معادلة فرق الجهد للمصدر من الشكل
\[ V (t) = 110 sin (126t )\]
فإن أعظم شدة تيار تمر في المكثف تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة تيار متردد تم مراقبة جهاز الأميتر و الفولتوميتر
لوحظ أن التيار متأخر عن فرق الجهد في الطور بمقدار
\[𝜑=\frac{𝜋}{2}=90^0\] فإن الدائرة تحتوي على
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في الشكل المجاور دائرة \[RLC\] متصلة بمصدر تيار متردد معادلته \[V(t) = 210 Sin (300 t )\] فإذا كان معامل الحث الذاتي للملف وسعة المكثف والمقاومة الأومية \[L= 0.5 H \;\;\;\;\;\;\;\;C= 5 𝜇F\;\;\;\;\;\;\;\;R=150 Ω\] فإن قيمة المعاوقة للدائرة تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في الشكل المجاور دائرة \[RLC\] فإذا كان الجهد الأعظمي للمصدر \[V_m = 200 V \]والجهد الأعظمي للمقاوم\[V_mR = 150 V \]والجهد الأعظمي للملف\[V_mL = 180 V \]فإن فرق الجهد الأعظمي بين طرفي المكثف يعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة تيار متردد متصلة بمصدر قوة دافعة متغيرة مع الزمن معادلة جهد المصدر \[V(t) = 210 Sin (60 𝜋 t ) \]تم وصل المصدر بملف معامل حثه الذاتي \[L=0.2 H \]فإن معادلة التيار المتردد المعبرة عن هذه الدائرة
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة تيار متردد متصلة بمصدر قوة دافعة متغيرة مع الزمن معادلة جهد المصدر \[V(t) = 210 Sin (60 𝜋 t ) \]تم وصل المصدر بمقاوم أومي مقداره \[R=20 Ω \]فإن معادلة التيار المتردد المعبرة عن هذه الدائرة
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في الشكل المجاور دائرة \[LC\] متصلة بمصدر تيار متردد معادلته \[V(t) = 110 Sin (300 t ) \] فإذا كان معامل الحث الذاتي للملف \[L= 0.4 H \] وسعة المكثف \[ C= 9 𝜇F \] فإن قيمة المعاوقة للدائرة وفرق الطور بين الجهد والتيار تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة تيار متردد تحتوي على ملف حثي نقي تم تغير تردد المصدر وتم رسم الخط البياني بين التردد ومفاعلة الملف فنتج الخط البياني التالي فإن معامل الحث الذاتي للملف تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة تيار متردد تحتوي على مكثف سعوي تم تغير تردد المصدر وتم رسم الخط البياني بين مقلوب التردد ومفاعلة المكثف فنتج الخط البياني التالي فإن سعة المكثف تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة اهتزاز مكونة من ملف ومكثف تم شحن المكثف بطريقة ما وترك التيار يهتز في الدائرة عندما يصبح التيار معدوم في الملف عندها يكون
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة ملف ومقاوم ومكثف
\[RLC\] متصلة بمصدر تيار متردد فرق جهده الأعظمي يعادل \[V_m=240V \]
وفرق الجهد الأعظمي للمقاوم \[V_{mR}=120 V\]
تم تغير تردد المصدر حتى أصبح فرق الجهد الأعظمي الملف يساوي فرق الجهد الأعظمي للمكثف
\[V{mL} = V_{mC}\]
فإن أعظم قيمة يصل إليها التيار المار في الدائرة
علمأ بأن \[R=160 Ω\]
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة مستقيل \[RLC\] متصلة بهوائي وتحتوي على ملف معامل الحث الذاتي \[L=0.03 H\] ومكثف سعته \[C=2𝜇𝐹\] فإنها قادرة على استقبال موجة ترددها
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة \[RLC\] تم رسم العلاقة بين ممانعة الدائرة والتردد
تم الحصول على الخط البياني التالي فإذا علمت أن
\[ C= 5 nF\]فإن معامل الحث الذاتي للملف
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
أحد الدوائر التالية تكون زاوية الطور بين التيار والحهد أكبر ما يمكن مع العلم في اي دائرة دوما \[XC>XL \]
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
ثلاث مصابيح متصلة كما في الشكل بمصدر تيار متردد وكان لها نفس السطوع تم زيادة تردد المصدر فإن احد الإجابات التالية تحدث
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة تيار متردد تحتوي على مكثف سعته \[C=4.4μF \] ومقاوم اومي كما في الشكل تم وصلهم بمصدر تيار متردد وتردده \[f= 60 HZ\] فإذا كانت الممانعة الكلية للدائرة \[Z=1000 Ω \] فإن قيمة المقاومة تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
يظهر الشكل البياني التالي التغيرات الفعالة لشدة التيار بتغير معامل الحث الذاتي لملف في الدائرة المبينة أدناه فإن تردد المصدر يعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
محول خافض للجهد عدد لفات ملفيه \[12:6\] تم وصله بمصدر تيار متردد فرق جهده الفعال \[110 V\] وتم وصل الطرف الأخر بمصباح فإن فرق الجهد الفعال الذي يصل للمصباح يعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
محول مثالي عدد لفات ملفه الابتدائي أصغر من عدد لفات الملف الثانوي تم وصله بمصدر تيار متردد ووصل الطرف الأخر بجهاز فإن من صفات هذا المحول
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
شاحن مثالي للهاتف المحمول يحول الجهد الكهربائي
\[230 V\Rightarrow 5V\]
( 3A) يحتاج الهاتف إلى تيار
عند الشحن. فإن التيار الفعال المطلوب من المصدر يعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في الدائرة الموضحة أدناه تكون قراءة الفولتميتر للمقاومة تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
ملف حثي ومصباح تم وصلهما بمصدر تيار مستمر
ثم بمصدر تيار متردد وتم إدخال نواة من الحديد
تركها داخل الملف
كما في الشكل أدناه
ماذا يطرآ على سطوع المصباح في كلا الدائرتين
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
احد الدوائر التالية من الممكن أن تنعدم المعاوقة للدائرة
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في دائرة RLC عندما تكون في حالة الرنين
قراءة أحد أجهزة الفولتميتر المبينة
في الشكل أدناه تساوي الصفر
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
في المحولات تكون نواة الحديد على شكل صفائح معزولة عن بعضها البعض ويعود سبب ذلك إلى
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة ومقاوم ومكثف \[RC\]متصلة بمصدر تيار متردد معادلته \[V (t)=210 Sin (200 t)\] فإذا كانت سعة المكثف \[C= 50 𝜇F\] ومعادلة فرق الجهد بين طرفي المكثف \[V (t)=150 Sin (200 t)\] فإن قيمة المقاومة تعادل
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة تيار متردد تحتوي على مكثف
تم تغير تردد المصدر أحد الخطوط البيانية يعبر عن العلاقة بين التردد الزاوي وشدة التيار
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
دائرة تيار متردد تحتوي على ملف ومقاوم متصلة بمصدر تيار متردد كما في الشكل أدناه
فإن أحد الخطوط البيانية تعبر عن فرق الطور بين الجهد والتيار
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
مكثف سعوي سعته \[C=40 𝜇F\] متصل بمصدر تيار متردد معادلة جهد المصدر\[V_c =210 Sin (60𝜋 t) \] فإن معادلة التيار المتردد المعبرة عن هذه الدائرة
أختر الإجابة الصحيحة
اضغط هنا تظهر طريقة الحل
أجب عن الأسئلة التالية
دائرة تيار متردد تحتوي على مكثف سعته \[C=4.4\;μF \]ومقاومة اوميه صرفة كما في الشكل تم وصلهم بمصدر تيار متردد جهده الفعال وتردده \[V_e=200 \;V\;\;\;\;\;\;\;\;\;\;f=60\;HZ\]فإذا كانت الممانعة الكلية للدائرة \[Z=1000\; Ω\]
اضغط هنا تظهر طريقة الحل
في تجارب التيار المتردد
دائرة تيار متردد تحتوي على مكثف وملف
ومقاومة اومية
\[L=0.1 \;H\;\;\;\;\;\;\;\;\; C=100 \;𝜇F\;\;\;\;\;\;\;\;\;R=5\; Ω\]
تم وصل الدائرة بمصدر تيار متردد جهده الفعال
\[V_e=100 \;V\]
فمر تبار متردد شدته الفعالة
\[I_e=20\; A\]
أحد المتعلمين قال إن الدائرة في حالة رنين فسر سبب اتخاذ المتعلم هذا القرار
مبينا ذلك بالحسابات والعلاقات الفيزيائية
دائرة اهتزاز تحتوي على ملف حثي ومكثف. سعة المكثف 4 نانو فاراد. تم شحن المكثف بطريقة ما وبدأ التيار بالاهتزاز. تم رسم العلاقة بين شحنة المكثف والزمن والتيار والزمن فنتج الخط البياني التالي. :
ثلاث مجموعات من الطلاب تم دراسة العلاقة بين ممانعة الدائرة
وتردد المصدر
فكانت نتائج كل مجموعة كما هو مبين في كل جدول وخط بياني
المجموعة الأولى حصلت على النتائج التالية
من خلال الشكل
حدد العنصر الذي تم دراسته
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
استخدمت مجموعة ثانية ترددات مرتفعة على نفس الجهاز السابق فحصلت على خط بياني
مختلف يمر من نقطة الاصل فسر السبب في اختلاف الخط البياني
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
مجموعة ثالثة استخدمت عنصر أخر فخرج الخط البياني مستقيم
ولم تتغير قيمة الممانعة على الرغم من اختلاف التردد فسر
السبب
\[.........................................\;\;\;\;\;\;....................................\]
\[........................................\;\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\] \[.........................................\;\;\;\;\;....................................\]
أحسب تردد الرنين
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\] \[.........................................\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
من خلال المعلومات السابقة والحطوط البيانية احسب معامل الحث الذاتي للملف
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\] \[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\] \[.........................................\;\;\;\;\;....................................\]
ارسم على الشبكة أدناه العلاقة بيم الطاقة الكهربائية والزمن
اضغط هنا تظهر طريقة الحل
No comments:
Post a Comment
