1

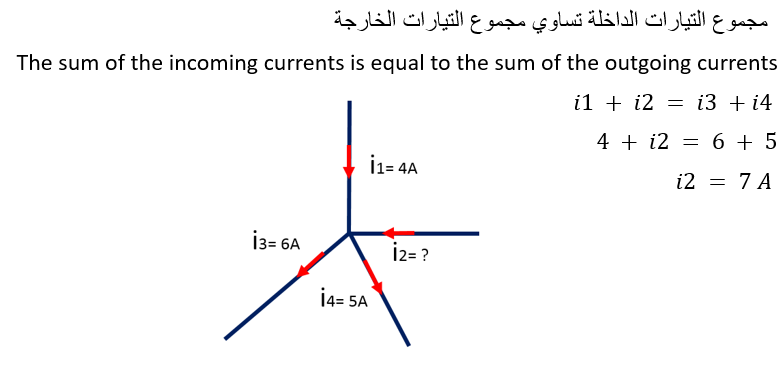

في الدائرة أدناه شدة التيار \[ I_2 =?\]

\[i_2 =7 \;A\;\;\;\;\;\; -C \]
\[i_2 =15 \;A\;\;\;\;\;\; -A \]
\[i_2 = 3 \;A\ \;\;\;\;\;\; -D \]
\[i_2 =5 \;A \;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
2
في الحلقة المشار إليها بالرقم 1
فرق الجهد بين طرفي المقاوم\[ V_{R2} = ? \]

\[ 𝑉_{𝑅2 }= 15.25 \;𝑉 \;\;\;\;\;\; -C \]
\[𝑉_{𝑅2 }= 8.75 \;𝑉 \;\;\;\;\;\; -A \]
\[𝑉_{𝑅2 }= 5.36 \;𝑉 \;\;\;\;\;\; -D \]
\[𝑉_{𝑅2 }= 15.25 \;𝑉 \;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
3
في الشكل ادناه شدة التيار المار في \[ R_1 , R_2 \] تعادل

\[I_1 = 2\;A \;\;\;\;\;\;, \;\;\;\;\;\;I_2 =2 \;A -C \]
\[I_1 = 1\;A \;\;\;\;\;\;, \;\;\;\;\;\;I_2 =4 \;A -A \]
\[I_1 = 1\;A \;\;\;\;\;\;, \;\;\;\;\;\;I_2 =4 \;A -D \]
\[I_1 = 1\;A \;\;\;\;\;\;, \;\;\;\;\;\;I_2 =1 \;A -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
4
في الشكل ادناه بإستخدام قوانين كيرشوف أحسب قيمة المقاومة المجهولة \[ R= .... \]

\[ R = 4\; Ω \;\;\;\;\;\; -C \]
\[R = 2\; Ω \;\;\;\;\;\; -A \]
\[R = 5\; Ω \;\;\;\;\;\; -D \]
\[R =3\; Ω\;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
5
في الشكل اأدناه بإستخدام قوانين كيرشوف فإن قيمة المقاومة المجهولة \[ R= .... \]
تعادل

\[ R = 15\; Ω \;\;\;\;\;\; -C \]
\[R = 5\; Ω \;\;\;\;\;\; -A \]
\[R = 20\; Ω \;\;\;\;\;\; -D \]
\[R =10\; Ω\;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
6
في الشكل أدناه بإستخدام قوانين كيرشوف فإن قيمة المقاومة المجهولة \[ R= .... \]
تعادل

\[ R = 10\; Ω \;\;\;\;\;\; -C \]
\[R = 8\; Ω \;\;\;\;\;\; -A \]
\[R = 6\; Ω \;\;\;\;\;\; -D \]
\[R =9\; Ω\;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
7

في الشكل المجاور تم تغير قيمة المقاومة المتغيرة حتى أصبحت قراءة الجلفانومتر صفر فإن قيمة المقاومة \[ R_ X = .... \]
\[ R = 5\; Ω \;\;\;\;\;\; -C \]
\[R = 4\; Ω \;\;\;\;\;\; -A \]
\[R = 3\; Ω \;\;\;\;\;\; -D \]
\[R =6\; Ω\;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
8
فرق الجهد بين طرفي الجلفانومتر يساوي الصفر
عندما تكون قيم المقاومات تعادل

اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
9

جهازالأميتر يستخدم لقياس شدة التيار ويتم توصيلة على التوالي في الدائرة لزيادة مدى جهاز الأميتر في القياس يتم توصيل

مقاومة عالية القيمة التوازي -C
مقاومة صغيرة على التوازي -A
مقاومة عالية القيمة على التوالي -D
مقاومة صغيرة على التوالي -B
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
10
جهازاالفولتميتر يستخدم لقياس فرق الجهد ويتم توصيلة على التوازي في الدائرة لزيادة مدى جهاز الفولتميتر في القياس يتم توصيل
مقاومة عالية القيمة التوازي -C
مقاومة صغيرة على التوازي -A
مقاومة عالية القيمة على التوالي -D
مقاومة صغيرة على التوالي -B
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
11
جهاز أميتر يستخدم لقياس التيارات المنخفضة مقاومتة الداخلية
2Ω
أراد متعلم أن يضاعف مقدرتة على قياس التيار بما يعادل 50 مرة فإن مقدار المقاومة اللازم وصلها على التوازي للوصول للنتيجة المطلوبة تعادل

\[ R = 0.04\; Ω \;\;\;\;\;\; -C \]
\[R = 0.02\; Ω \;\;\;\;\;\; -A \]
\[R = 0.05\; Ω \;\;\;\;\;\; -D \]
\[R =0.03\; Ω\;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
12
جهاز فولتميتر يستخدم لقياس فرق جهد قدره
1 v
مقاومتة الداخلية
500 Ω
أراد متعلم أن يجعل الجهاز قادر على قياس فرق جهد يعادل
50 v
فإن مقدار المقاومة اللازم وصلها على التوالي للوصول للنتيجة المطلوبة تعادل

\[ R = 37000 \; Ω \;\;\;\;\;\; -C \]
\[R = 40000\; Ω \;\;\;\;\;\; -A \]
\[R = 54000\; Ω \;\;\;\;\;\; -D \]
\[R =24500 \; Ω\;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
13
في الشكل ادناه عند الوصلة
\[A\]
أحد العبارات التالية صحيحة

\[𝐼_2+𝐼_3=𝐼_1 \;\;\;\;\;\; -C \]
\[𝐼_2+𝐼_5+𝐼_4=𝐼_1 \;\;\;\;\;\; -A \]
\[𝐼_3+𝐼_5+𝐼_4=𝐼_1 \;\;\;\;\;\; -D \]
\[𝐼_2+𝐼_3+𝐼_5=𝐼_1 \;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
14
في الدائرة أدناه جهد البطارية يعادل

\[E=250 \;\;V\;\;\;\;\;\;-C\]
\[E=300 \;\;V\;\;\;\;\;\;-A\]
\[E=350 \;\;V\;\;\;\;\;\;-D\]
\[E=150 \;\;V\;\;\;\;\;\;-B\]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
15
في الشكل أدناه فرق الجهد بين طرفي
المقاوم الأول والثالث على
الترتيب يعادل

\[V1=7\; V \;\;\;\;\;\; ,\;\;\;\;\;\; V3=5 \;V-C\]
\[V1=7\; V \;\;\;\;\;\; ,\;\;\;\;\;\; V3=2 \;V-A\]
\[V1=2\; V \;\;\;\;\;\; ,\;\;\;\;\;\; V3=7 \;V-D\]
\[V1=5\; V \;\;\;\;\;\; ,\;\;\;\;\;\; V3=7 \;V-B\]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
16

في الشكل أدناه فإن قيمة المقاوم
\[R\] تعادل

\[ R = 3.33\; Ω \;\;\;\;\;\; -C \]
\[R = 6.42 \; Ω \;\;\;\;\;\; -A \]
\[R = 5.35\; Ω \;\;\;\;\;\; -D \]
\[R =2.5\; Ω\;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
17
في الشكل أدناه شدة التيار المار في المقاوم
\[1Ω\] تعادل

\[ 𝐼 =0.54 \;A \;\;\;\;\;\; -C \]
\[ 𝐼 =0.54 \;A \;\;\;\;\;\; -A \]
\[ 𝐼 =0.25 \;A \;\;\;\;\;\; -D \]
\[ 𝐼 =0.35 \;A\;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
18

جهاز أميتر مقاومته الداخلية
\[10 Ω\]
و قادر على قياس تيار شدته
\[8 mA\] أراد متعلم أن يزيد مدى الجهاز حتى يكون قادر على قياس تيار شدته
\[2A\] فتم وصل مقاومة على التوازي لزيادة مدى الجهاز
فإن مقدار المقاومة اللازمة لهذا الغرض تعادل
\[ R_s = 0.08 \; Ω \;\;\;\;\;\; -C \]
\[R_s = 0.04 \; Ω \;\;\;\;\;\; -A \]
\[R_s = 0.01\; Ω \;\;\;\;\;\; -D \]
\[R_s =0.06\; Ω\;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
19


جهاز فولتيميتر مقاومته الداخلية
\[1000 Ω\] و قادر على قياس فرق حهد مقداره
\[0.05 V\] أراد متعلم أن يزيد مدى الجهاز حتى يكون قادر على قياس فرق جهد
\[ 10 V\]فتم وصل مقاومة على التوالي لزيادة مدى الجهاز
فإن مقدار المقاومة اللازمة لهذا الغرض تعادل
\[ R_{es}=199000 \; Ω \;\;\;\;\;\; -C \]
\[R_{es}=109000\; Ω \;\;\;\;\;\; -A \]
\[R_{es} = 250000\; Ω \;\;\;\;\;\; -D \]
\[R_{es} =165000\; Ω\;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
20

مكثف سعته
\[20𝜇𝐹\] غير مشحون تم وصله بمقاوم
\[150 Ω\] على التوالي و بطارية كما في الشكل أدناه فإن النسبة المئوية لشحن المكثف بعد زمن قدره
\[3 ms\]تعادل

\[ 0.47 \;\;\;\;\;\;-C\]
\[0. 75 \;\;\;\;\;\;-A\]
\[ 0.82 \;\;\;\;\;\;-D\]
\[0.63\;\;\;\;\;\;-B\]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
21

مكثف سعته
\[6𝜇𝐹 \] غير مشحون تم وصله بمقاومين
\[ R_1=90 Ω ,R_2=30 Ω \] وبطارية جهدها
\[50V\]فإن الزمن اللازم لإتمام عملية شحن 50% من المكثف تعادل
\[t =4.45 ×10^{-5 } \;\;S\;\;\;\;\;\;-C\]
\[t =9.35 ×10^{-5 } \;\;S\;\;\;\;\;\;-A\]
\[t =2.18 ×10^{-5 } \;\;S\;\;\;\;\;\;-D\]
\[t =6.86 ×10^{-5 } \;\;S\;\;\;\;\;\;-B\]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
22
مكثف سعته
\[2𝜇𝐹\] تم وصله بمقاومين
\[ R_1=500 Ω ,R_2=300 Ω \]وبطارية حتى تمت عملية الشحن كما في الشكل أدناه فإن الثابت الزمني لإتمام
عملية التفريغ تعادل

\[𝜏=1.6×10^{-3} \;\;S\;\;\;\;\;\;-C\]
\[𝜏=2.6×10^{-3} \;\;S\;\;\;\;\;\;-A\]
\[𝜏=3.1×10^{-3} \;\;S\;\;\;\;\;\;-D\]
\[𝜏=4.2×10^{-3} \;\;S\;\;\;\;\;\;-B\]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
23

تتكون الدائرة الكهربائية من أربعة مقاومات
محدد قيمتها كما في الشكل أدناه
فإن شدة التيار المار في كل مقاوم
\[I_1=0.35 A \;\;\;, \;\;\;I_2=0.35 A \;\;\;, \;\;\;I_3=0.7 A \;\;\;\;\;\;-C\]
\[I_1=0.25 A \;\;\;, \;\;\;I_2=0.25 A \;\;\;, \;\;\;I_3=0.5 A \;\;\;\;\;\;-A\]
\[I_1=0.2 A \;\;\;, \;\;\;I_2=0.2 A \;\;\;, \;\;\;I_3=0.4 A \;\;\;\;\;\;-D\]
\[I_1=0.5 A \;\;\;, \;\;\;I_2=0.5 A \;\;\;, \;\;\;I_3=0.2 A \;\;\;\;\;\;-B\]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
24
في الشكل أدناه دائرة كهربائية
المقاومات والبطاريات واتجاه التيار والاتجاه
الموجب موضح
على الشكل أحد المعادلات تعبر بشكل
صحيح عن معادلة أحد الحلقات
في الدائرة (قانون كيرشوف الثاني )

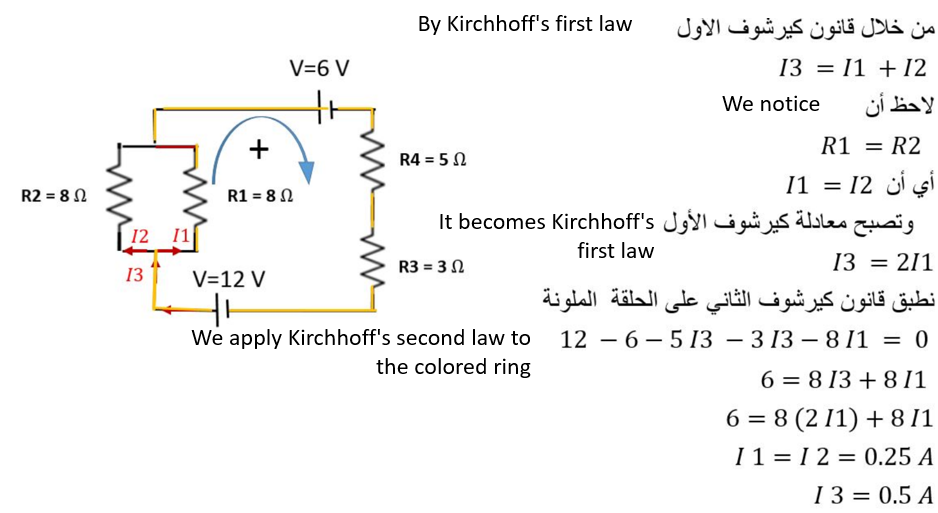

\[2−2I_1−2I_2−4I_3=0\;\;\;\;\;\;-C\]
\[6−I_1−2I_2=0 \;\;\;\;\;\;-A\]
\[4−I_1+4I_3=0\;\;\;\;\;\;-D\]
\[2−2I_1−2I_2−4I_3=0\;\;\;\;\;\;-B\]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
25
في الدائرة أدناه فرق الجهد بين النقطتين
\[ A,B \]تعادل

\[∆𝑉=11.44\;\;V \;\;\;\;\;\;-C\]
\[∆𝑉=8.66\;\;V \;\;\;\;\;\;-A\]
\[∆𝑉=5.42\;\;V \;\;\;\;\;\;-D\]
\[∆𝑉=13.57\;\;V \;\;\;\;\;\;-B\]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
26

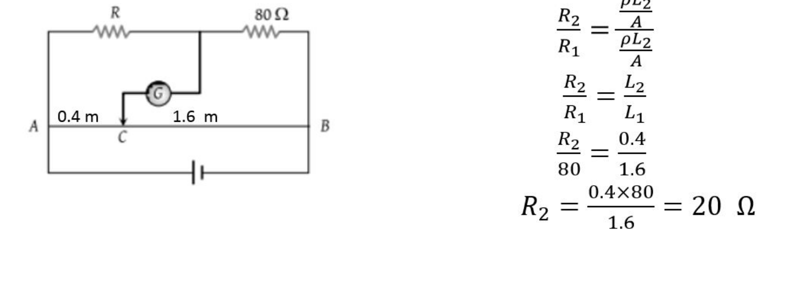

أنشأت قنطرة ويتستون باستخدام سلك من النحاس طولة
\[2m\] به نقطة اتصال يمكنها الانزلاق على
طول السلك وضع مقاومين على الطرف الأخر
\[R_1=80 Ω , R_2=R\] تم تحريك نقطة الاتصال
حتى أصبحت قراءة الجلفانوميتر معدومة
عند نقطة اتصال
\[C\] تبعد عن طرف السلك
\[A\] مسافة
\[0.4 m \]
فإن قيمة
\[R_2\]تعادل

\[ R_2 = 10\; Ω \;\;\;\;\;\; -C \]
\[R_2 = 20\; Ω \;\;\;\;\;\; -A \]
\[R _2= 30\; Ω \;\;\;\;\;\; -D \]
\[R_2 =40\; Ω\;\;\;\;\;\; -B \]
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
27

في الشكل أدناه الحلقة 1
و حسب اصطلاحات الإشارة
والاتجاه الموجب المفروض
مع عقارب الساعة
فإن أحد مكونات الحلقة جهدها سالب

المقاوم 21 أوم -C
البطارية 5 فولت -A
البطارية 7 فولت-D
المقاوم 10 أوم-B
اضغط هنا تظهر طريقة الحل
أختر الإجابة الصحيحة
حل المسائل التالية
1
في الشكل أدناه دائرة كهربائية احسب التيار المار في المقاوم
\[R=6\;\;𝝮\]

\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
احسب القدرة المصروفة في المقاوم
\[R=2.5\;\;𝝮\]
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
اضغط هنا تظهر طريقة الحل
2

جهاز أميتر مقاومته الداخلية
\[R_I= 27\;\;𝝮\] وقادر على قياس تيار شدته
\[I_I=0.1 \;\;A\] أراد متعلم أن يزيد مدى الجهاز فتم توصيل على التوازي مقاومة قدرها
\[R_S= 0.3\;\;𝝮\] ليصبح قادر على قياس تيار أكبر أحسب معامل زيادة شدة التيار

\[.........................................\;\;\;\;\;....................................\]
\[.........................................\;\;\;\;\;....................................\] \[.........................................\;\;\;\;\;....................................\] \[.........................................\;\;\;\;\;....................................\]
اضغط هنا تظهر طريقة الحل
3

مكثف سعته
\[C= 20\;\;𝜇𝐹\] غير مشحون تم وصله بمقاوم
\[R= 100\;\;𝝮\] على التوالي مع بطارية فرق جهدها
\[V= 20\;\;V\]

احسب الثابت الزمني
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
احسب الزمن اللازم حتى تصبح شدة التيار المار في الدائرة
\[I= 0.1\;\;A\]
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
\[.....................................\;\;\;\;............................................\]
اضغط هنا تظهر طريقة الحل
4

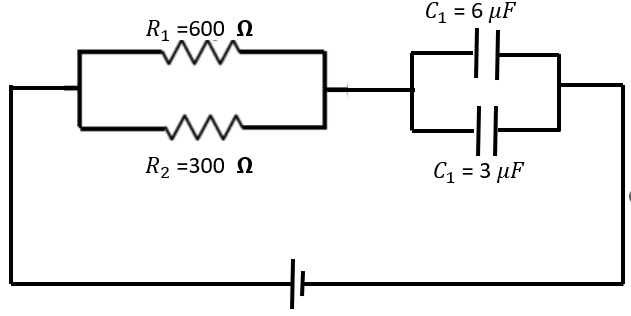

تحتوي الدائرة الموضحة في الرسم على مقاومتين ومكثفين متصلين بالبطارية عبر مفتاح.

في الدائرة أدناه شدة التيار \[ I_2 =?\]

\[i_2 =7 \;A\;\;\;\;\;\; -C \] |
\[i_2 =15 \;A\;\;\;\;\;\; -A \] |
\[i_2 = 3 \;A\ \;\;\;\;\;\; -D \] |
\[i_2 =5 \;A \;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة

في الحلقة المشار إليها بالرقم 1
فرق الجهد بين طرفي المقاوم\[ V_{R2} = ? \]

\[ 𝑉_{𝑅2 }= 15.25 \;𝑉 \;\;\;\;\;\; -C \] |
\[𝑉_{𝑅2 }= 8.75 \;𝑉 \;\;\;\;\;\; -A \] |
\[𝑉_{𝑅2 }= 5.36 \;𝑉 \;\;\;\;\;\; -D \] |
\[𝑉_{𝑅2 }= 15.25 \;𝑉 \;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة

في الشكل ادناه شدة التيار المار في \[ R_1 , R_2 \] تعادل
\[I_1 = 2\;A \;\;\;\;\;\;, \;\;\;\;\;\;I_2 =2 \;A -C \] |
\[I_1 = 1\;A \;\;\;\;\;\;, \;\;\;\;\;\;I_2 =4 \;A -A \] |
\[I_1 = 1\;A \;\;\;\;\;\;, \;\;\;\;\;\;I_2 =4 \;A -D \] |
\[I_1 = 1\;A \;\;\;\;\;\;, \;\;\;\;\;\;I_2 =1 \;A -B \] |
أختر الإجابة الصحيحة

\[ R = 4\; Ω \;\;\;\;\;\; -C \] |
\[R = 2\; Ω \;\;\;\;\;\; -A \] |
\[R = 5\; Ω \;\;\;\;\;\; -D \] |
\[R =3\; Ω\;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة

تعادل
\[ R = 15\; Ω \;\;\;\;\;\; -C \] |
\[R = 5\; Ω \;\;\;\;\;\; -A \] |
\[R = 20\; Ω \;\;\;\;\;\; -D \] |
\[R =10\; Ω\;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة

في الشكل أدناه بإستخدام قوانين كيرشوف فإن قيمة المقاومة المجهولة \[ R= .... \]
تعادل
\[ R = 10\; Ω \;\;\;\;\;\; -C \] |
\[R = 8\; Ω \;\;\;\;\;\; -A \] |
\[R = 6\; Ω \;\;\;\;\;\; -D \] |
\[R =9\; Ω\;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة


في الشكل المجاور تم تغير قيمة المقاومة المتغيرة حتى أصبحت قراءة الجلفانومتر صفر فإن قيمة المقاومة \[ R_ X = .... \]
\[ R = 5\; Ω \;\;\;\;\;\; -C \] |
\[R = 4\; Ω \;\;\;\;\;\; -A \] |
\[R = 3\; Ω \;\;\;\;\;\; -D \] |
\[R =6\; Ω\;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة

فرق الجهد بين طرفي الجلفانومتر يساوي الصفر
عندما تكون قيم المقاومات تعادل
أختر الإجابة الصحيحة


جهازالأميتر يستخدم لقياس شدة التيار ويتم توصيلة على التوالي في الدائرة لزيادة مدى جهاز الأميتر في القياس يتم توصيل
مقاومة عالية القيمة التوازي -C |
مقاومة صغيرة على التوازي -A |
مقاومة عالية القيمة على التوالي -D |
مقاومة صغيرة على التوالي -B |
أختر الإجابة الصحيحة

جهازاالفولتميتر يستخدم لقياس فرق الجهد ويتم توصيلة على التوازي في الدائرة لزيادة مدى جهاز الفولتميتر في القياس يتم توصيل
مقاومة عالية القيمة التوازي -C |
مقاومة صغيرة على التوازي -A |
مقاومة عالية القيمة على التوالي -D |
مقاومة صغيرة على التوالي -B |
أختر الإجابة الصحيحة

جهاز أميتر يستخدم لقياس التيارات المنخفضة مقاومتة الداخلية
2Ω
أراد متعلم أن يضاعف مقدرتة على قياس التيار بما يعادل 50 مرة فإن مقدار المقاومة اللازم وصلها على التوازي للوصول للنتيجة المطلوبة تعادل
\[ R = 0.04\; Ω \;\;\;\;\;\; -C \] |
\[R = 0.02\; Ω \;\;\;\;\;\; -A \] |
\[R = 0.05\; Ω \;\;\;\;\;\; -D \] |
\[R =0.03\; Ω\;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة

جهاز فولتميتر يستخدم لقياس فرق جهد قدره
1 v
مقاومتة الداخلية
500 Ω
أراد متعلم أن يجعل الجهاز قادر على قياس فرق جهد يعادل
50 v
فإن مقدار المقاومة اللازم وصلها على التوالي للوصول للنتيجة المطلوبة تعادل
\[ R = 37000 \; Ω \;\;\;\;\;\; -C \] |
\[R = 40000\; Ω \;\;\;\;\;\; -A \] |
\[R = 54000\; Ω \;\;\;\;\;\; -D \] |
\[R =24500 \; Ω\;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة

في الشكل ادناه عند الوصلة
\[A\]
أحد العبارات التالية صحيحة
\[𝐼_2+𝐼_3=𝐼_1 \;\;\;\;\;\; -C \] |
\[𝐼_2+𝐼_5+𝐼_4=𝐼_1 \;\;\;\;\;\; -A \] |
\[𝐼_3+𝐼_5+𝐼_4=𝐼_1 \;\;\;\;\;\; -D \] |
\[𝐼_2+𝐼_3+𝐼_5=𝐼_1 \;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة

في الدائرة أدناه جهد البطارية يعادل
\[E=250 \;\;V\;\;\;\;\;\;-C\] |
\[E=300 \;\;V\;\;\;\;\;\;-A\] |
\[E=350 \;\;V\;\;\;\;\;\;-D\] |
\[E=150 \;\;V\;\;\;\;\;\;-B\] |
أختر الإجابة الصحيحة

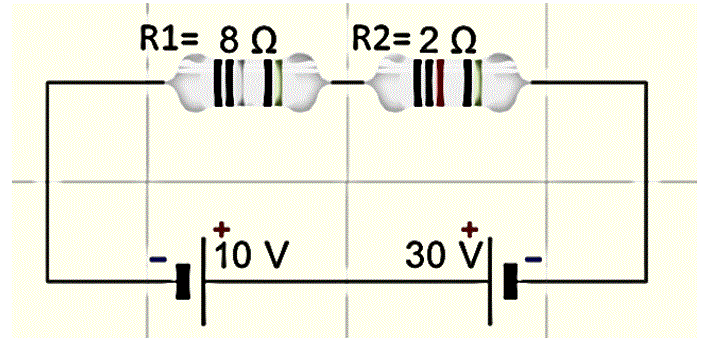

في الشكل أدناه فرق الجهد بين طرفي المقاوم الأول والثالث على الترتيب يعادل
\[V1=7\; V \;\;\;\;\;\; ,\;\;\;\;\;\; V3=5 \;V-C\] |
\[V1=7\; V \;\;\;\;\;\; ,\;\;\;\;\;\; V3=2 \;V-A\] |
\[V1=2\; V \;\;\;\;\;\; ,\;\;\;\;\;\; V3=7 \;V-D\] |
\[V1=5\; V \;\;\;\;\;\; ,\;\;\;\;\;\; V3=7 \;V-B\] |
أختر الإجابة الصحيحة


في الشكل أدناه فإن قيمة المقاوم \[R\] تعادل
\[ R = 3.33\; Ω \;\;\;\;\;\; -C \] |
\[R = 6.42 \; Ω \;\;\;\;\;\; -A \] |
\[R = 5.35\; Ω \;\;\;\;\;\; -D \] |
\[R =2.5\; Ω\;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة



في الشكل أدناه شدة التيار المار في المقاوم \[1Ω\] تعادل
\[ 𝐼 =0.54 \;A \;\;\;\;\;\; -C \] |
\[ 𝐼 =0.54 \;A \;\;\;\;\;\; -A \] |
\[ 𝐼 =0.25 \;A \;\;\;\;\;\; -D \] |
\[ 𝐼 =0.35 \;A\;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة

جهاز أميتر مقاومته الداخلية
\[10 Ω\]
و قادر على قياس تيار شدته
\[8 mA\] أراد متعلم أن يزيد مدى الجهاز حتى يكون قادر على قياس تيار شدته
\[2A\] فتم وصل مقاومة على التوازي لزيادة مدى الجهاز
فإن مقدار المقاومة اللازمة لهذا الغرض تعادل
\[ R_s = 0.08 \; Ω \;\;\;\;\;\; -C \] |
\[R_s = 0.04 \; Ω \;\;\;\;\;\; -A \] |
\[R_s = 0.01\; Ω \;\;\;\;\;\; -D \] |
\[R_s =0.06\; Ω\;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة



جهاز فولتيميتر مقاومته الداخلية
\[1000 Ω\] و قادر على قياس فرق حهد مقداره
\[0.05 V\] أراد متعلم أن يزيد مدى الجهاز حتى يكون قادر على قياس فرق جهد
\[ 10 V\]فتم وصل مقاومة على التوالي لزيادة مدى الجهاز
فإن مقدار المقاومة اللازمة لهذا الغرض تعادل
\[ R_{es}=199000 \; Ω \;\;\;\;\;\; -C \] |
\[R_{es}=109000\; Ω \;\;\;\;\;\; -A \] |
\[R_{es} = 250000\; Ω \;\;\;\;\;\; -D \] |
\[R_{es} =165000\; Ω\;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة


مكثف سعته
\[20𝜇𝐹\] غير مشحون تم وصله بمقاوم
\[150 Ω\] على التوالي و بطارية كما في الشكل أدناه فإن النسبة المئوية لشحن المكثف بعد زمن قدره
\[3 ms\]تعادل
\[ 0.47 \;\;\;\;\;\;-C\] |
\[0. 75 \;\;\;\;\;\;-A\] |
\[ 0.82 \;\;\;\;\;\;-D\] |
\[0.63\;\;\;\;\;\;-B\] |
أختر الإجابة الصحيحة


مكثف سعته
\[6𝜇𝐹 \] غير مشحون تم وصله بمقاومين
\[ R_1=90 Ω ,R_2=30 Ω \] وبطارية جهدها
\[50V\]فإن الزمن اللازم لإتمام عملية شحن 50% من المكثف تعادل
\[t =4.45 ×10^{-5 } \;\;S\;\;\;\;\;\;-C\] |
\[t =9.35 ×10^{-5 } \;\;S\;\;\;\;\;\;-A\] |
\[t =2.18 ×10^{-5 } \;\;S\;\;\;\;\;\;-D\] |
\[t =6.86 ×10^{-5 } \;\;S\;\;\;\;\;\;-B\] |
أختر الإجابة الصحيحة

مكثف سعته
\[2𝜇𝐹\] تم وصله بمقاومين
\[ R_1=500 Ω ,R_2=300 Ω \]وبطارية حتى تمت عملية الشحن كما في الشكل أدناه فإن الثابت الزمني لإتمام
عملية التفريغ تعادل
\[𝜏=1.6×10^{-3} \;\;S\;\;\;\;\;\;-C\] |
\[𝜏=2.6×10^{-3} \;\;S\;\;\;\;\;\;-A\] |
\[𝜏=3.1×10^{-3} \;\;S\;\;\;\;\;\;-D\] |
\[𝜏=4.2×10^{-3} \;\;S\;\;\;\;\;\;-B\] |
أختر الإجابة الصحيحة

تتكون الدائرة الكهربائية من أربعة مقاومات
محدد قيمتها كما في الشكل أدناه
فإن شدة التيار المار في كل مقاوم
\[I_1=0.35 A \;\;\;, \;\;\;I_2=0.35 A \;\;\;, \;\;\;I_3=0.7 A \;\;\;\;\;\;-C\] |
\[I_1=0.25 A \;\;\;, \;\;\;I_2=0.25 A \;\;\;, \;\;\;I_3=0.5 A \;\;\;\;\;\;-A\] |
\[I_1=0.2 A \;\;\;, \;\;\;I_2=0.2 A \;\;\;, \;\;\;I_3=0.4 A \;\;\;\;\;\;-D\] |
\[I_1=0.5 A \;\;\;, \;\;\;I_2=0.5 A \;\;\;, \;\;\;I_3=0.2 A \;\;\;\;\;\;-B\] |
أختر الإجابة الصحيحة

في الشكل أدناه دائرة كهربائية
المقاومات والبطاريات واتجاه التيار والاتجاه
الموجب موضح
على الشكل أحد المعادلات تعبر بشكل
صحيح عن معادلة أحد الحلقات
في الدائرة (قانون كيرشوف الثاني )
\[2−2I_1−2I_2−4I_3=0\;\;\;\;\;\;-C\] |
\[6−I_1−2I_2=0 \;\;\;\;\;\;-A\] |
\[4−I_1+4I_3=0\;\;\;\;\;\;-D\] |
\[2−2I_1−2I_2−4I_3=0\;\;\;\;\;\;-B\] |
أختر الإجابة الصحيحة

في الدائرة أدناه فرق الجهد بين النقطتين
\[ A,B \]تعادل

\[∆𝑉=11.44\;\;V \;\;\;\;\;\;-C\] |
\[∆𝑉=8.66\;\;V \;\;\;\;\;\;-A\] |
\[∆𝑉=5.42\;\;V \;\;\;\;\;\;-D\] |
\[∆𝑉=13.57\;\;V \;\;\;\;\;\;-B\] |
أختر الإجابة الصحيحة

أنشأت قنطرة ويتستون باستخدام سلك من النحاس طولة
\[2m\] به نقطة اتصال يمكنها الانزلاق على
طول السلك وضع مقاومين على الطرف الأخر
\[R_1=80 Ω , R_2=R\] تم تحريك نقطة الاتصال
حتى أصبحت قراءة الجلفانوميتر معدومة
عند نقطة اتصال
\[C\] تبعد عن طرف السلك
\[A\] مسافة
\[0.4 m \]
فإن قيمة
\[R_2\]تعادل

\[ R_2 = 10\; Ω \;\;\;\;\;\; -C \] |
\[R_2 = 20\; Ω \;\;\;\;\;\; -A \] |
\[R _2= 30\; Ω \;\;\;\;\;\; -D \] |
\[R_2 =40\; Ω\;\;\;\;\;\; -B \] |
أختر الإجابة الصحيحة


في الشكل أدناه الحلقة 1
و حسب اصطلاحات الإشارة
والاتجاه الموجب المفروض
مع عقارب الساعة
فإن أحد مكونات الحلقة جهدها سالب
المقاوم 21 أوم -C |
البطارية 5 فولت -A |
البطارية 7 فولت-D |
المقاوم 10 أوم-B |
أختر الإجابة الصحيحة
حل المسائل التالية

في الشكل أدناه دائرة كهربائية احسب التيار المار في المقاوم \[R=6\;\;𝝮\]

جهاز أميتر مقاومته الداخلية \[R_I= 27\;\;𝝮\] وقادر على قياس تيار شدته \[I_I=0.1 \;\;A\] أراد متعلم أن يزيد مدى الجهاز فتم توصيل على التوازي مقاومة قدرها \[R_S= 0.3\;\;𝝮\] ليصبح قادر على قياس تيار أكبر أحسب معامل زيادة شدة التيار

مكثف سعته \[C= 20\;\;𝜇𝐹\] غير مشحون تم وصله بمقاوم \[R= 100\;\;𝝮\] على التوالي مع بطارية فرق جهدها \[V= 20\;\;V\]

تحتوي الدائرة الموضحة في الرسم على مقاومتين ومكثفين متصلين بالبطارية عبر مفتاح.
